Hồ sơ bản vẽ autocad nhà bia chiến tích 10.6x10.6m
a) Tổng diện tích khu 35x32.5m

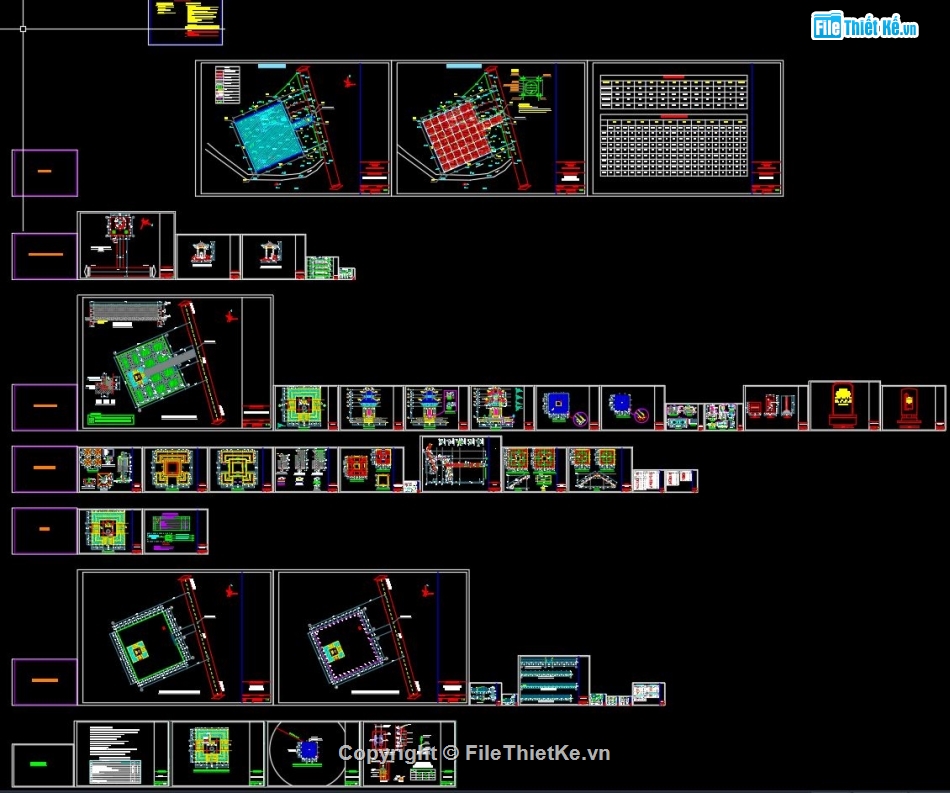

b) Full hạng mục autocad: Kiến trúc, kết cấu, điện, tường rào, cổng chính, chống sét.
c) Hồ sơ thiết kế gồm có:

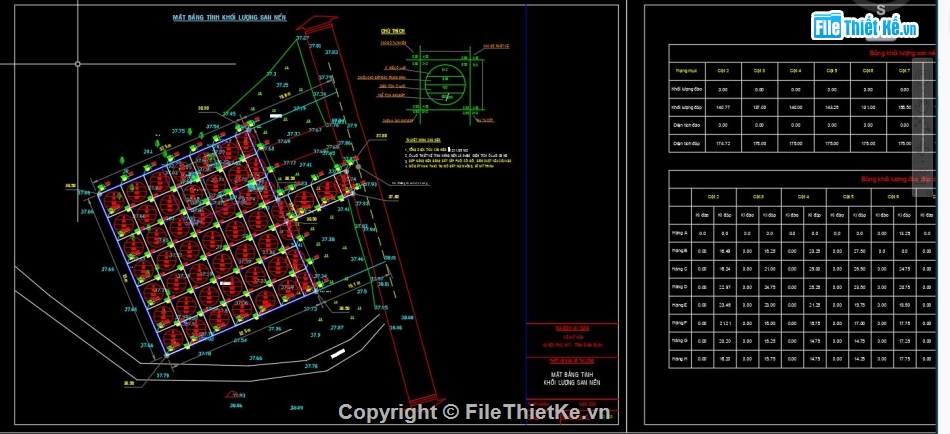

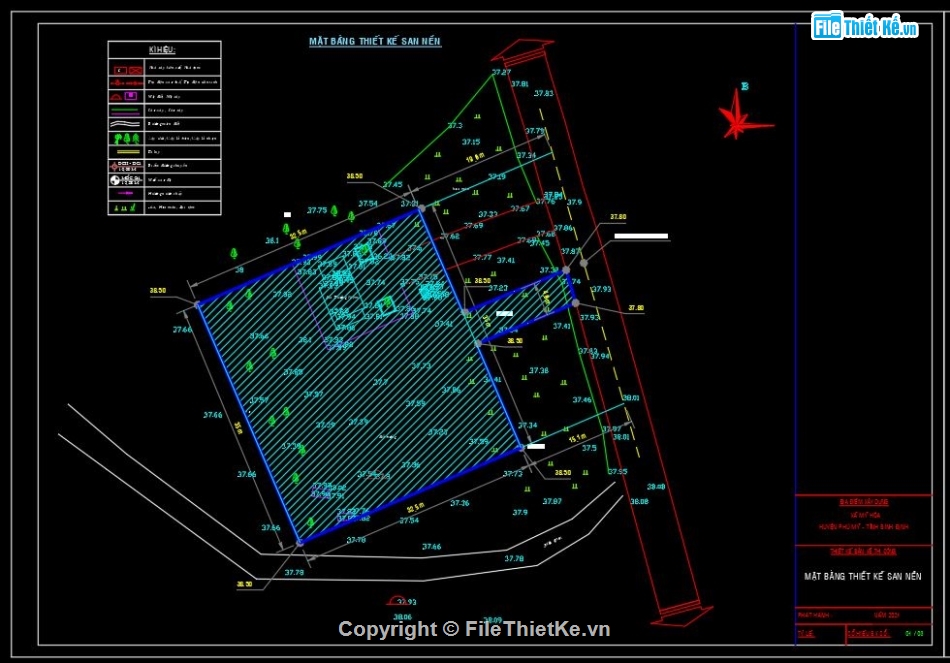

- Phần san nền: MB thiết kế san nền, MB tính KL san nền, Bảng KL san nền, Bảng KL đào đắp ô lưới.
- Phần tháo dỡ nhà bia hiện trạng: Tổng MB hiện trạng, MĐ nhà bia, MĐ tường rào, Chi tiết cổng.

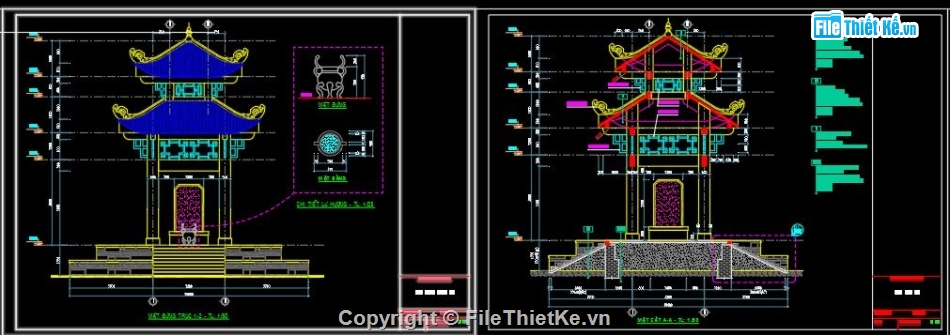

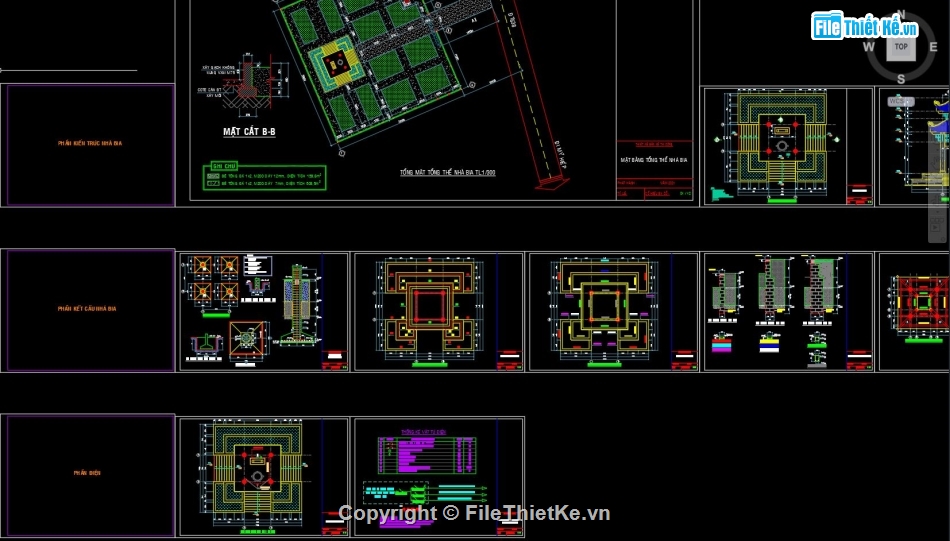

- Phần Kiến trúc nhà bia: Tổng MB nhà bia, MB, MC, MĐ, MB mái, chi tiết hoa văn, họa tiết đỉnh mái, MB + MĐ + MC tấm bia ngoài,...

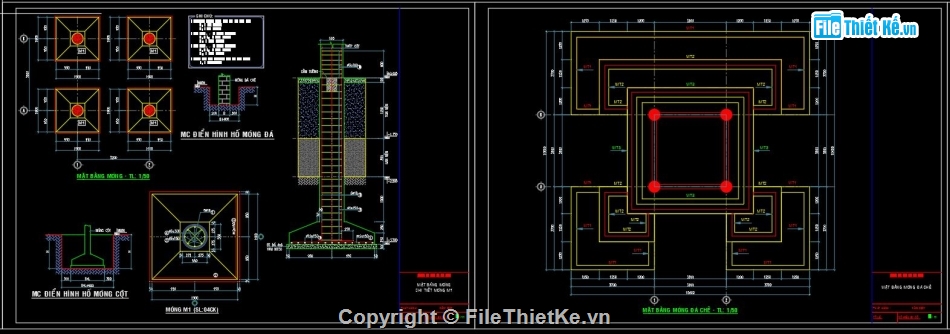

- Phần Kết cấu nhà bia: MB móng, chi tiết móng, MB móng đá chẻ, MB giằng móng, Chi tiết móng đá, giằng móng,MB dầm mái, dầm cos, chi tiết dầm, dầm khung, MB thép sàn cos,
Bảng thống kê cốt thép móng cột, Bảng thống kê cốt thép dầm mái, Bảng thống kê cốt thép dầm khung, Bảng thống kê cốt thép sàn và đan đỡ bia.
- Phần điện: MB điện nhà bia, sơ đồ nối điện, thống kê vật tư điện,

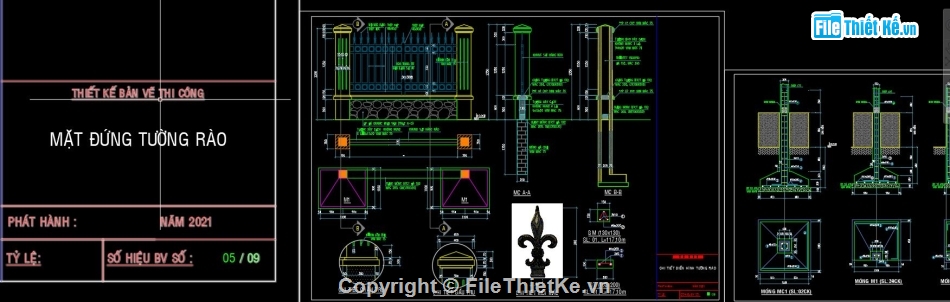

- Phần tường rào, cổng, ngõ: Tổng MB hàng rào nhà bia, Tổng MB móng hàng rào nhà bia, MB + MĐ tường rào, Chi tiết cổng chính, Chi tiết đầu trụ, mũi mác, chân trụ,... Móng, MC điển hình hố móng đá,
4 bảng thống kê gồm: Thống kê cốt thép móng, cốt thép cột, cốt thép giằng móng , cốt thép giằng tường
- Phần chống sét: Thuyết minh bảng KL chống sét, MB bố trí tiếp địa, Mb mái thu sét , các chi tiết chống sét
