Hồ sơ thiết kế cầu 11 nhịp bao gồm 1 nhịp chính 33m vượt khổ thông thuyền 30m và 10 nhịp dẫn chia đều 2 bên mỗi nhịp dài 24,54m

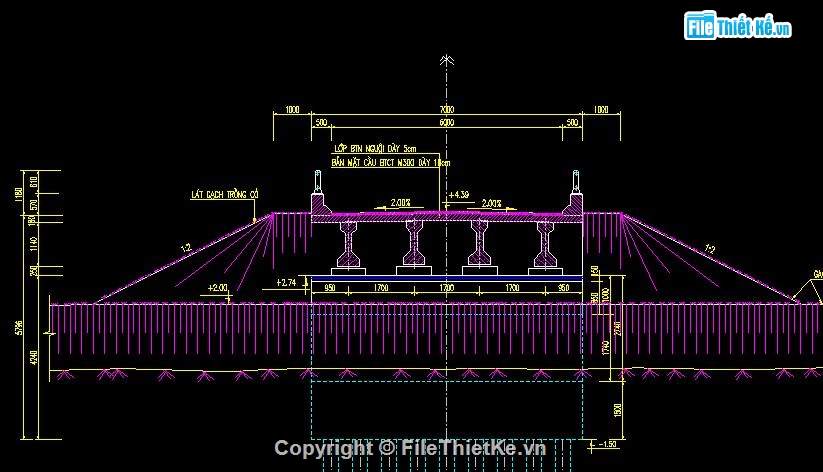

File gồm đầy đủ các bản vẽ về:

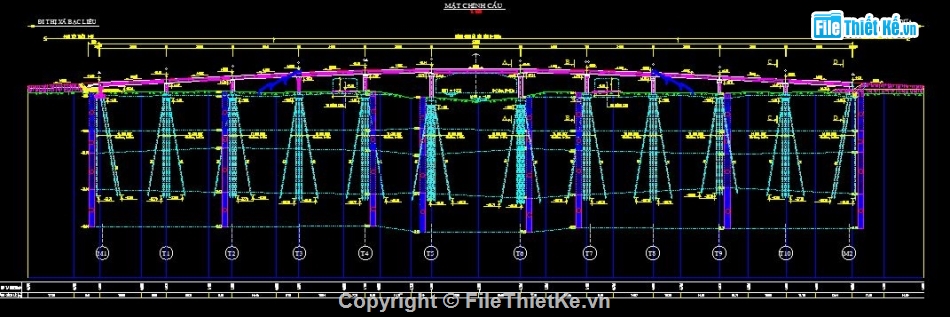

Bố trí chung cầu

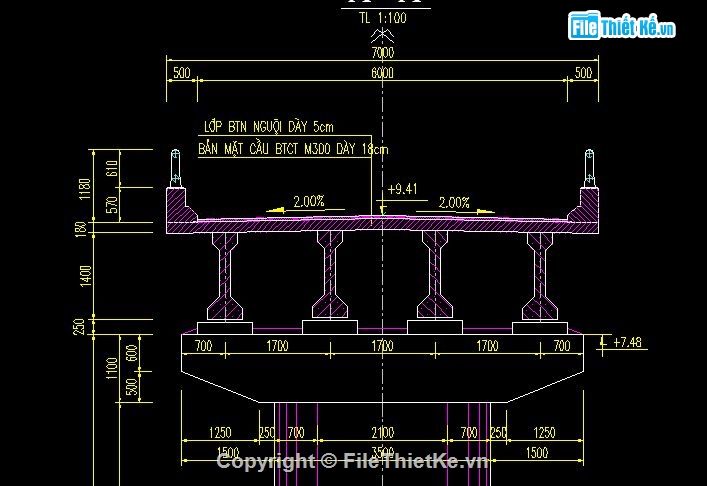

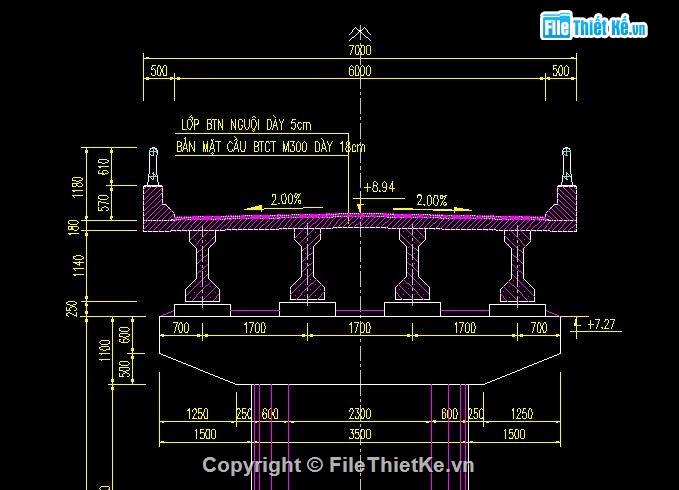

Cấu tạo nhịp mỗi nhịp 4 dầm trên bề rộng cầu B=7m

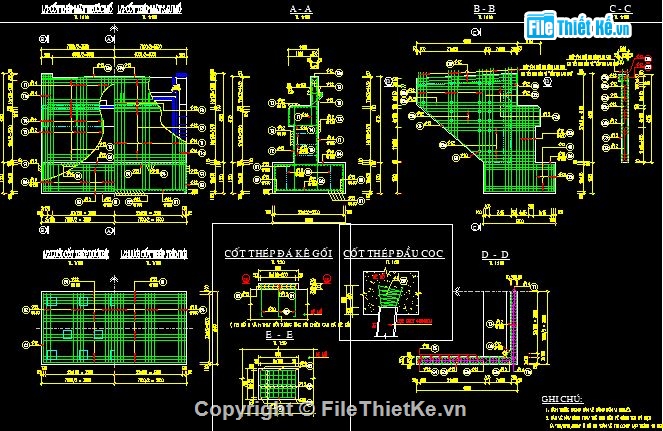

Cấu tạo dầm I 33m và I 24,54m
Cấu tạo mố chữ U

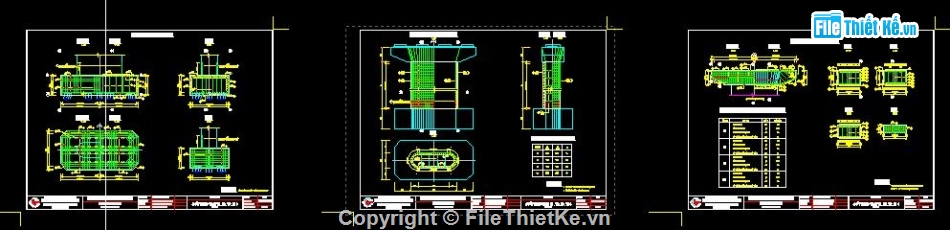

Cấu tạo trụ đặc thân hẹp
Cấu tạo lan can, bản mặt cầu, gờ đỡ
Thi công mố trụ

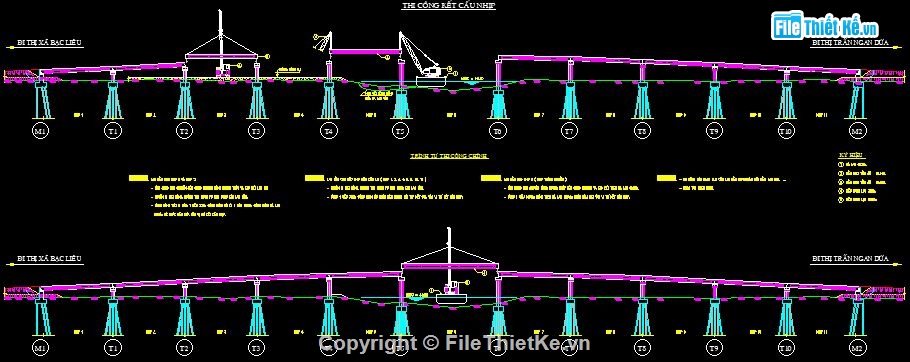

THi công Nhịp
