Hồ sơ Biện pháp thi công nhà liên kề (File cad+thuyết minh+Tiến độ thi công)

[Mã file 17402]
  1 Đánh giá    Viết đánh giá
 32      5640      23
Phí tải: 40 Xu (1Xu = 1.000đ)
Danh mục
Thể loại
Nhóm file
Ngày đăng
28-7-2018
Loại file
Full file + Tài liệu
Dung lượng
4.65 MB
File đã kiểm thử
File đầy đủ và chi tiết
Có báo cáo, tài liệu

Hồ sơ Biện pháp thi công nhà liên kề (File cad+thuyết minh+Tiến độ thi công)


MÔ TẢ CHI TIẾT

Mô tả tổng quát đặc điểm kỹ thuật công trình

Dự án: Nhà lưu trú CBCNV giai đoạn 1

Địa điểm: Khu dân cư Trương Định, đường Trương Định nối dài, phường 5, thị xã Gò Công, tỉnh Tiền Giang.

Phạm vi công việc của gói thầu:

Xây dựng và cung cấp lắp đặt thiết bị  hoàn chỉnh cho  giai đoạn 1 thuộc Dự  án  nhà

lưu trú CBCNV theo các giải pháp và hạng mục chính như sau:

  • Giải pháp về kiến trúc:

-  Khu tập thể: Từ trục 01 đến trục 07 theo bản vẽ đính kèm được thiết kế chia làm những khu riêng có công năng sử dụng như sau:

+ Tầng  trệt:  Bao  gồm  gara  xe,  nhà  ăn  kết  hợp  hội  trường,  nhà  bếp  tập thể, phòng quản lý, khu vệ  sinh và các dịch vụ  khác phục vụ  cho toàn khu nhà ở cụ thể như sau:

Khu vực gara chung: 445 m2 phục vụ khoảng 10 xe ô tô 4-7 chỗ.

Khu nhà bếp: 80 m2

Khu  phòng  ăn  kết  hợp  hội  trường:  369  m2phục  vụ  khoảng 200 -250 người.

Diện tích còn lại là phòng quản lý, khu vệ  sinh, hành lang và cầu thang.

+ Lầu  1  và  lầu  2:  Bao  gồm  phòng  ngủ  (có  vệ  sinh  riêng,  ban  công  cho từng phòng), hành lang, cầu thang và ô thông tầng.. Phòng  ngủ  gồm  48  phòng  phục  vụ  cho  4  người   (diện  tích 35-42m2/phòng đã bao gồm vệ sinh);

Diện tích còn lại là hành lang, ô cầu thang và ô thông tầng.

-  Khu  nhà  ở  liên  kế:  (từ  trục  7  đến  trục  8  theo  bản  vẽ  đính  kèm)  gồm  2

căn hộ được thiết kế như sau:

+ Gara xe được  thiết kế  khoảng 25 m2phục vụ  cho 1 ô tô 4-7 chỗ  và 04 xe máy;

+ Khu  căn  hộ  gồm  10  phòng  ngủ  dành  cho  1-2  người  (diện  tích  35-42m2/phòng đã bao gồm vệ sinh)

+ Diện  tích  còn  lại  là  phòng  khách,  cầu  thang  và  ô  thông  thoáng  gió  tựnhiên.

Giải pháp về kết cấu:

- Sử dụng hệ khung – dầm – sàn chịu lực

- Móng sử dụng hệ thống cọc ép bê tông cốt thép.

- Tường bao che xây gạch dày 200 mm.

Hệ thống điện:

-  Hệ  thống  chiếu  sáng  bên  trong  được  kết  hợp  giữa  chiếu  sáng  nhân  tạo  và chiếu sáng tự nhiên. Toàn bộ hệ thống điện các phòng đều được bố trí âm tường và âm trần.

-  Phòng điều khiển chính được đặt ở tầng trệt.

-  Hệ  thống  tiếp  đất  an  toàn,  hệ  thống  điện  được  lắp  đặt  riêng  biệt  với  hệthống tiếp đất chống sét.

-  Toàn  bộ  thiết  bị  đóng  ngắt  bảo  vệ  mạch,  chuyển  đổi  mạch  (ATS)  sử  dụng thiết bị đạt tiêu chuẩn, các thiết bị sử dụng điện tùy theo khả năng sẽ được tính toán cụ thể trong quá trình thiết kế kỹ thuật.

Hệ thống cấp thoát nước:

- Hệ thống cấp thoát nước được thiết kế đảm bảo yêu cầu sử dụng nước sinh hoạt.

-  Lắp  đặt  trạm  bơm  nước  nội  bộ  để  đảm  bảo  nước  sinh  hoạt  cho  công  trình kết hợp với hệ thống bể chứa ngầm.

-  Hệ  thống thoát nước mưa và nước bẩn được tách riêng. Toàn bộ  hệ  thống thoát nước chủ yếu bằng ống ngầm.

Hệ thống chống sét:

- Sử dụng ống kim thu sét hiện đại đạt tiêu chuẩn.

-  Hệ  thống tiếp đất chống sét phải đảm bảo Rd < 10 và được tách riêng với hệ thống tiếp đất an toàn của hệ thống điện.

Hệ thống PCCC:

-  Hệ  thống báo cháy tự  động tại các khu vực công cộng để  đảm bảo an toàn tuyệt đối cho công trình.

- Hệ thống PCCC được tuân thủ tuyệt đối các qui định của qui chuẩn xây dựng và tiêu chuẩn xây dựng hiện hành.

Hệ thống thông tin liên lạc:

- Toàn bộ công trình được bố trí điện thoại, internet tới từng phòng.

Hệ thống điều hòa không khí:

- Lắp đặt máy lạnh công suất 1,5HP cho các phòng VIP và phòng ăn VIP, còn lại bố trí quạt.

- Lắp đặt các hệ thống ống chờ của hệ thống điều hòa không khí ở các phòng còn lại, thiết bị bố trí lắp đặt sau.

 Tổng tiến độ thi công:

- Thời gian hoàn thành công trình là 145 ngày.

- Chuẩn bị mặt bằng: 5 ngày.

- Thi công xây lắp kết cấu móng: 30 ngày .

- Thi công xây lắp kết cấu phần thân: 80 ngày.

- Thi công phần hoàn thiện: 95 ngày.

- Bàn giao: 5 ngày.



Xem thêm bài viết của  để ủng hộ cho mình nhé!

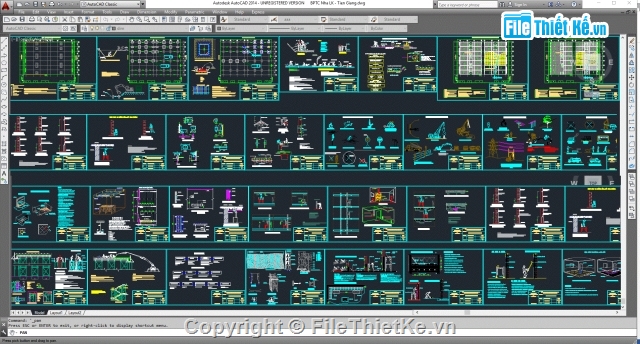

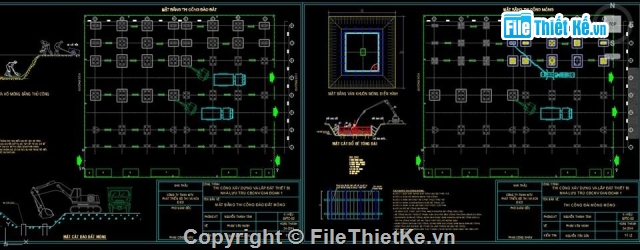

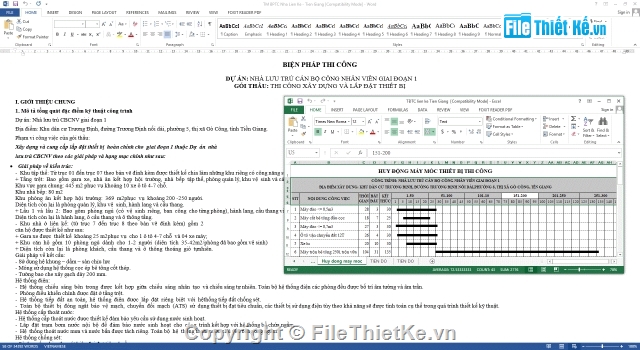

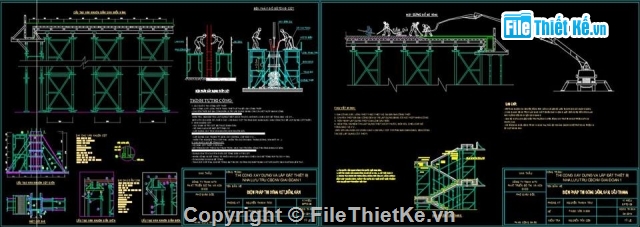

HÌNH ẢNH DEMO

Thuyết minh BPTC,Tiến độ thi công,biện pháp thi công nhà,Biện pháp thi công

Thuyết minh BPTC,Tiến độ thi công,biện pháp thi công nhà,Biện pháp thi công

Thuyết minh BPTC,Tiến độ thi công,biện pháp thi công nhà,Biện pháp thi công

Thuyết minh BPTC,Tiến độ thi công,biện pháp thi công nhà,Biện pháp thi công

Thuyết minh BPTC,Tiến độ thi công,biện pháp thi công nhà,Biện pháp thi công

Nguồn: Filethietke.vn



LINK DOWNLOAD

BPTC Nha lien ke.rar [4.65 MB]

File đã được kiểm thử
     Báo vi phạm bản quyền
Pass giải nén (Nếu có):
filethietke.vn
DOWNLOAD
(40 Xu)
