Kè chống sạt lở bờ sông Hậu bảo vệ thành phố Long Xuyên – Thuyết minh TKBVTC
Sửa chữa nâng cấp đoạn kè hiện trạng từ trụ sở Tỉnh ủy đến cuối cồn Nguyễn Du

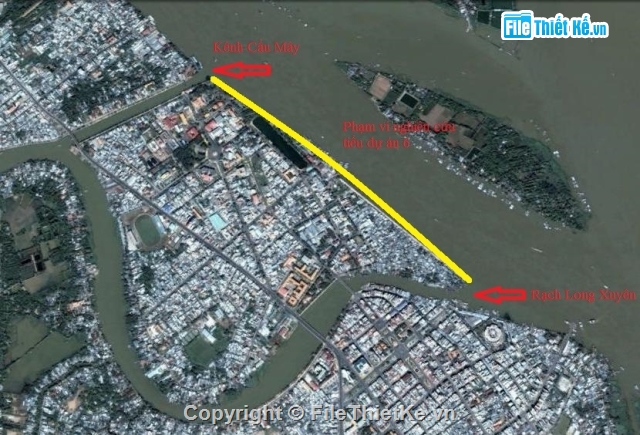

Phường Mỹ Bình – thành phố Long Xuyên – tỉnh An Giang. Phạm vi bờ tả sông Hậu bắt đầu từ cửa vào rạch Cầu May qua khu vực hải quân và kết thúc tại cửa vào rạch Long Xuyên.
2. Quy mô xây dựng công trình
a. Gia cố đoạn kè hiện có: Đoạn khu trụ sở tỉnh ủy phía rạch Cầu Máy dài 146m.
Cao trình đỉnh kè: +3,30m.
Cao trình chân kè: +0,50m.

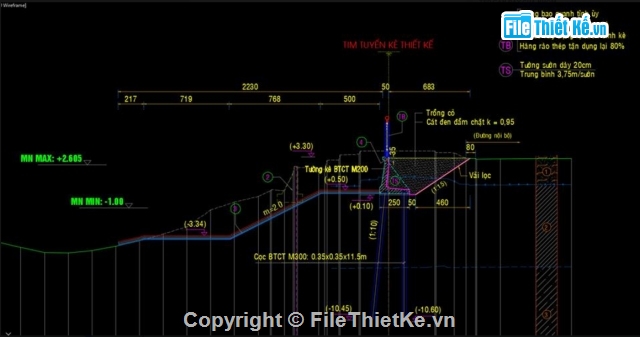

Móng tường kè: Bóc bỏ tường đá cũ, tiến hành đóng 2 hàng cọc BTCT 0,35x0,35m, chiều sâu đóng cọc 11,5m.
Kết cấu kè: tường BTCT M200 hình chữ L cao 2,6m rộng 2,5m. Trung bình 3,75m bố trí tường sườn BTCT M200.
Đỉnh kè sau tường dùng cát san lấp, đầm chặt K=0,95, lát gạch tạo mặt phẳng cao trình (+2,8m). Bố trí các ống nhựa PVC F80 khoảng cách trung bình 2m/ống thoát nước mặt từ sau tường ra phía ngoài sông.
Đỉnh tường kè bổ trụ BTCT M200, lắp đặt lan can bằng ống kẽm cao 92cm.
Lòng sông bảo vệ phía ngoài bằng thảm rọ đá dày 30cm theo mái tự nhiên.
Xây dựng lại hàng rào tỉnh ủy phía rạch Cầu Máy, chiều dài tường 140m, kết cấu móng bằng BTCT M200, tường bằng song sắt, bổ trụ BTCT M200. Khoảng cách giữa các trụ là 4,8m. Chiều cao tường 3,2m.
b.Gia cố đoạn kè hiện có: Đoạn kè khu trụ sở tỉnh ủy phía sông Hậu dài 120m.
Cao trình đỉnh kè: +3,30m.
Cao trình chân kè: +0,50m.
Móng tường kè: Bóc bỏ tường đá cũ, tiến hành đóng 2 hàng cọc BTCT 0,35x0,35m, chiều sâu đóng cọc 27m.
Kết cấu kè: tường BTCT M200 hình chữ L cao 2,6m rộng 2,5m. Trung bình 3,75m bố trí tường sườn BTCT M200.
Lòng sông tạo mái m= 3 bằng bao tải cát và bảo vệ phía ngoài bằng thảm rọ đá dày 30cm.
Đỉnh kè sau tường dùng cát san lấp, đầm chặt K=0,95, lát gạch tạo mặt phẳng cao trình (+2,8m). Bố trí các ống nhựa PVC F80 khoảng cách trung bình 2m/ống thoát nước mặt từ sau tường ra phía ngoài sông.
Đỉnh tường kè bổ trụ BTCT M200, lắp đặt lan can bằng ống kẽm cao 92cm.
Xây dựng lại hàng rào tỉnh ủy phía sông Hậu, chiều dài tường 140m, kết cấu móng bằng BTCT M200, tường bằng song sắt, bổ trụ BTCT M200. Khoảng cách giữa các trụ là 4,8m. Chiều cao tường 3,2m.
c. Sửa chữa mái kè, khu vực công viên (Từ trụ sở tỉnh ủy đến doanh trại hải quân):
- Đỉnh kè : Nâng cao trình đỉnh kè lên cao độ thiết kế: +3,30m. Kết cấu nâng đỉnh kè: Dầm BTCT M200. Bổ trụ BTCT M200, lắp đặt lan can bằng ống kẽm cao 92cm.
- Chân kè: có một số đoạn bị bồi lắng do rác và lục bình. Cần phải phát quang dọn dẹp để đảm bảo mỹ quan cho công trình.
- Lòng sông: Lấp hố xói, tạo mái lòng sông ổn định m=3 bằng bao cát, trải vải lọc, bảo vệ mặt bằng thảm rọ đá dày 0,3m.
d. Sửa chữa mái kè đoạn từ cuối doanh trại hải quân đến rạch Long Xuyên dài 690m:
- Đỉnh kè : Nâng cao trình đỉnh kè lên cao độ thiết kế: +3,30m. Kết cấu nâng đỉnh kè: Dầm BTCT M200. Bổ trụ BTCT M200, lắp đặt lan can bằng ống kẽm cao 92cm.
Vỉa hè nâng lên cao độ +3,0m, lát lại gạch
- Chân kè: Có một số đoạn bị bồi lắng do rác và lục bình. Cần phải phát quang dọn dẹp để đảm bảo mỹ quan cho công trình.
