Hồ sơ thiết kế nhà xưởng Công Ty TNHH Shang Zhi VN
Địa điểm: Lô H1 (Khu B1) – KCN Rạch Bắp, An Điền, Bến Cát, Tỉnh Bình Dương, Việt Nam
Chủ đầu tư:
Đơn vị tư vấn: Công ty cổ phần đầu tư xây dựng Thăng Long -Long An

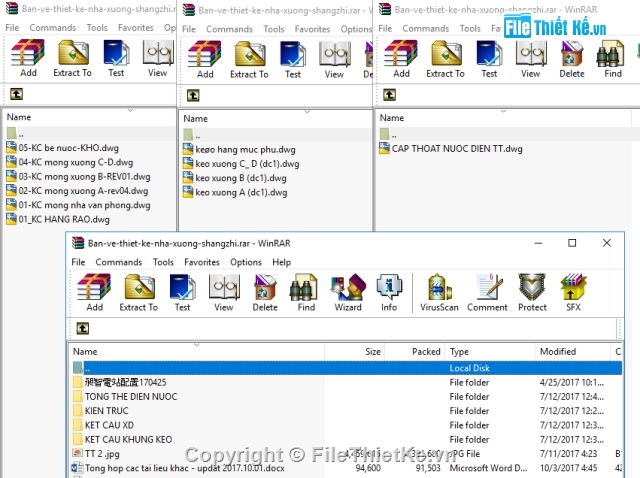

Hồ sơ thiết kế nhà xưởng bao gồm kiến trúc và kết cấu, pccc, M&E, song ngữ Việt Hoa

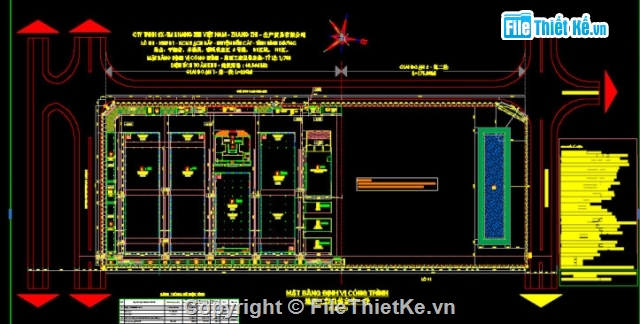

Ngoài các nhà xưởng chính, có các hạng mục khác như: nhà vệ sinh, bảo vệ, nhà xe, bể nước ngầm, trạm điện, cây xanh, sân đường, tháp nước…

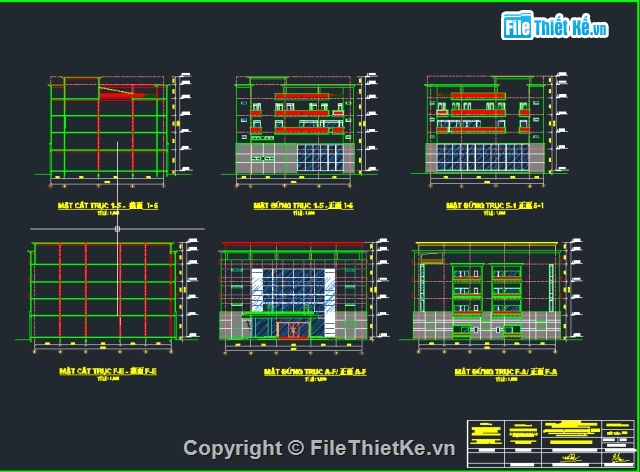

1 – nhà văn phòng (5 tầng)

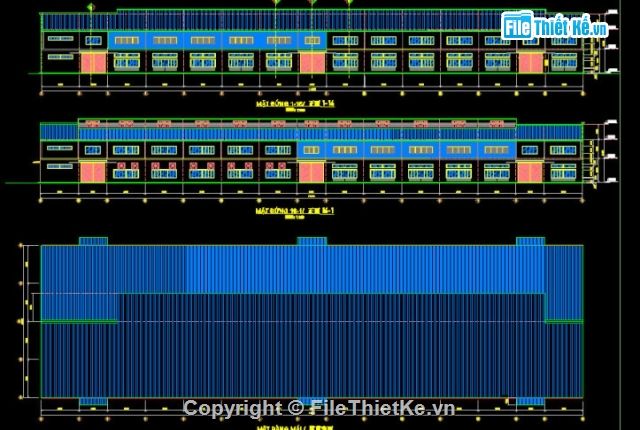

2 – nhà xưởng a (tầng 1+lửng): 32×114=3648 m2
3 – nhà xưởng b (tầng 1+2): 32×76=2432 m2
4 – nhà xưởng c (tầng 1+lửng): 32×114=3648 m2
5 – nhà xưởng d (tầng 1+lửng): 32×114=3648 m2
6 – kho đổ hàng (2 tầng): 24×46.2=1108.8 m2
7 – nhà bảo vệ a (1 tầng): 7×12=84 m2
8 – nhà bảo vệ b (1 tầng): 4×9=36 m2
9 – nhà bảo vệ c(1 tầng): 4×9=36 m2
10 – nhà xe công nhân (2 tầng): 7×45.45×2=636.3 m2
11 – nhà xe 4 bánh (1 tầng): 6×45=270 m2
12 – nhà tài xế (1 tầng): 6×12=72 m2
13 – nhà y tế (1 tầng): 6×15=90 m2
14 – nhà vệ sinh công nhân a: 4×24=96 m2
15 – nhà vệ sinh công nhân b: 4×24=96 m2
16 – trạm điện: 7×18=126 m2
16b – trạm điện : 7×18=126 m2
16c – trạm điện : 5×18=90 m2
17 – nhà máy phát điện: 7×7=49 m2
18 – kho dầu: 7×7=49 m2
19 – nhà lò hơi: 26×24=624m2
20 – bể xử lý nước thải a: 14×24=336 m2
21 – tháp nước+bể nước sạch a,b,c,d:4x9x4=144 m2
22 – bể chứa nước mưa a,b,c: 4x15x5=300 m2
23 – bể chứa nước sinh hoạt: 4×32=128 m2
24 – bảng hiệu công ty: =21.6 m
25 – cổng a: l=21.6+2=22.6 m
26 – cổng b: l=5 m27 – khu vực tiểu cảnh thờ
28 – hồ chứa nước mưa lộ thiên 32x114x3
