Hoa viên tiểu cảnh chuẩn đầy đủ bản vẽ, dự toán, thuyết minh làm tư liệu tham khảo cho anh chị thiết kế cảnh quan, sân vườn, cây xanh, bồn nước


MÔ TẢ CHI TIẾT

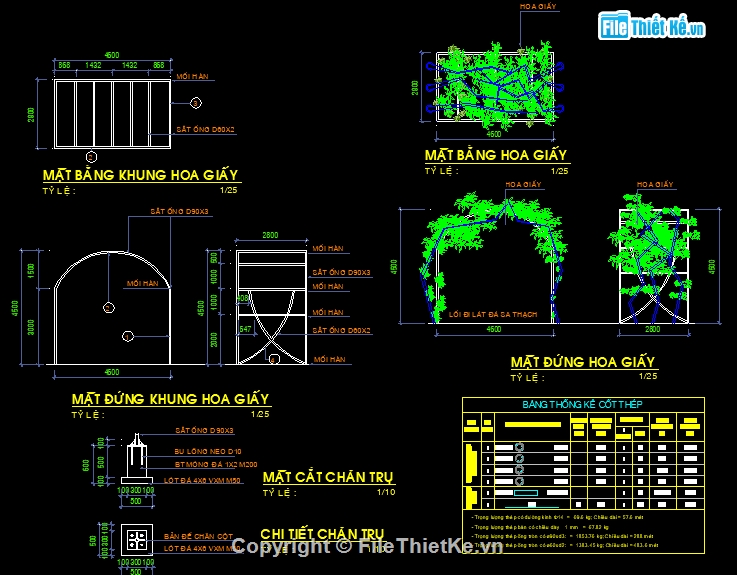

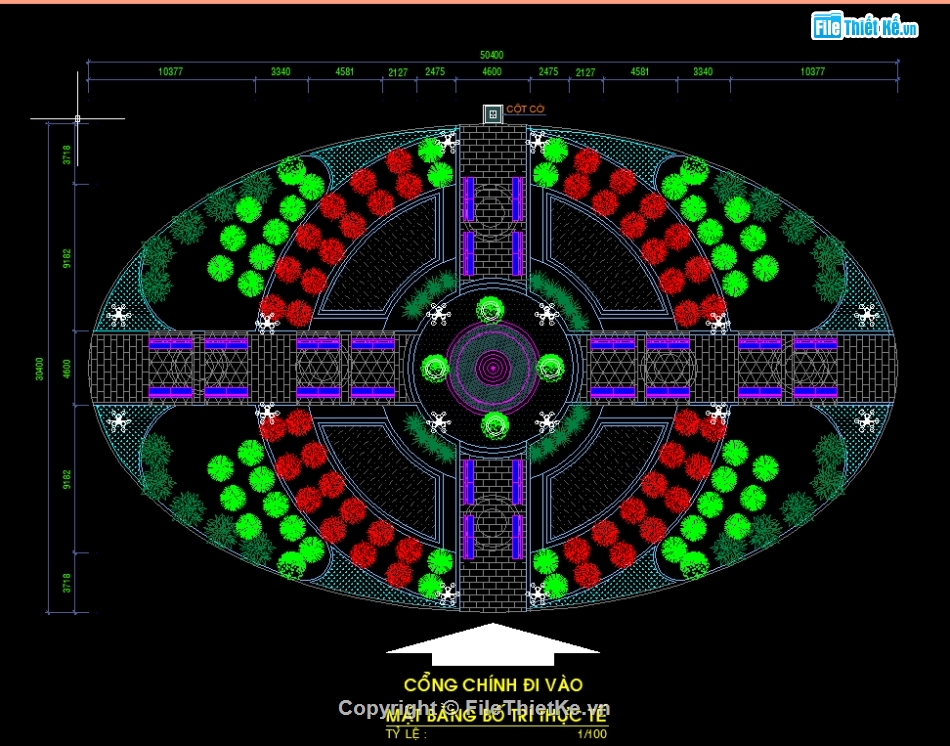

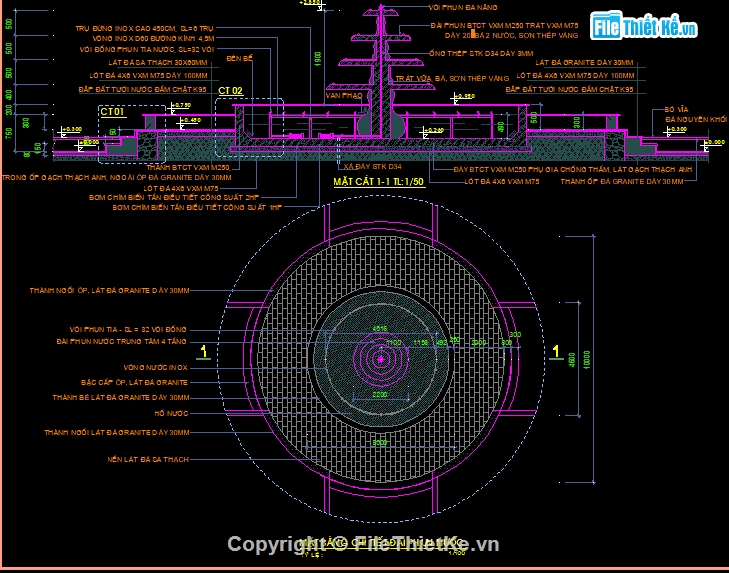

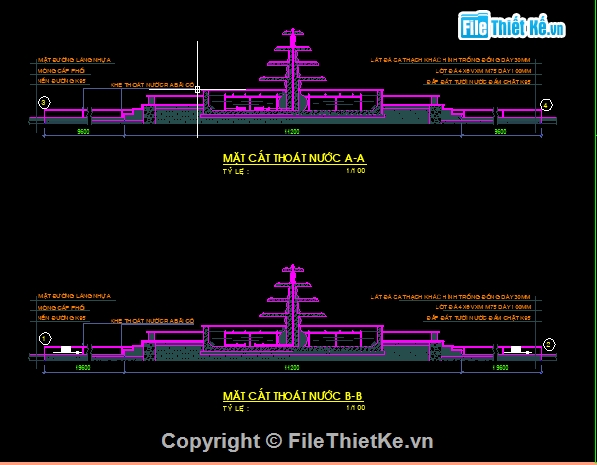

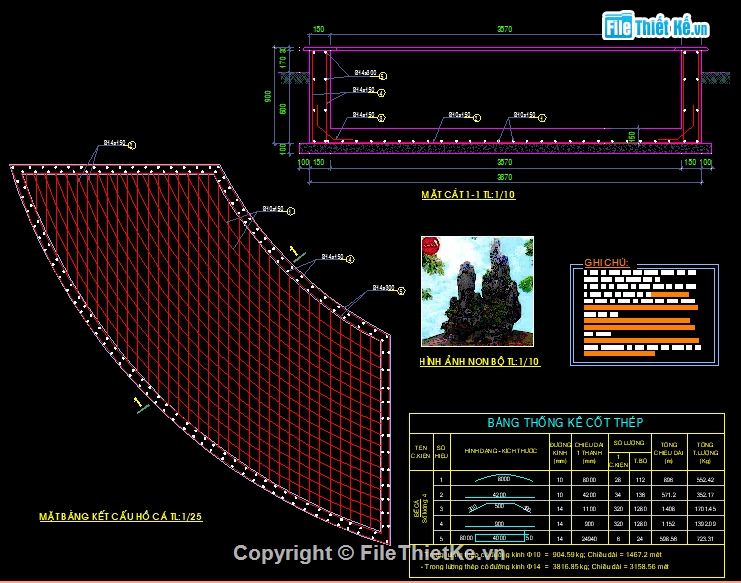

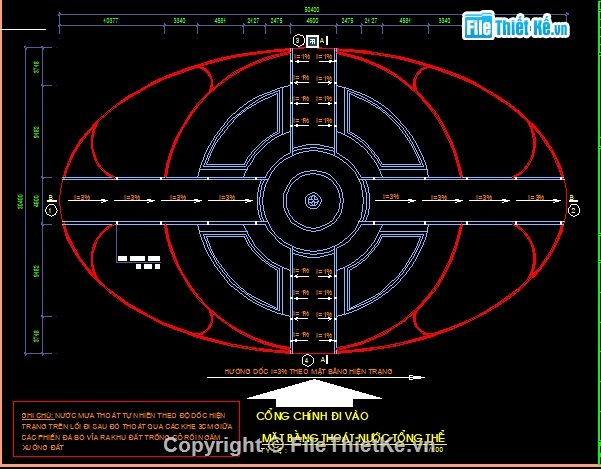

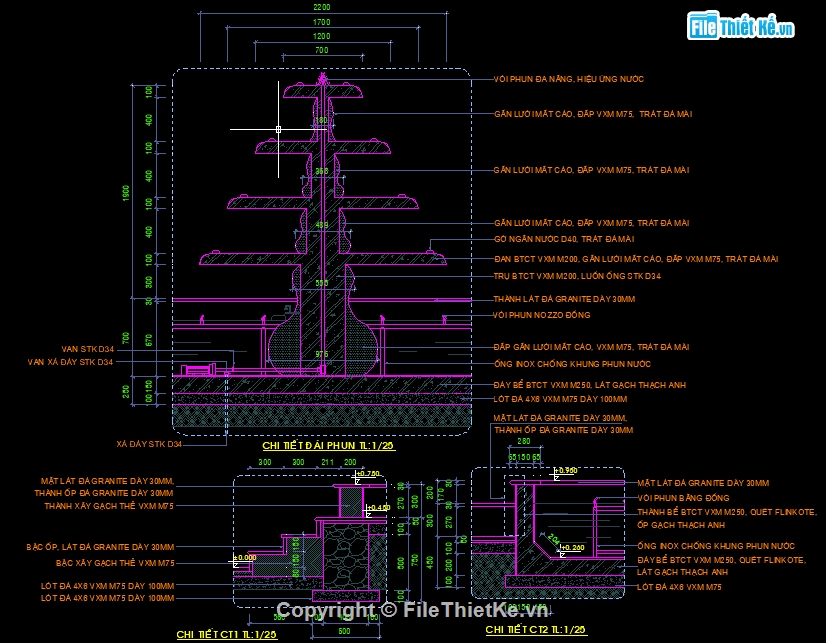

Đặc điểm thiết kế chủ yếu: Xây dựng hoa viên tiểu cảnh phía trước bệnh viện có diện tích 1.203m2. Khu vực trung tâm hoa viên bố trí đài nước tiểu cảnh bằng BTCT, đắp VXM trang trí, trát đá mài; xung quanh đài nước tiểu cảnh có bể chứa nước trung tâm và 04 bể nuôi cá bằng BTCT, thành trong và đáy bể xử lý chống thấm, ốp gạch thạch anh; bệ trên, mặt ngoài thành bể và bậc cấp ốp đá granite. Gờ ngăn cách giữa hoa viên với mặt sân hiện trạng bằng đá nguyên khối 20x30x100(cm) vát cạnh, lớp lót bê tông đá 1x2 mác 200 dày 10cm. Lối đi bố trí theo phương dọc và phương ngang chia hoa viên thành 04 khu vực trồng các loại cây tán cao và thảm cỏ, ngăn cách giữa các mảng trồng cỏ bố trí gờ bê tông đá 1x2 mác 200, lăn sơn nước. Lối đi có bề rộng 4,6m, nền lát đá sa thạch 30x60x3(cm), bố trí điêu khắc tạo hoa văn, lớp lót đá 4x6 VXM mác 50 dày 10cm, gờ bó nền bằng đá nguyên khối 20x30x100(cm) vát cạnh; bố trí ghế đá hai bên dọc lối đi, lắp đặt khung thép ống tổ hợp tạo giàn cho cây dây leo. Cắt mặt sân bê tông nhựa hiện trạng, thi công lắp đặt hệ thống ống cấp thoát nước, dây dẫn điện, san lấp theo quy trình kỹ thuật, hoàn trả lại mặt sân theo kết cấu hiện trạng. Lắp đặt cột cờ bằng ống inox, chiều cao 15m, liên kết với móng cột BTCT bằng bu lông. Lắp đặt hệ thống đèn chiếu sáng, hệ thống ống cấp thoát nước, non bộ tiểu cảnh tại 04 bể cá, vòi phun nước và các thiết bị lọc nước kèm theo



HÌNH ẢNH DEMO

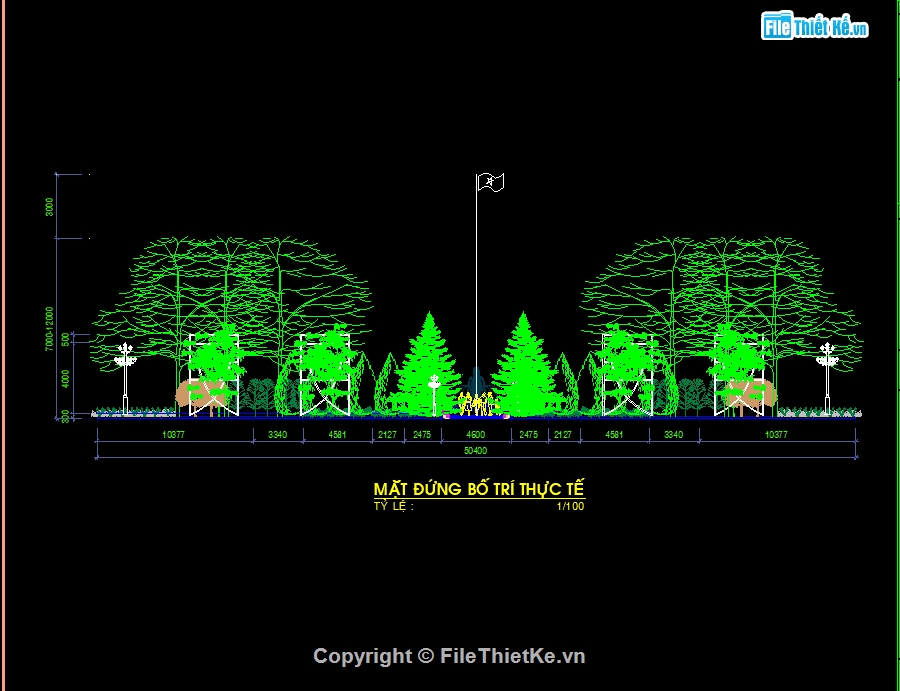

Bản vẽ tiểu cảnh,Thiết kế bồn hoa,hoa viên tiểu cảnh autocad,File cad tiểu cảnh sân vườn,Thiết kế tiểu cảnh bệnh viện

Bản vẽ tiểu cảnh,Thiết kế bồn hoa,hoa viên tiểu cảnh autocad,File cad tiểu cảnh sân vườn,Thiết kế tiểu cảnh bệnh viện

Bản vẽ tiểu cảnh,Thiết kế bồn hoa,hoa viên tiểu cảnh autocad,File cad tiểu cảnh sân vườn,Thiết kế tiểu cảnh bệnh viện

Bản vẽ tiểu cảnh,Thiết kế bồn hoa,hoa viên tiểu cảnh autocad,File cad tiểu cảnh sân vườn,Thiết kế tiểu cảnh bệnh viện

Bản vẽ tiểu cảnh,Thiết kế bồn hoa,hoa viên tiểu cảnh autocad,File cad tiểu cảnh sân vườn,Thiết kế tiểu cảnh bệnh viện

Bản vẽ tiểu cảnh,Thiết kế bồn hoa,hoa viên tiểu cảnh autocad,File cad tiểu cảnh sân vườn,Thiết kế tiểu cảnh bệnh viện

Bản vẽ tiểu cảnh,Thiết kế bồn hoa,hoa viên tiểu cảnh autocad,File cad tiểu cảnh sân vườn,Thiết kế tiểu cảnh bệnh viện

Bản vẽ tiểu cảnh,Thiết kế bồn hoa,hoa viên tiểu cảnh autocad,File cad tiểu cảnh sân vườn,Thiết kế tiểu cảnh bệnh viện

Bản vẽ tiểu cảnh,Thiết kế bồn hoa,hoa viên tiểu cảnh autocad,File cad tiểu cảnh sân vườn,Thiết kế tiểu cảnh bệnh viện

Bản vẽ tiểu cảnh,Thiết kế bồn hoa,hoa viên tiểu cảnh autocad,File cad tiểu cảnh sân vườn,Thiết kế tiểu cảnh bệnh viện
