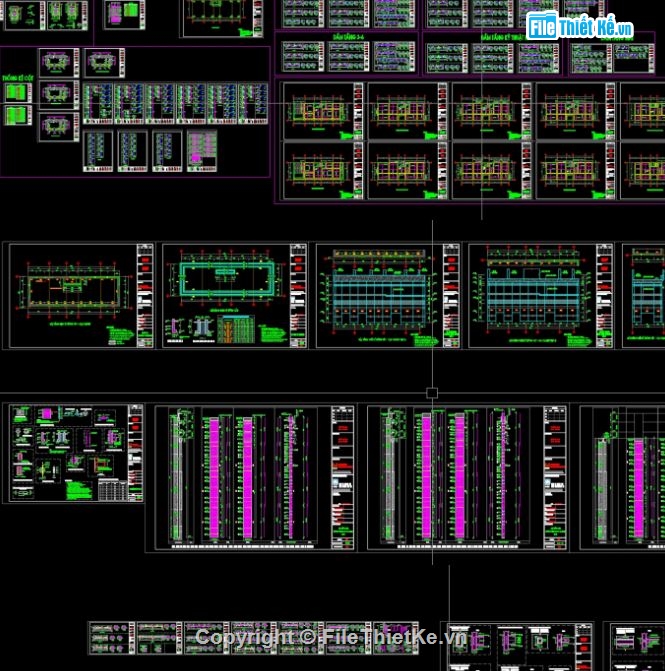

Bộ bản vẽ thiết kế khách sạn 7 tầng, kích thước 10.8×29.58m, bao gồm đầy đủ phần kiến trúc, kết cấu, điện, nước và PCCC. Phần kiến trúc thể hiện mặt bằng các tầng với bố trí công năng rõ ràng: tầng 1 gồm lễ tân, khu chờ, nhà hàng, thang máy, vệ sinh chung; tầng 2–6 là các tầng phòng nghỉ; tầng 7 bố trí kỹ thuật, giặt là và kho.

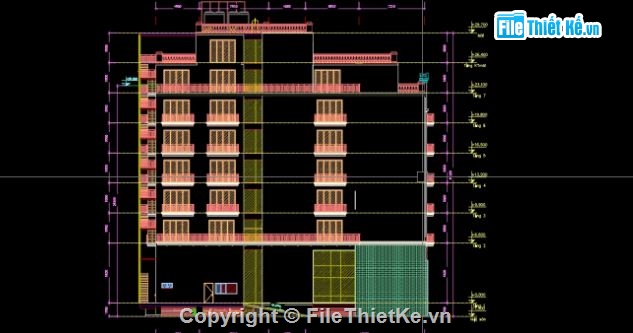

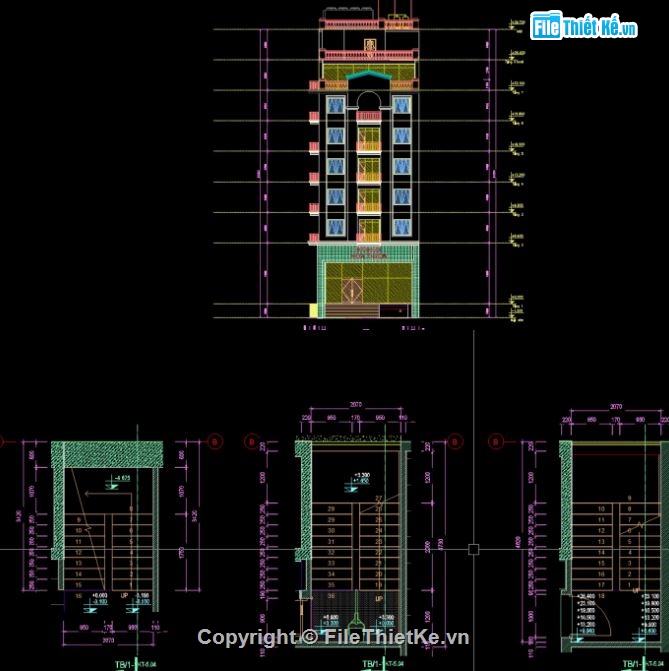

Mặt đứng, mặt cắt và mặt bằng mái thể hiện cao độ tầng, cấu tạo sàn tường, hình khối công trình và vật liệu hoàn thiện. Bản vẽ chi tiết kiến trúc gồm thang, thang máy, cửa, khu vệ sinh và các khu chức năng đặc biệt.
Phần kết cấu thể hiện hệ cột, vách, dầm sàn các tầng, móng và mái, kèm bảng thống kê thép. Phần điện gồm sơ đồ cấp điện, chiếu sáng, thiết bị điện nhẹ và bảng vật tư. Cấp thoát nước gồm hệ thống ống, thiết bị, hố ga, bể nước. Hệ thống PCCC thể hiện thiết bị báo cháy, chữa cháy và sơ đồ nguyên lý.
