Mẫu bản vẽ thiết kế nhà xe 2 tầng kích thước 30x54m kết cấu khung thép tiền chế

[Mã file 117673]
  1 Đánh giá    Viết đánh giá
 0      30      0
Phí tải: 75 Xu (1Xu = 1.000đ)
Danh mục
Thể loại
Nhóm file
Ngày đăng
06-2-2024
Loại file
Full file
Dung lượng
5.28 MB

File Atuocad thiết kế nhà để xe 2 tầng kích thước 24x54m khung thép tiền chế sàn deck bản vẽ bao gồm kiến trúc kết cấu


MÔ TẢ CHI TIẾT

Hồ sơ thiết kế nhà để xe 2 tầng kích thước 30x54m

Thông số thiết kế như sau:

- Lot để ô tô: 18 vị trí tại tầng 1.

- Lot để xe máy: 372 vị trí tại tầng 1, 386 vị trí tại tầng 2.

- Sử dung 01 đường dốc lên và 1 đường dốc xuông.

Thông số kết cấu sơ bộ:

- Móng cọc Ly tâm PHC D300.

- Khung thép chính:

   + Cột: H300x200x8x8

   + Dầm chính tầng 2: H400x200x8x10

   + Dầm phu tầng 2: H300x200x6x8

   + Sàn tầng 2: Sàn Deck

Hồ sơ bản vẽ bao gồm:

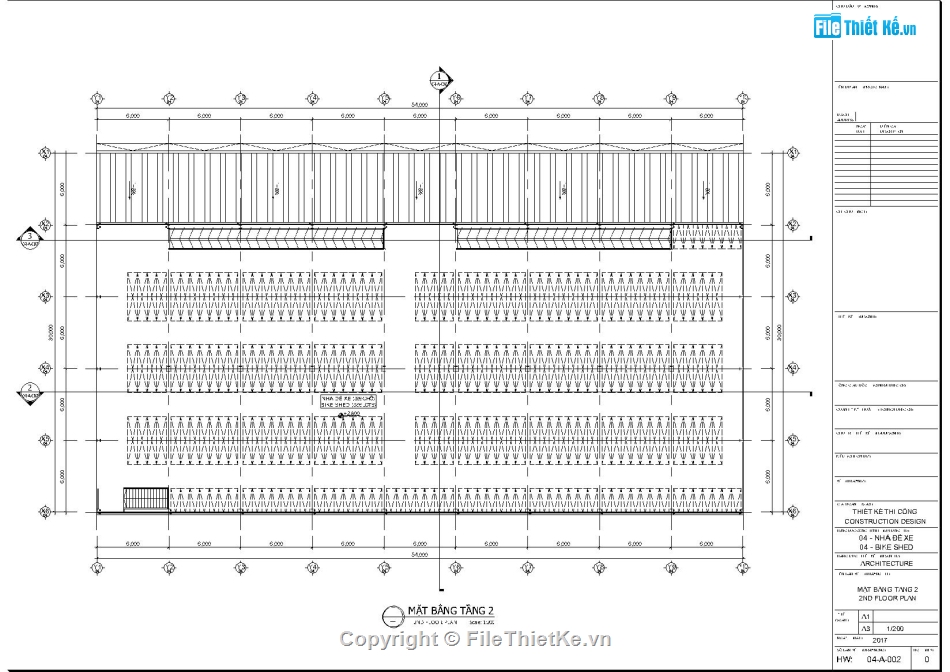

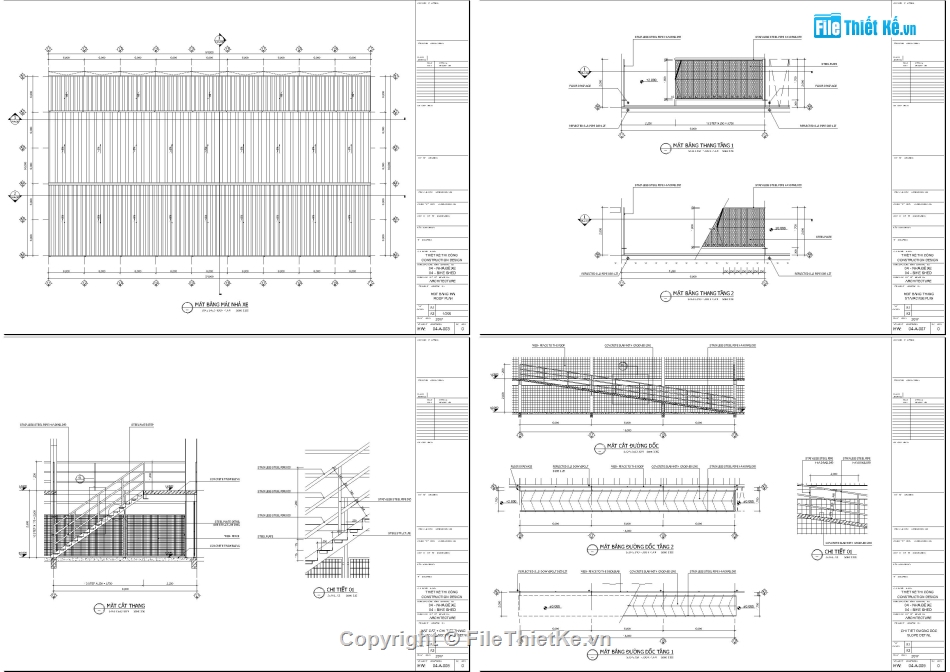

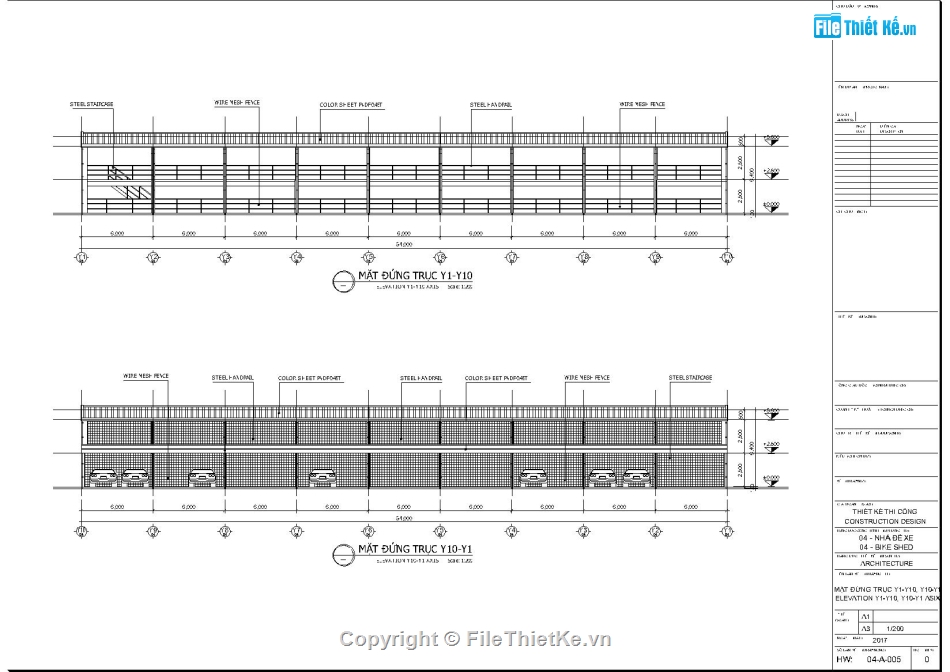

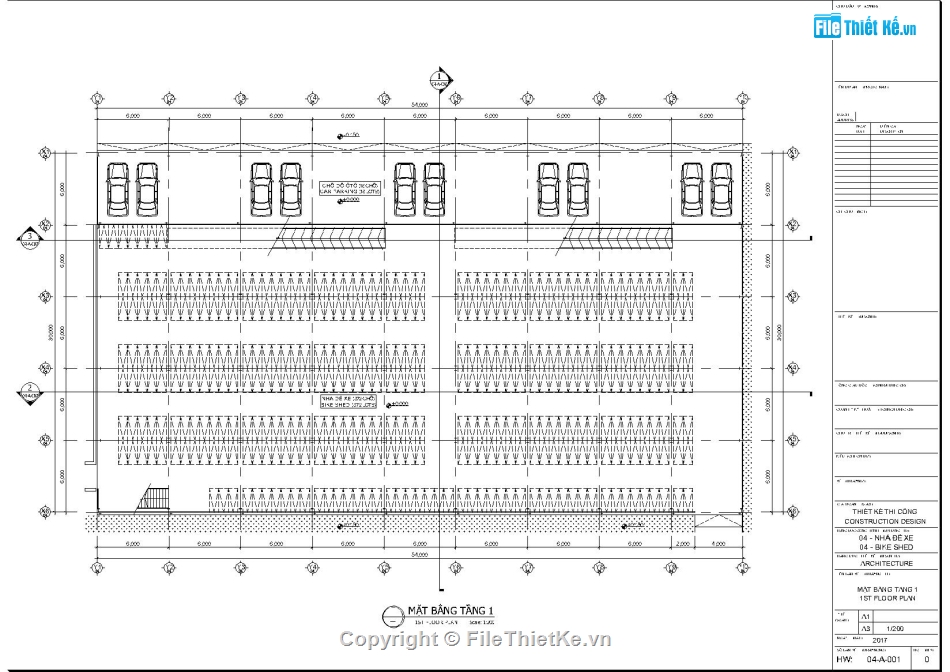

- File Autocad kiến trúc: Mặt bằng các tầng, các mặt đứng - mặt cắt, Chi tiết thang bộ, chi tiết đường dốc.

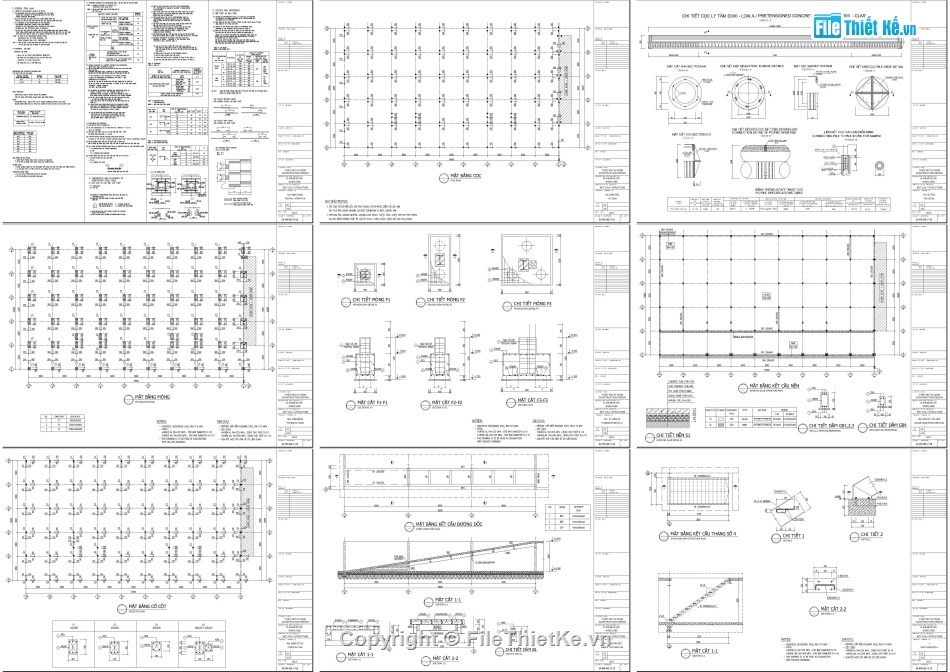

- File Autocad Kết cáu phần Bê tông.

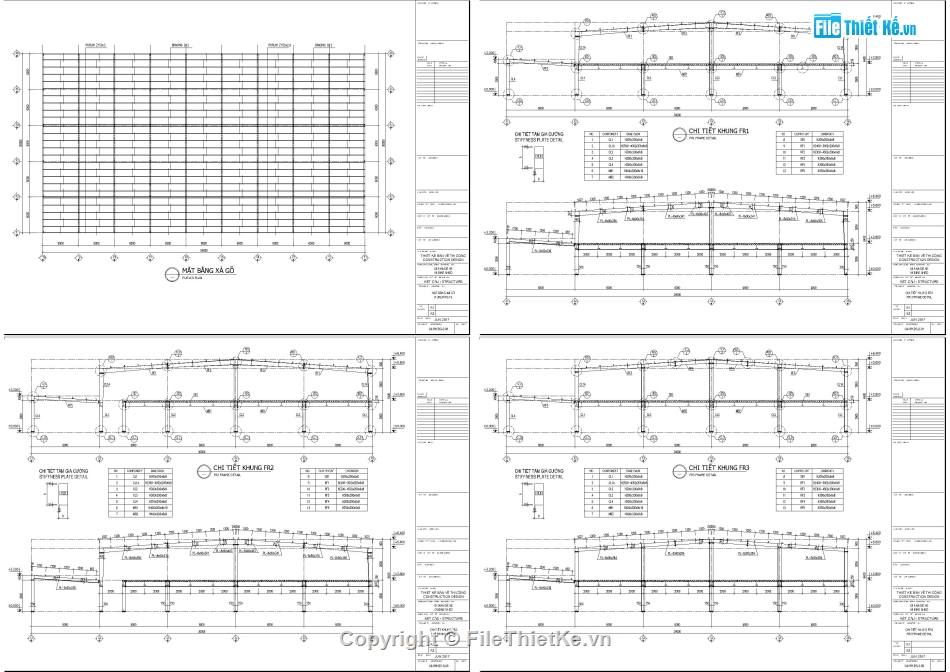

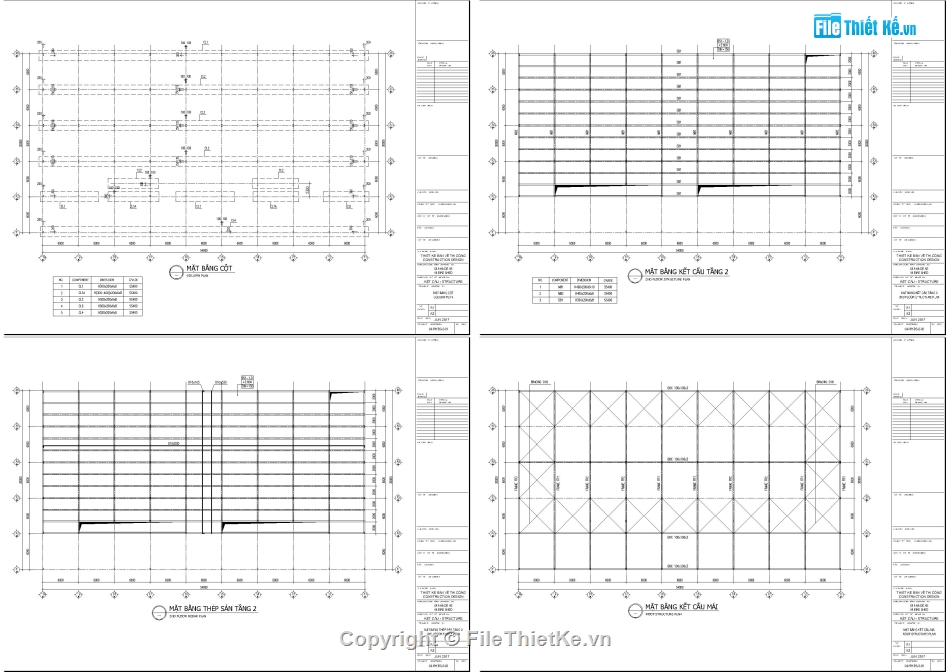

- File Auotcad kết cấu phần Kết cấu thép.
