- Tường 110 xây lửng các mặt cao 1m, mặt đứng chính xây cao 3,6m, phía trên thưng tôn mạ màu kết hợp tôn lấy sáng cao đến mái;

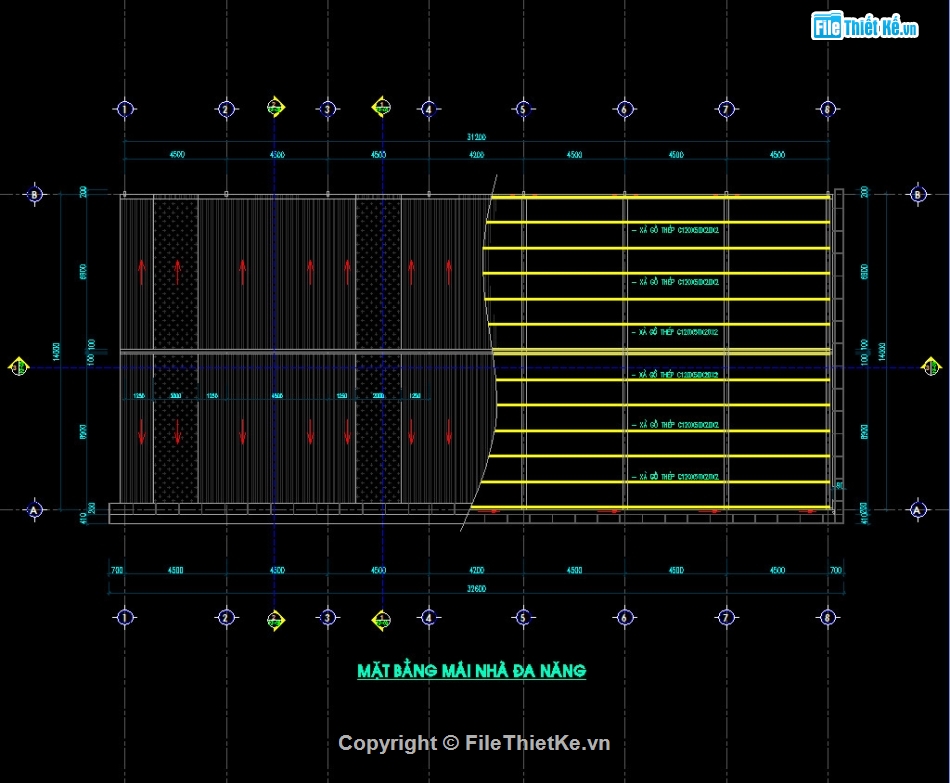

- Mái lợp tôn mạ màu kết hợp tôn lấy sáng;

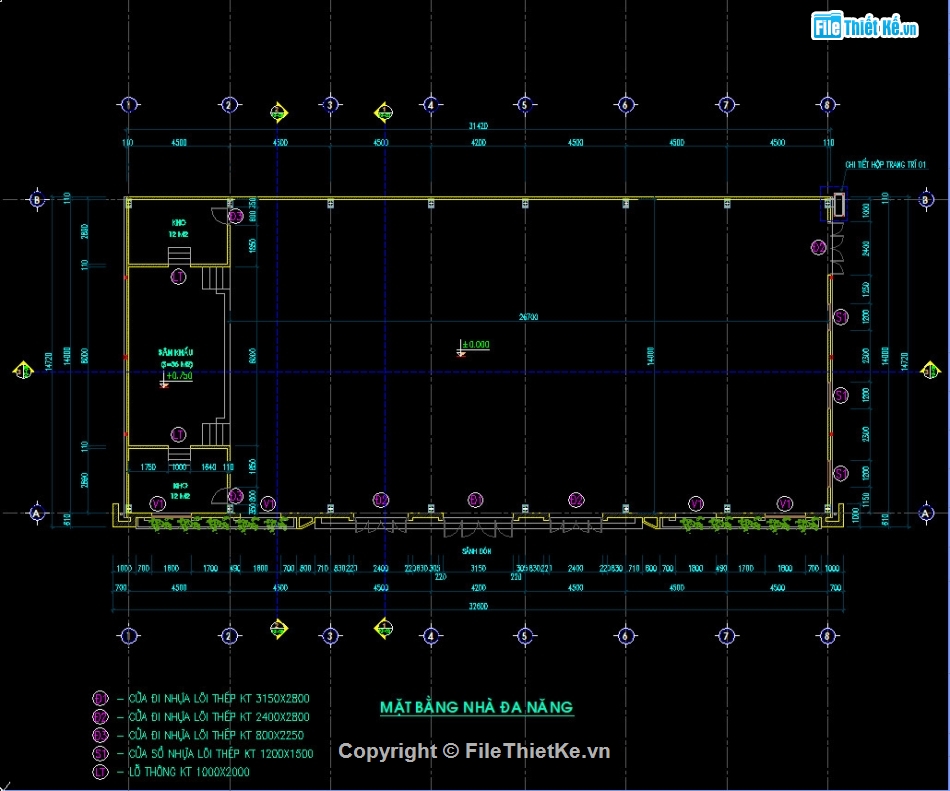

- Nền trong nhà đổ bê tông nền, sơn phủ lớp Epoxy thể thao chuyên dụng;
- Nền sảnh chính lát gạch LD 50x50 cm, bậc tam cấp ốp đá granit;

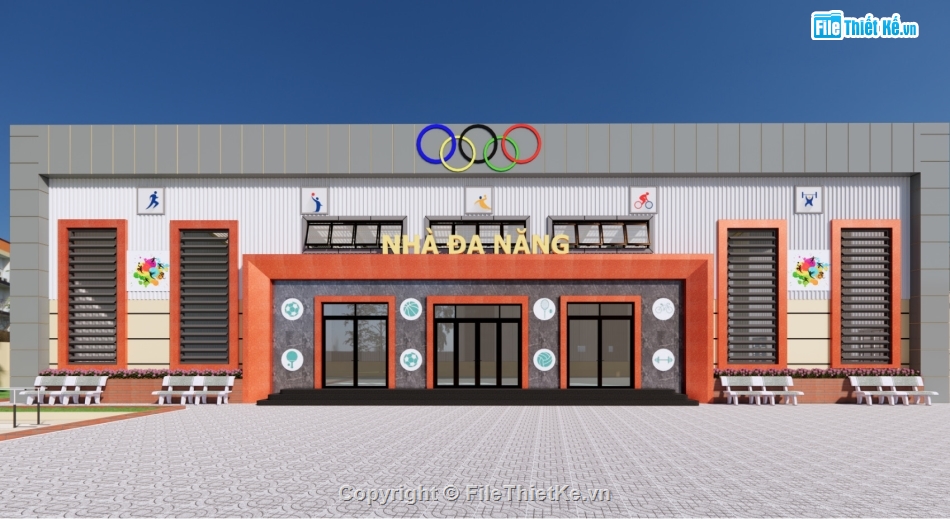

- Tường mặt đứng chính các chi tiết trang trí ốp tấm nhựa alcorest, phần tường còn lại sơn không bả.
- Hệ thống cửa đi, cửa sổ dùng vật liệu nhựa lõi thép màu xám ghi.
b, Giải pháp kết cấu:
- Móng trụ cột móng đơn BTCT, đóng cọc tre dài 2,5m, mật độ cọc 25 cọc/m2;

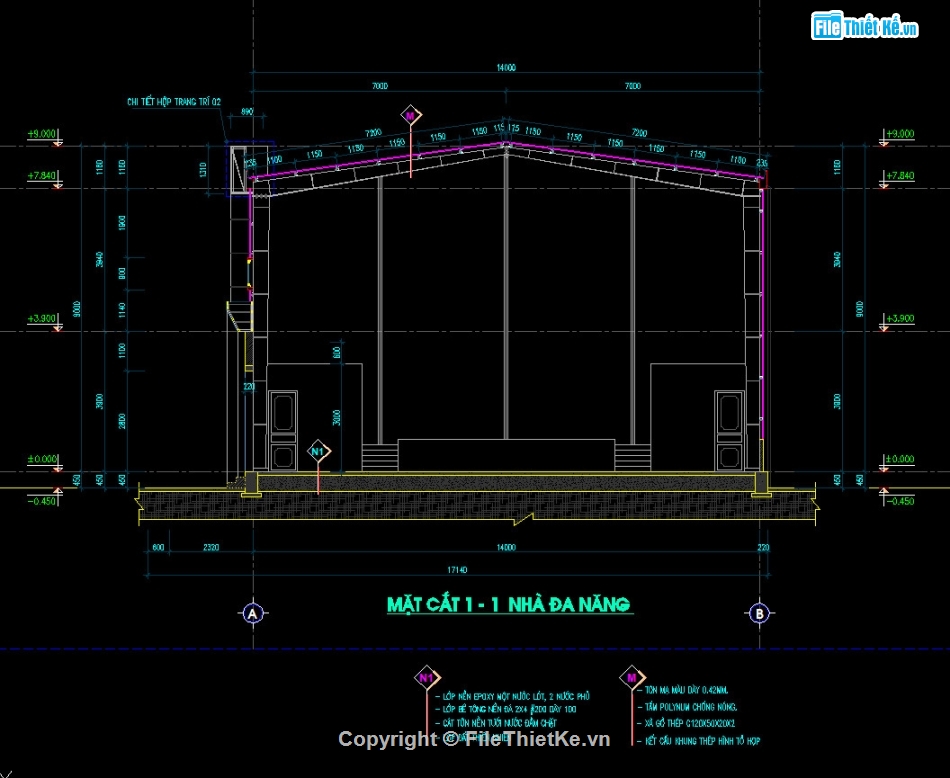

- Cột thép hình cao 7,63m, tiết diện cột thay đổi (350-450)x180mm, sơn 3 nước;
- Vì kèo thép hình gồm 2 đoạn dài 7,0m, tiết diện dầm thay đổi (450-200)x180mm, sơn 3 nước;
- Xà gồ thép C120x50x20x2, sơn 3 nước.
- Tường móng, xây gạch chỉ đặc, vxm #75;
- Tường bao che, tường tam cấp xây gạch không nung, vxm #75;
c. Giải pháp cấp điện:
- Nguồn điện lấy từ nguồn điện hiện trạng. Toàn nhà có tủ điện tổng kích thước 600x450x200(mm).
- Trong nhà bố trí 6 bóng đèn pha treo cột công suất 150W. Sân khấu bố trí 2 bóng đèn pha treo cột công suất 150W;
- Trần sảnh sử dụng đèn ốp trần 250x250 (1x18W);
- Hệ thống dây dẫn được đi trong ống gen ngầm tường và các hộp nối dây để đảm bảo mỹ thuật và thuận tiện cho việc sửa chữa. Sử dụng vật tư, thiết bị điện trong nước sản xuất và liên doanh để tiết kiệm chi phí xây dựng như bóng đèn, công tắc, ổ cắm, aptomat v.v.
d. Hệ thống thu lôi chống sét:
- Lắp đặt Kim thu sét D18 mạ đồng chế tạo sẵn, được lắp đặt trên đỉnh mái.
- Dây dẫn sét D10 được đi trên mái và treo vào tường. Cọc tiếp địa không sơn, đầu cọc đóng sâu dưới mặt đất 0,9m, dây tiếp địa hàn chắc vào cọc tiếp địa, kiểm tra đạt tiêu chuẩn mới lấp đất.
- Điện trở TĐ chống sét trực tiếp <10 OMH.
- Khi thi công xong hệ thống chống sét phải tiến hành đo kiểm tra điện trở đất trong trường hợp điện trở đất không đạt yêu cầu sẽ cần bổ xung thêm cọc tiếp địa.
- Khi thi công nếu có điều gì bất hợp lý cần báo chủ đầu tư và thiết kế cùng xử lý.
e. Giải pháp thoát nước mái:
- Sử dụng ống PVC D90 thoát nước mái và máng thu nước inox, ống thoát nước được thu về rãnh thoát của sân trường;
