a. Giải pháp kiến trúc:

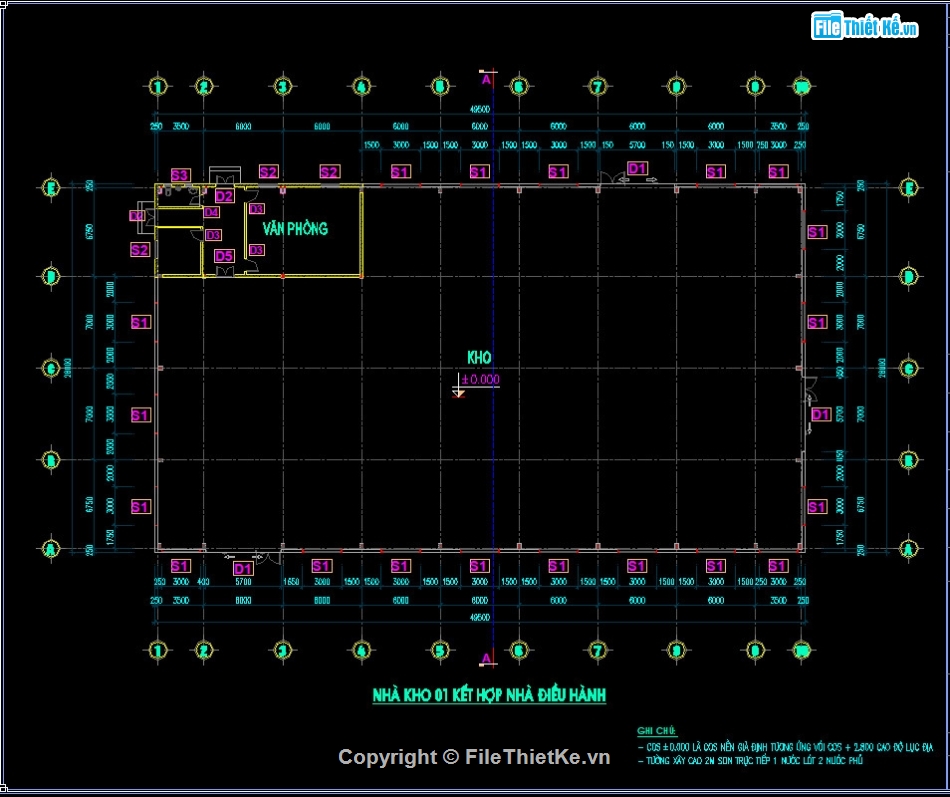

- Xây dựng nhà kho số 01 kết hợp nhà điều hành diện tích 1386m2, trong đó nhà điều hành có diện tích 113m2;
+ Nhà kho số 01 diện tích 1386m2:
- Mái nhà kho lợp tôn 7 sóng dày 0.42mm
- Phần trên đỉnh mái ô cửa trời lợp tôn 7 sóng dày 0.42m
- Xà gồ mái thép C150x65x20x2mm.

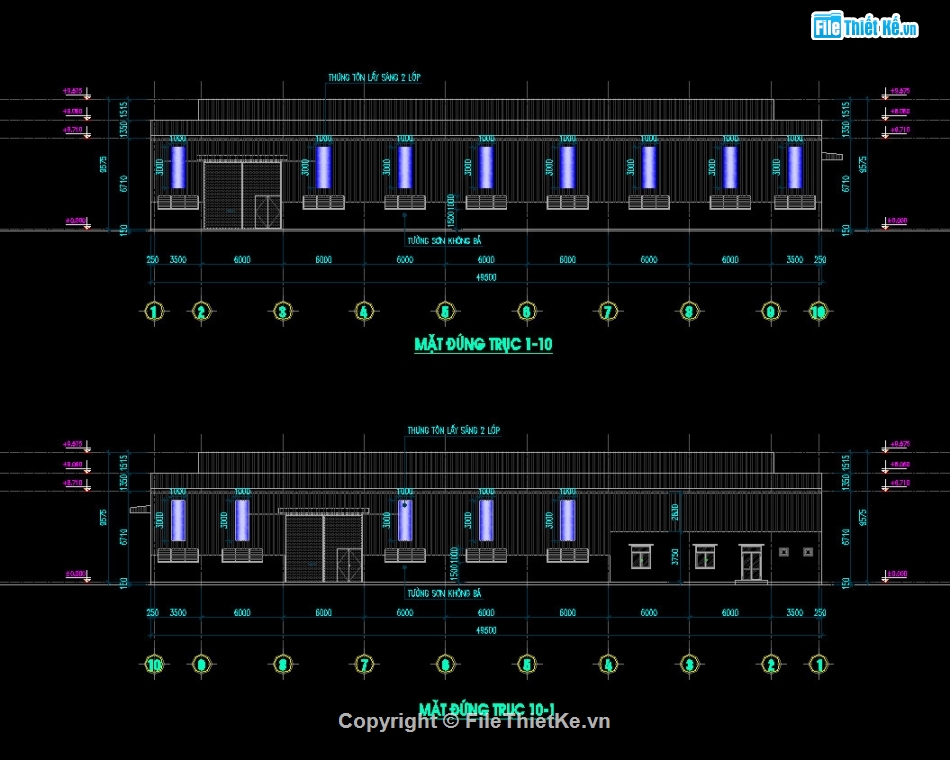

- Tường xây bao quanh 220 cao 2m gạch không nung vữa xm#75, trên bắn vách tôn cao đến mái, kết hợp tấm nhựa lấy sáng vách xung quanh tôn dày 0.42mm khung xà gồ thưng xung quanh C150x65x20x2mm.
- Cửa sổ dùng cửa khung sắt chớp tôn.
- Cửa đi dùng cửa khung sắt bịt tôn và cửa chống cháy.
+ Nhà điều hành diện tích 113m2 gồm 02 phòng làm việc, 01 nhà vệ sinh
- Tường bao quanh và tường ngăn xây gạch không nung vữa xm #75, bả + sơn hoàn thiện.
- Cửa đi, cửa sổ dùng cửa nhôm hệ.
b. Giải pháp kết cấu:
+ Nhà kho số 01 diện tích 1386m2:

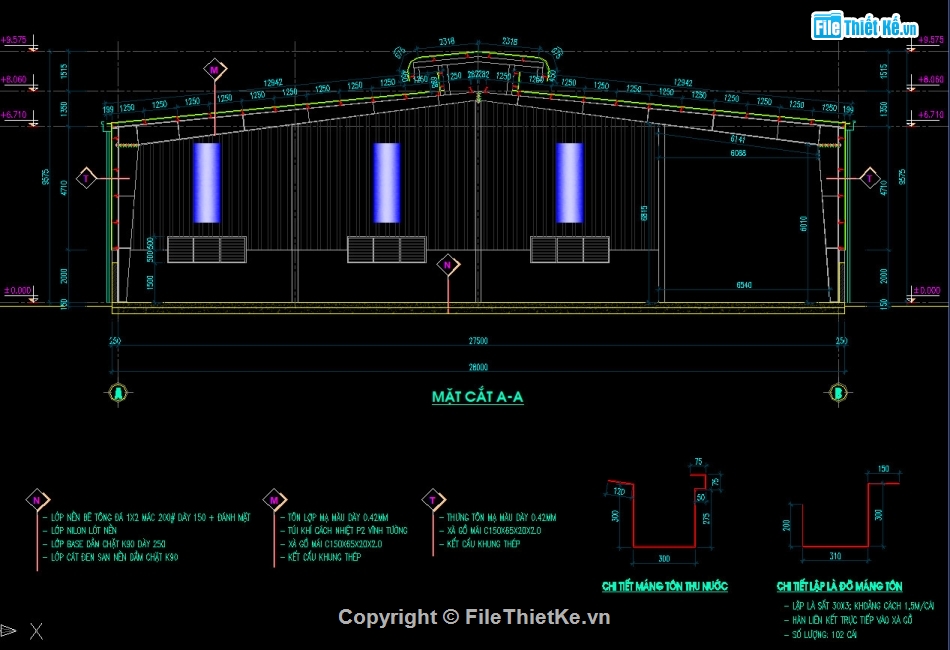

- Kết cấu khung thép Zamil tổ hợp thép trong đó chiều cao từ nền đến đỉnh cột là 6m, đến đỉnh mái là 8,06m, đến đỉnh cửa trời là 9,575m.

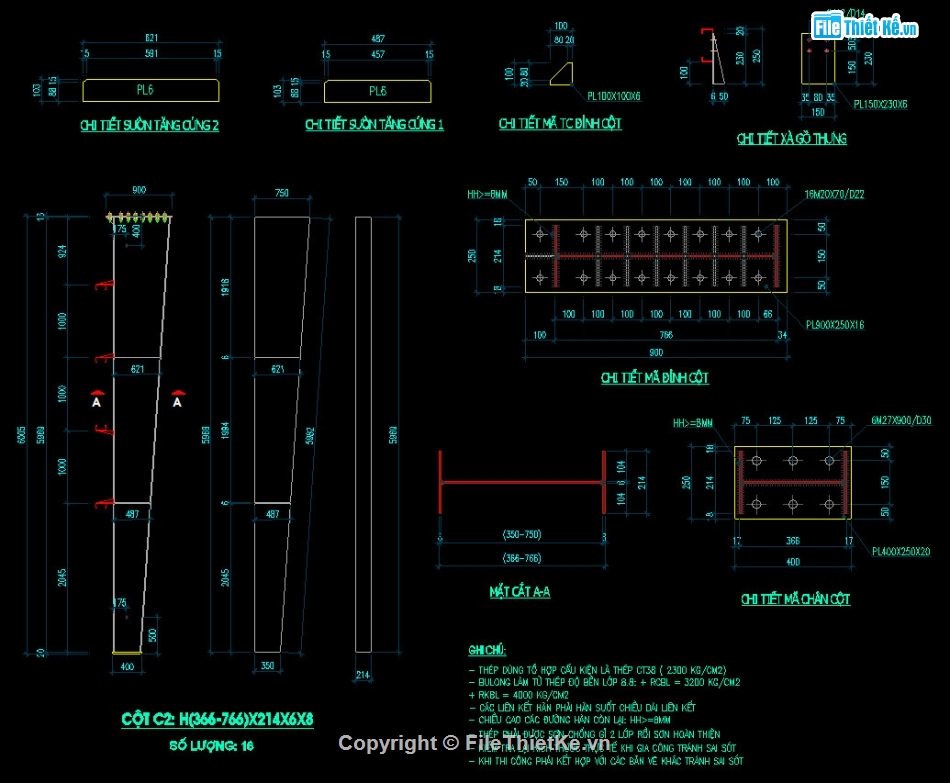

- Kết cấu thép cột gồm cột C1: H316x214x6x8; C2: H(366-766)x214x6x8; C3-1: H316x214x6x8; C3-2: H316x214x6x8.

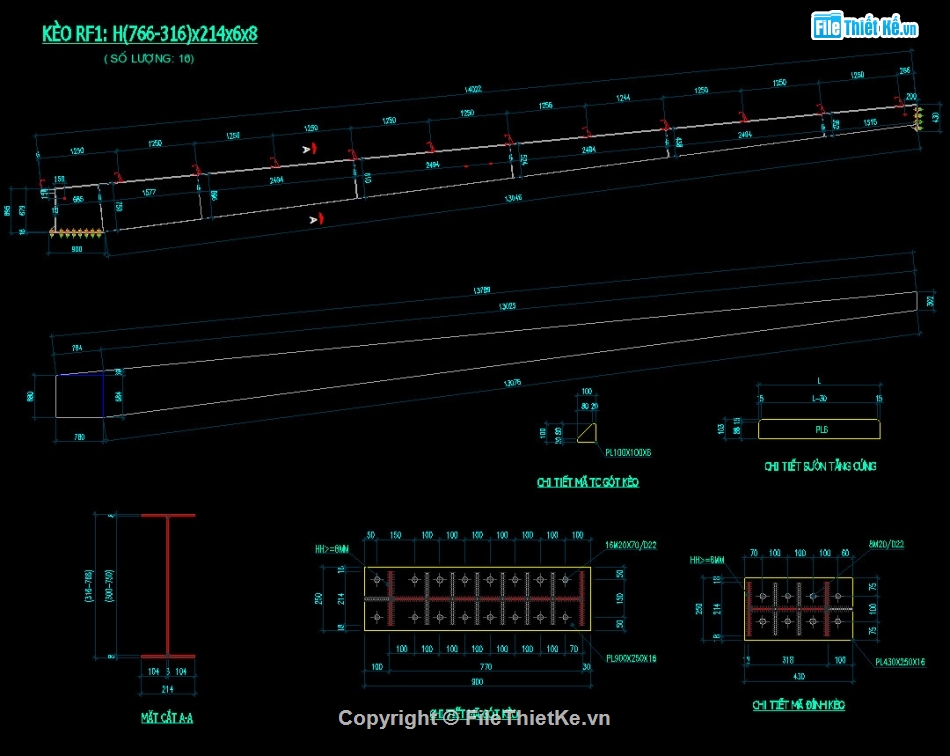

- Kết cấu kèo gồm kèo H(766-316)x214x6x8; H316x214x6x8.
- Nền nhà kho đổ bê tông dày 150mm đá 1x2 mác #200 và cắt khe co giãn.
- Móng đài cọc bê tông cốt thép.
- Phần dưới ép cọc bê tông kt 300x300mm dài 36m thi công bằng phương pháp ép; sức chịu tải dự kiến của cọc P=63tấn/cọc; Đài, giằng móng BTCT M250 đổ tại chỗ. Cốt thép D≤10 dùng loại CI (Rs=210MPa), cốt thép D>10 dùng loại CII (Rs= 260MPa). Kết cấu phần thân sử dụng khung thép tiền chế, tổ hợp hàn. Thép tổ hợp sử dụng loại CT38 hoặc tương đương; chiều cao đường hàn h≥8mm; Bu lông liên kết cấp độ bền 8.8;
+ Nhà điều hành diện tích 113m2:
- Tường xung quanh xây gạch không nung, trát vữa XM M75, bả + sơn hoàn thiện. Đóng trần thạch cao thả 600x600mm.
