Đây là tập bản vẽ rất đầy đủ. Không những có ích cho việc tham khảo trong quá trình thiết kế và học tập, tập bản vẽ đầy đủ các hạng mục này còn có thể đưa vào thi công được ngay nếu chủ đầu tư gật đầu. các bạn chỉ việc in ra và lấy tiền thôi
Tập bản vẽ được chi làm 3 phần.

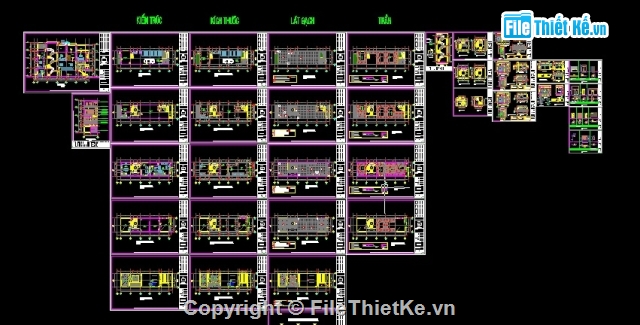

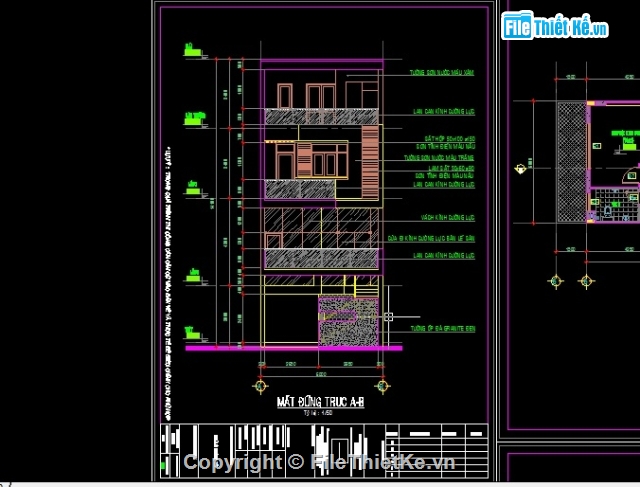

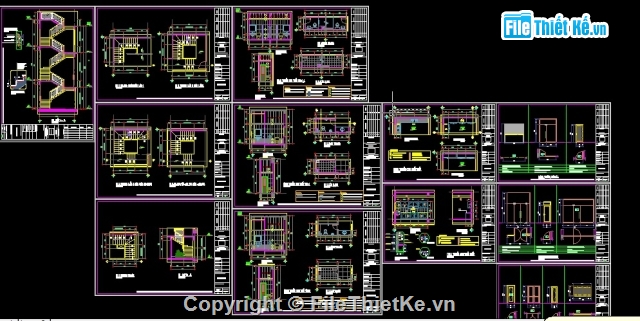

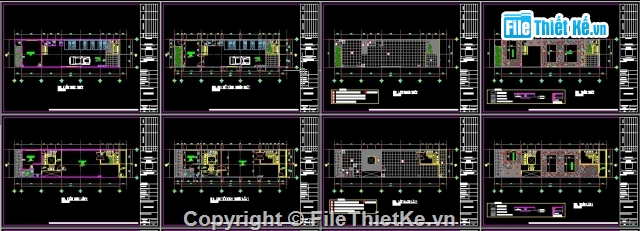

• Phần kiến trúc: Bao gồm rất nhiều những bản vẽ chi tiết từ tổng thể cho tới mặt đứng, mặt bằng, cầu thang, cửa đi, Wc…

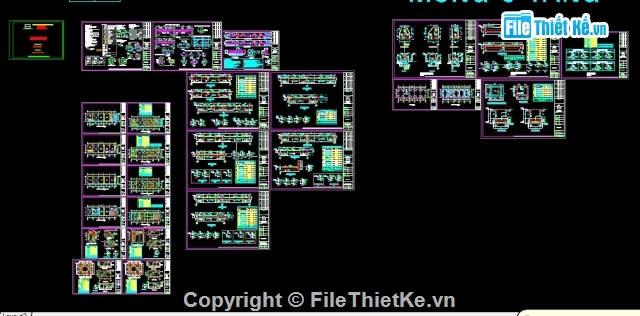

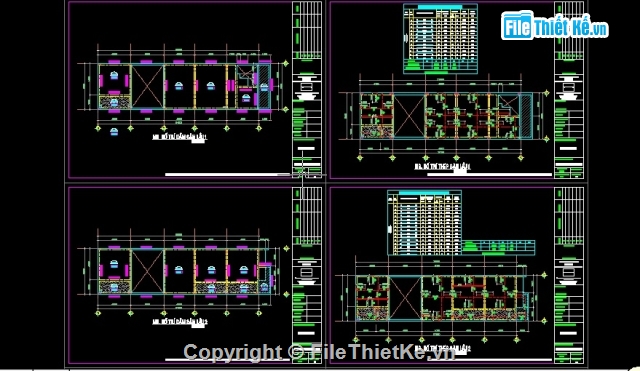

• Phần kết cấu: Bao gồm các bản vẽ mặt bằng từ tầng trệt cho tới các tầng lầu, bản vẽ dầm, móng, mái…

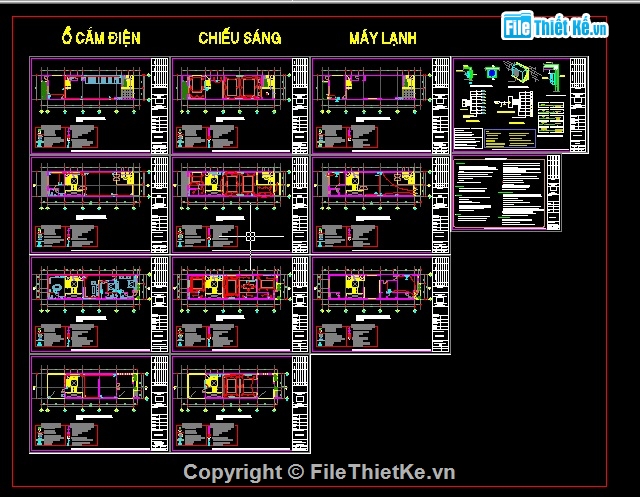

• Phần điện: Bao gồm mặt bằng và sơ đồ nguyên lý cấp điện của các lầu, sơ đồ hệ thống cáp điện thoại, sơ đồ hệ thống Anten truyền hình, bảng thống kê vật liệu…

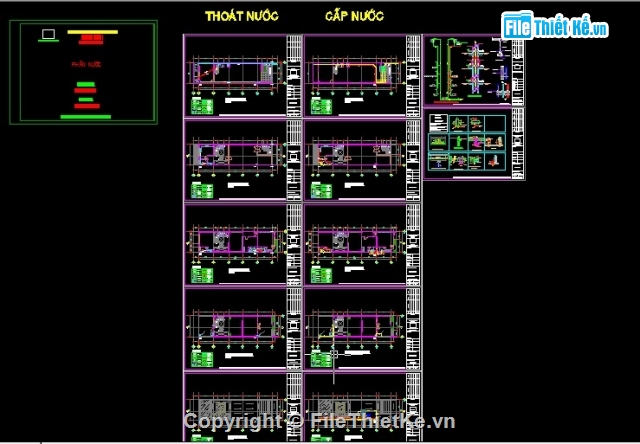

• Phần nước: Bao gồm bản vẽ mặt bằng, bản vẽ sơ đồ không gian cấp và thoát nước các tầng cùng hệ thống hứng nước mưa, bảng thống kê vật tư nước…
Dưới đây là một số hình ảnh trong tập bản vẽ đầy đủ các hạng mục:
Nguồn: Filethietke.vn
