Nhà thi đấu huyện đầy đủ bản vẽ, thuyết minh, kết cấu bê tông kèo mái thép, sân rộng 1008 m2 chuẩn thi đấu tất cả các môn


MÔ TẢ CHI TIẾT

3.Quy mô công trình

Hạng mục Nhà thi đấu thể thao thuộc dự án Trung tâm Thể dục Thể thao huyện M’Drắk  đáp ứng yêu cầu phục vụ cho Ban tổ chức, vận động viên, khách mời, nhân viên, khán  thính giả và các tầng lớp nhân dân:

4. Diện tích và các thông số cơ bản của công trình

Diện tích xây dựng công trình được xác định như sau:

TT

TÊN CÁC PHÒNG

SỐ NGƯỜI

TIÊU CHUẨN DT (M2)

DIỆN TÍCH (M2)

1

Sân thi đấu

36

28

1008

2

Khán đài

2200

0,3

660

3

Vệ sinh





150

4

Phòng chức năng





300

5

Giao thông, hành lang





100

6

Sảnh





100



DIỆN TÍCH SỬ DỤNG



2218



DIỆN TÍCH KẾT CẤU



52,36



TỔNG DIỆN TÍCH SÀN



2270,36

Qua đó, quy mô công trình được xác định như sau:

-   Diện tích khu đất: 2,001ha;

-   Diện tích xây dựng: 2217,36 m2;

-   Số tầng cao: 01 tầng có khán đài;

-   Mặt bằng khu đất có trục chính theo hướng Tây Nam- Đông Bắc.

-   Công trình bố trí vào khoảng giữa chính diện của Trung tâm thể dục – Thể thao.

-   Công trình có hệ thống đường giao thông nội bộ mạch lạc, thông thoáng.

-   Các công trình phụ trợ được đặt ở vị trí thuận tiện phục vụ cho hoạt động của toàn khu.

Hệ thống sân vườn, đường dạo được kết hợp hài hòa với các khu vực chức năng, tạo nên một không gian liên hoàn với môi trường cảnh quan phù hợp.

  1. Quy hoạch tổng mặt bằng

Khuôn viên của nhà thi đấu nằm ở vị trí trung tâm của Trung tâm thể dục, thể thao huyện M'Drắk thuộc tổ dân phố 5, thị trấn M'Drắk, trên trục đường Vành Đai của thị trấn. Vị trí tiếp giáp như sau:

  •  Phía Tây Bắc giáp đường giao thông, tiếp đến là sân vận động huyện;
  •  Phía Đông Nam giáp đường Ngô Quyền;
  •  Phía Đông Bắc giáp đường nội thị;
  •  Phía Tây Nam giáp đường Vành Đai.
  1. Nội dung, hình thức kiến trúc:

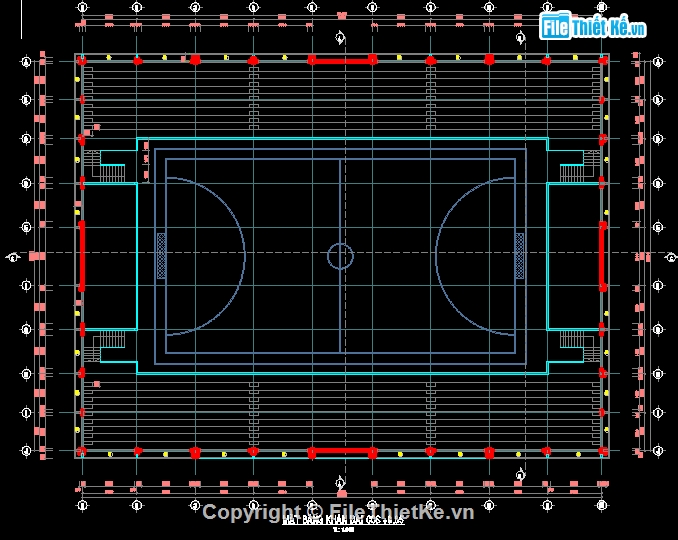

    • Mặt bằng: Với kích thước sân thi đấu được chọn là 42x24m, chiều cao thông thủy từ 13 m theo TCVN 4529-2012 .Chọn giải pháp kiến trúc đơn giản, với hình chữ nhật cân đối, với diện tích xây  dựng là: 53,8mx42,2m = 2146,7m2, tổng diện tích sân thi đấu là 1008m2.
    • Chiều cao đỉnh cột là 13m, chiều cao thông thủy phần sân thi đấu là 13,5m.

Công trình được chia làm 3 bộ phận chính:

  1. Sàn tập và thi đấu: kích thước 42x24m đặt ở trung tâm nhà thi đấu.

* Cấu tạo mặt sàn tập là sàn cấp phối theo TCVN-4205-2012:

Lớp phủ hỗn hợp dày 14cm gồm:

- Đất đỏ đập nhỏ: 70%

- Tro lò gạch: 15%

- Đất sét tán nhỏ: 10%

- Vôi bột: 3%

- Cát: 2%

Bên dưới là lớp đất đắp tưới nước đầm kỹ, lớp đất tự nhiên dọn sạch.

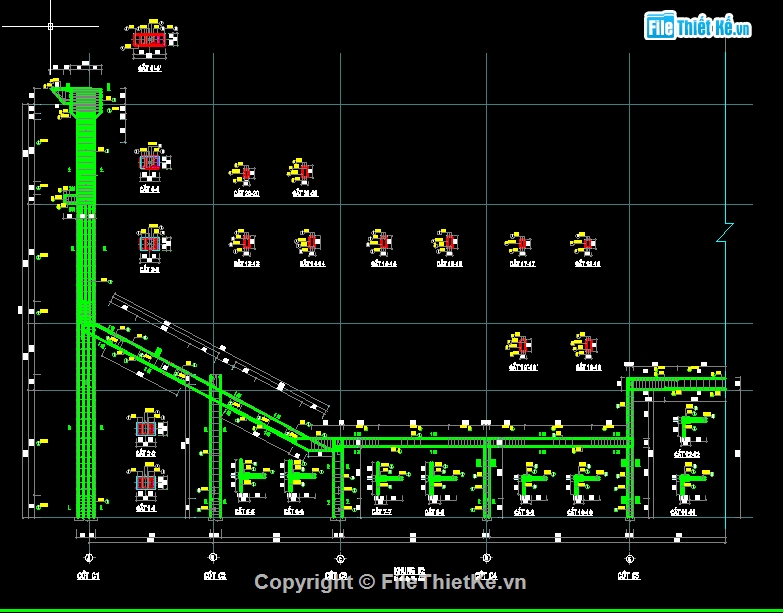

B. Khán đài: Sức chứa 2200 chỗ ngồi. Kích thước mỗi chỗ ngồi 0,6*0,4*0,35 m.

-Khán đài được bố trí ở hai bên chiều dọc sân đấu là vị trí quan sát tốt nhất trong đó mỗi khán đài có 09 bậc cho 1100 chỗ.

  • Thoát người bậc ngồi khán đài về 2 phía nên khoảng cách giữa 2 lối thoát trong phạm vi 50 m theo quy định.
  • Bậc đầu tiên được thiết kế cao hơn sàn 2,5 m có hệ lan can sắt vững chắc ngăn cách giữa vận động viên và khán giả.

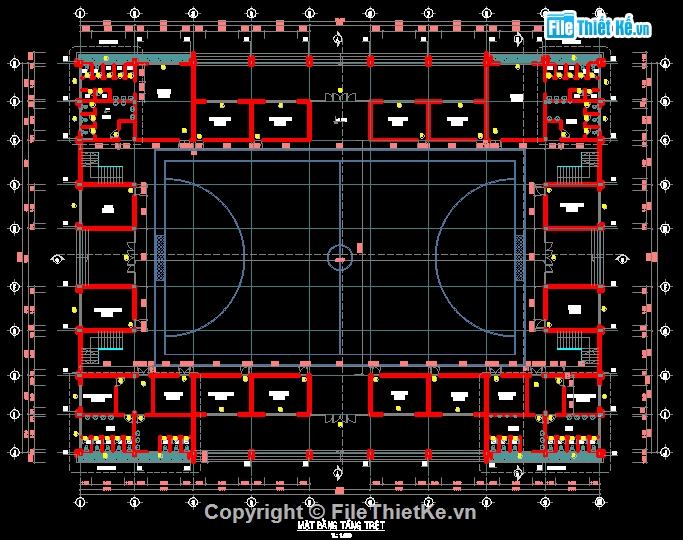

C. Bộ phận phục vụ và phụ trợ:

  • Khu vận động viên bao gồm các phòng: phòng nghỉ nhân viên, kho dụng cụ, ban quản lý, phòng gửi đồ, trọng tài, được bố trí toàn bộ dưới gầm khán đài A.
  • Các phòng thay quần áo, phòng vận động viên được chia đôi và bố trí toàn bộ dưới gầm khán đài B.
  • Các phòng vệ sinh: được bố trí tại 4 góc của tòa nhà.

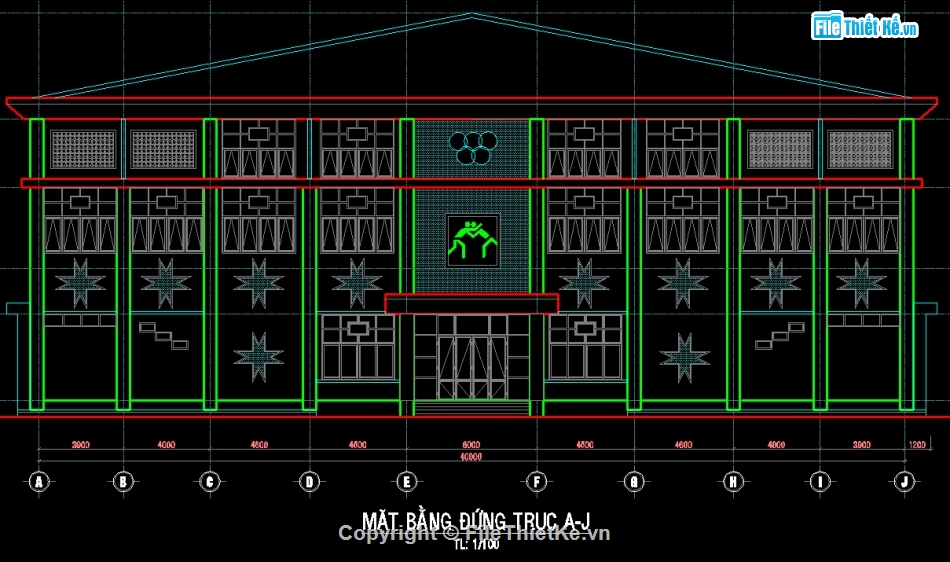

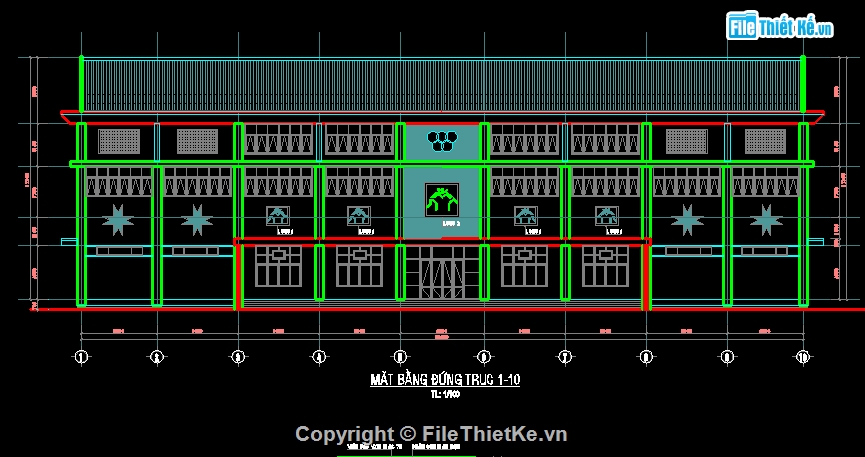

  • Mặt đứng: Khai thác phong cách hiện đại với những mảng kính lớn được phân cách bởi kết cấu trụ đứng. Hình thức kiến trúc đăng đối, trang nghiêm, khỏe khoắn phù hợp với chức năng sử dụng là nhà thi đấu thể dục thể thao trung tâm của một huyện.

Tóm lại công trình toà nhà thi đấu thể dục – thể thao của trung tâm thể dục – thể thao huyện được thiết kế theo phong cách hiện đại, phù hợp với công năng sử dụng và cảnh quan xung quanh.





HÌNH ẢNH DEMO

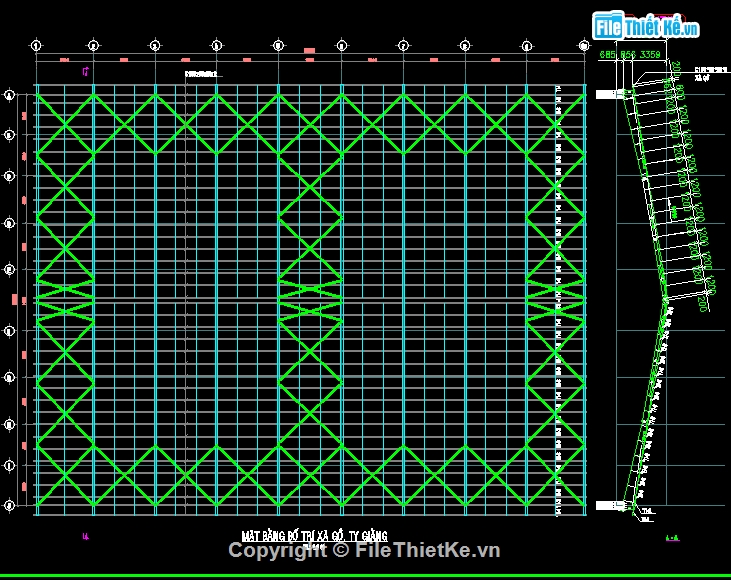

Bản vẽ nhà thi đấu,File cad nhà đa năng,Thiết kế nhà thi đấu thể thao,Bộ bản vẽ nhà thi đấu

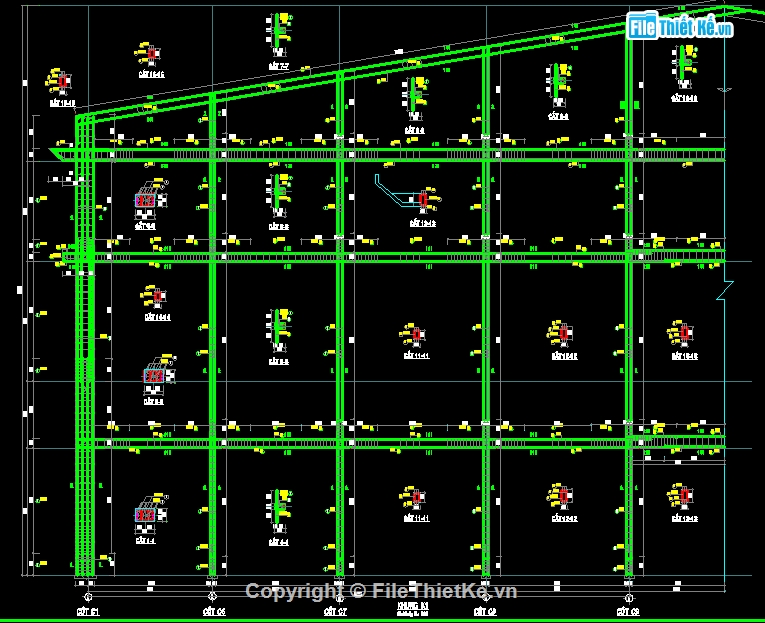

Bản vẽ nhà thi đấu,File cad nhà đa năng,Thiết kế nhà thi đấu thể thao,Bộ bản vẽ nhà thi đấu

Bản vẽ nhà thi đấu,File cad nhà đa năng,Thiết kế nhà thi đấu thể thao,Bộ bản vẽ nhà thi đấu

Bản vẽ nhà thi đấu,File cad nhà đa năng,Thiết kế nhà thi đấu thể thao,Bộ bản vẽ nhà thi đấu

Bản vẽ nhà thi đấu,File cad nhà đa năng,Thiết kế nhà thi đấu thể thao,Bộ bản vẽ nhà thi đấu

Bản vẽ nhà thi đấu,File cad nhà đa năng,Thiết kế nhà thi đấu thể thao,Bộ bản vẽ nhà thi đấu

Bản vẽ nhà thi đấu,File cad nhà đa năng,Thiết kế nhà thi đấu thể thao,Bộ bản vẽ nhà thi đấu

Bản vẽ nhà thi đấu,File cad nhà đa năng,Thiết kế nhà thi đấu thể thao,Bộ bản vẽ nhà thi đấu

Bản vẽ nhà thi đấu,File cad nhà đa năng,Thiết kế nhà thi đấu thể thao,Bộ bản vẽ nhà thi đấu

Nguồn: Filethietke.vn
