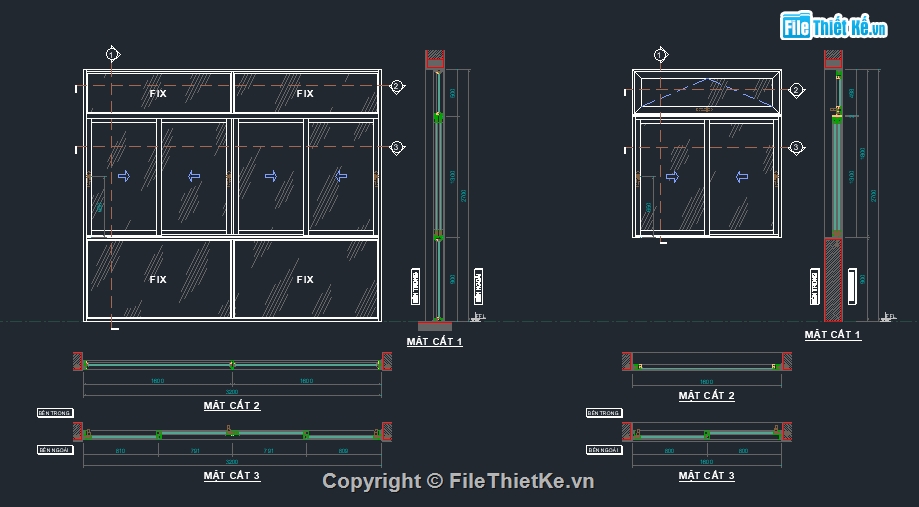

CỬA LÙA RAY BẰNG HỆ 93 (CỬA SỔ + CỬA ĐI):
Dùng hệ ray bằng (cửa trượt không lồi ray).
Có nhiều cấu hình: 1 cánh, 2 cánh, 3 cánh, 4 cánh, v.v.
Bao gồm bản vẽ mặt đứng, mặt cắt và bố trí kích thước lắp đặt.
CỬA XẾP TRƯỢT HỆ 63 MỞ NGOÀI:
Cửa xếp trượt nhiều cánh (từ 3 đến 6 cánh), mở ra phía ngoài.
Kết cấu ray trượt bên ngoài, phù hợp với không gian thoáng.
CỬA XẾP TRƯỢT HỆ 63 MỞ TRONG:
Cấu tạo tương tự như mở ngoài nhưng hướng mở vào trong.
Thiết kế tối ưu cho không gian hẹp hoặc an toàn trong nhà.

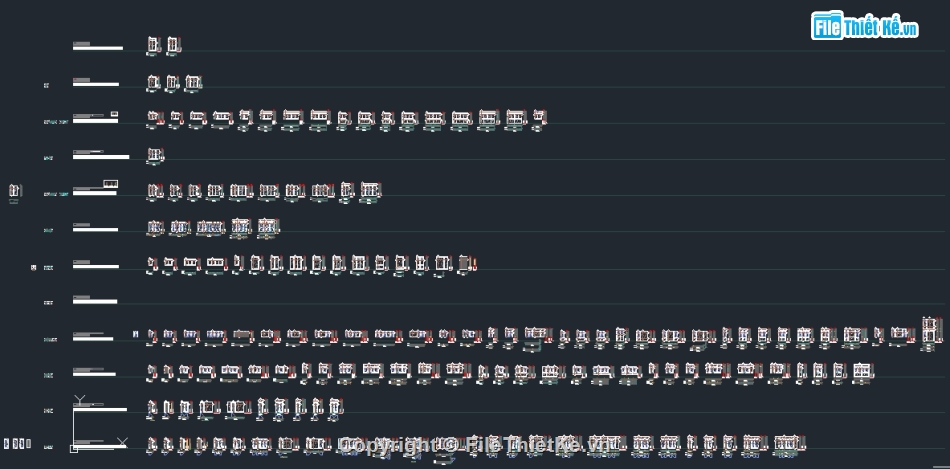

Chi tiết mặt đứng của các loại cửa (từ 1 cánh đến 6 cánh).

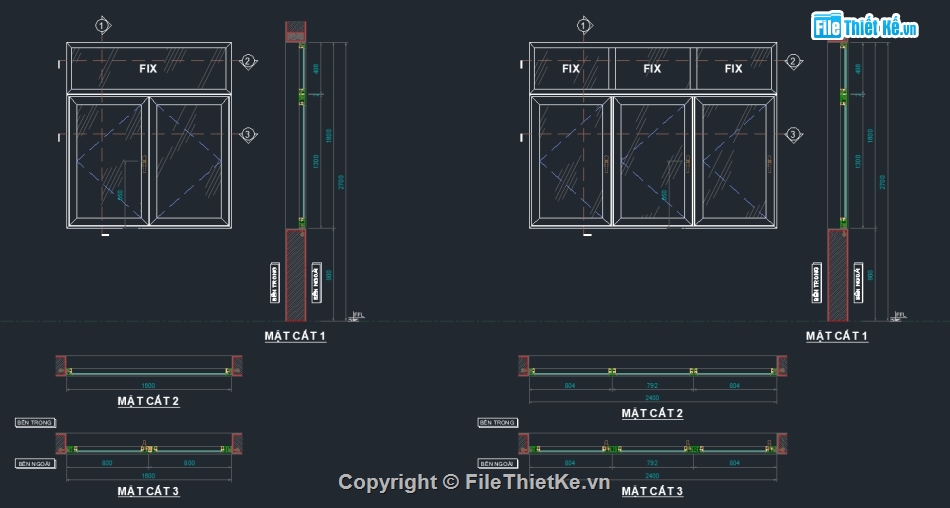

Mặt cắt dọc và mặt cắt ngang:
Thể hiện rõ cấu tạo khung bao, ray trượt, gioăng, kính, phụ kiện.
Đặc biệt có ghi chú vị trí bản lề, ray trượt trên-dưới, ngưỡng cửa.

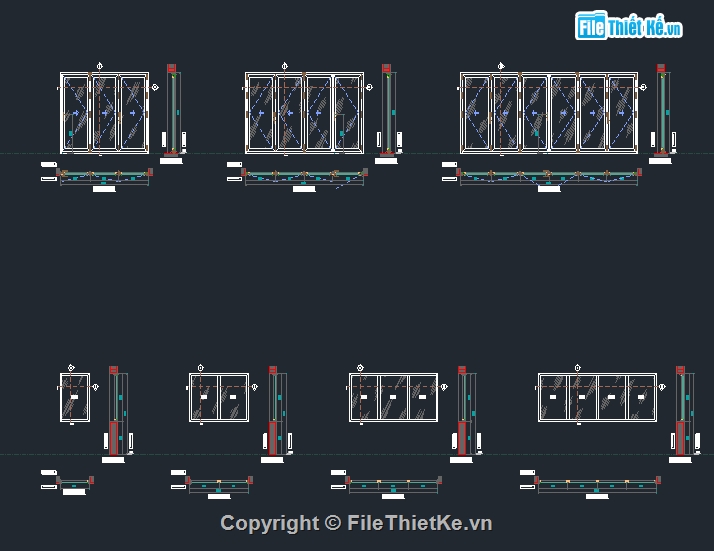

Dòng trên: Cửa xếp trượt mở ngoài hệ 63.
Dòng dưới: Cửa lùa hệ 93 (cửa đi + cửa sổ), cấu hình từ 1–4 cánh.
Nguồn: Filethietke.vn
