Bên phải ảnh là mô hình phối cảnh 3D của tòa văn phòng nhiều tầng, nổi bật với:
5 tầng nổi + mái (có bồn nước, sân thượng, mái tôn màu tím)
Mỗi tầng có bố trí nội thất như bàn làm việc, cây cảnh
Không gian xanh với cây lớn, thảm cỏ, sân trước – sau
Mặt tiền thiết kế hiện đại, kết hợp màu trung tính (xám – vàng)
Giao thông phía trước: có vỉa hè, hàng rào, xe hơi – xe máy lưu thông
Mục tiêu đồ án:
Thể hiện khả năng thiết kế, lập tiến độ, quản lý xây dựng dự án văn phòng thực tế.
Kết hợp các phần mềm như Revit, Navisworks, Microsoft Project để mô hình hóa và quản lý.

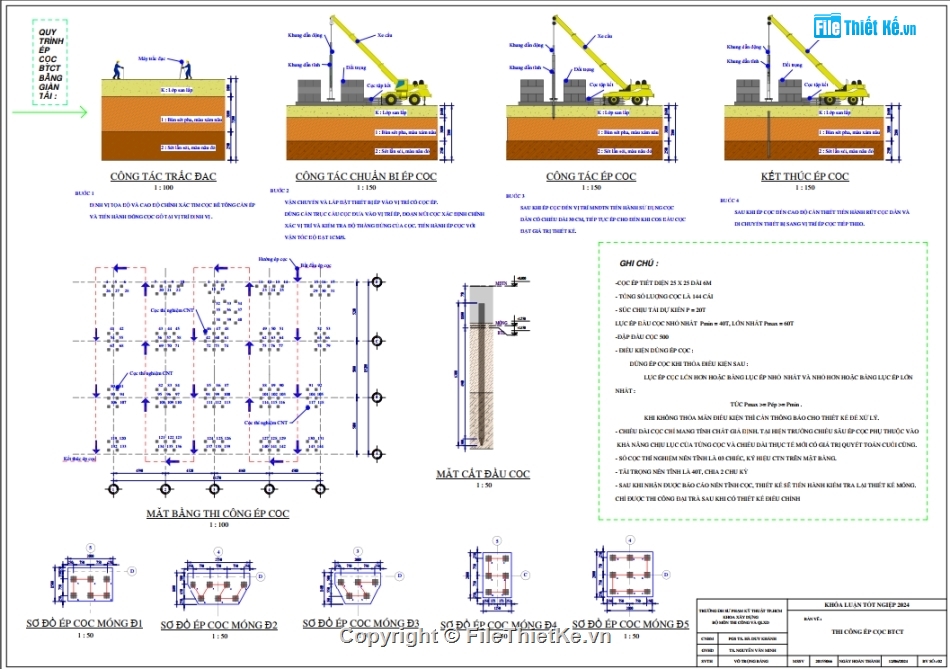

Quy trình ép cọc (theo từng bước, kèm minh họa 3D):
Công tác trắc đạc:
Xác định vị trí cọc ép trên mặt bằng bằng máy trắc đạc.
Chuẩn bị mặt bằng thi công.
Chuẩn bị ép cọc:
Lắp đặt hệ móc kéo cọc.
Đặt tạ tải, khung dẫn hướng cọc.
Tiến hành ép cọc:
Máy ép cọc tác dụng lực đẩy cọc xuống nền.
Kiểm tra độ thẳng đứng, chiều sâu.
Kết thúc ép cọc:
Ngưng ép khi đạt tải yêu cầu hoặc đến chiều sâu thiết kế.
Cắt cọc, nghiệm thu.
....

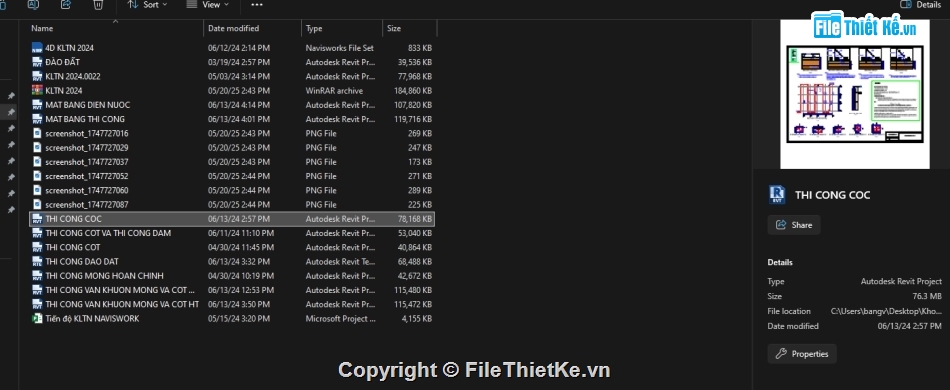

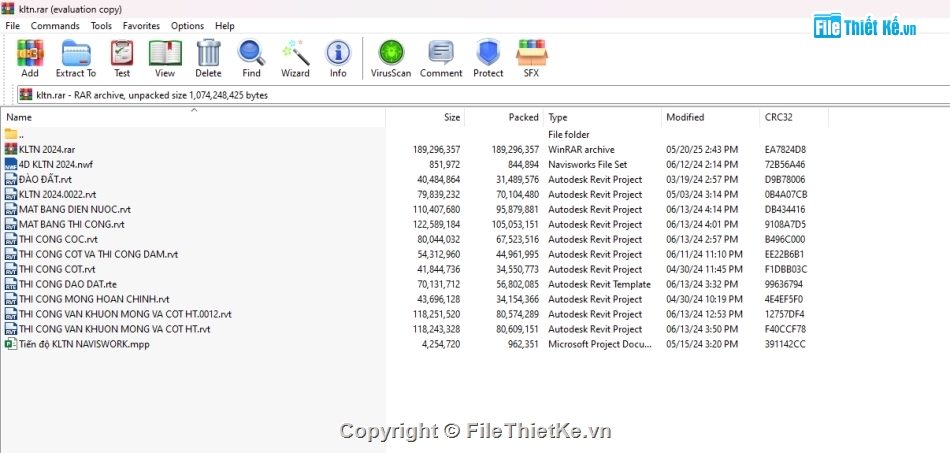

Dựa vào danh sách các file .rvt, .rte, .nwf, .mpp bên cạnh, có thể suy ra file .rar này chứa toàn bộ dự án Khóa luận tốt nghiệp (KLTN) ngành xây dựng/kỹ thuật công trình với các nội dung chính như:
📁 Dự đoán nội dung bên trong KLTN 2024.rar bao gồm:
Thành phần Mô tả nội dung
📐 File Revit (.rvt) Các bản vẽ kỹ thuật: mặt bằng thi công, hệ thống điện nước, cọc, đài móng, cột, ván khuôn...
📄 Template Revit (.rte) Mẫu dự án thiết lập sẵn (template KLTN)
🗂️ File Navisworks (.nwf) Dùng để mô phỏng tiến độ thi công 4D (kết hợp mô hình và thời gian)

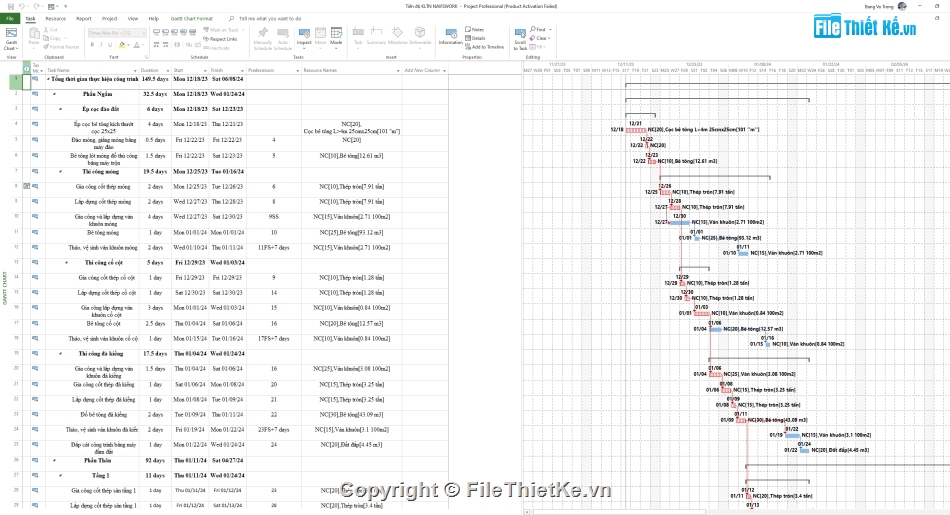

📊 File Microsoft Project (.mpp) Tiến độ thi công chi tiết
📁 Tài liệu tổng hợp Có thể bao gồm thuyết minh, bản vẽ PDF, bảng tính, hình ảnh (chưa hiển thị trong ảnh)
🛠️ Mục đích sử dụng:
Phục vụ báo cáo khóa luận tốt nghiệp
Mô phỏng thiết kế thi công công trình thực tế bằng Revit + Navisworks
Trình bày đầy đủ từ khảo sát, thiết kế, mô hình hóa, đến tiến độ thi công
Nguồn: Filethietke.vn
