Cống hộp đổ tại chỗ 1 ngăn kích thước 3x3m chiều dài L=7.7m. Nội dung file bao gồm bản vẽ .dwg: bình đồ, sơ họa cống, bố trí chung, bố trí cốt thép.


MÔ TẢ CHI TIẾT
THUYẾT MINH KỸ THUẬT
Hiện trạng công trình:
– Tại vị trí cọc KM94+616.20 hiện chưa có công trình thoát nước, hướng thoát theo trục Tây – Đông.
Giải pháp thiết kế cống:
– Cấu tạo: Đề xuất xây dựng cống hộp khẩu độ 1x(3.0×3.0)m, kết cấu đổ tại chỗ.
Hướng đặt cống vuông góc với tim tuyến đường;
Chiều cao đất đắp phủ trên đỉnh cống trung bình khoảng 1,2m;
Chiều dài tổng thể của cống là 7,675m, độ dốc dọc cống thiết kế 0,5%.
– Giải pháp kết cấu:
Thân cống sử dụng bê tông cốt thép đổ tại chỗ, mác 30MPa;
Đầu cống phía thượng lưu và hạ lưu cũng đổ tại chỗ bằng BTCT 30MPa;
Móng cống đổ trên lớp đá dăm đệm, sử dụng bê tông lót mác 10MPa;
Khu vực đầu cống và sân cống gia cố bằng bê tông xi măng mác 16MPa.
Phương án thi công:
– Thi công cống đồng bộ cùng tiến độ với phần nền đường, tuân thủ trình tự và chi tiết thể hiện trong hồ sơ bản vẽ biện pháp thi công.
Các lưu ý kỹ thuật:
– Đơn vị đo trong bản vẽ là cm; cao độ thể hiện bằng đơn vị mét (m);
– Bản vẽ chi tiết sẽ thể hiện cụ thể bố trí cốt thép các hạng mục;
– Việc đắp đất hai bên mang cống phải tuân thủ Quyết định TCCS 41:2022/TCĐBVN.

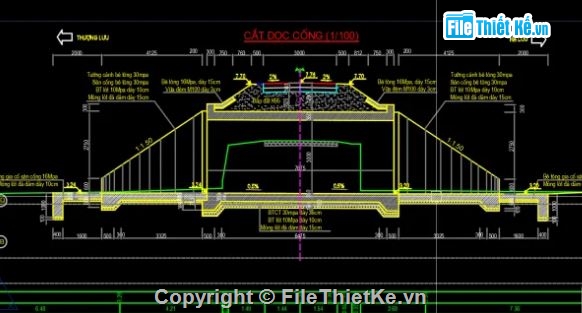

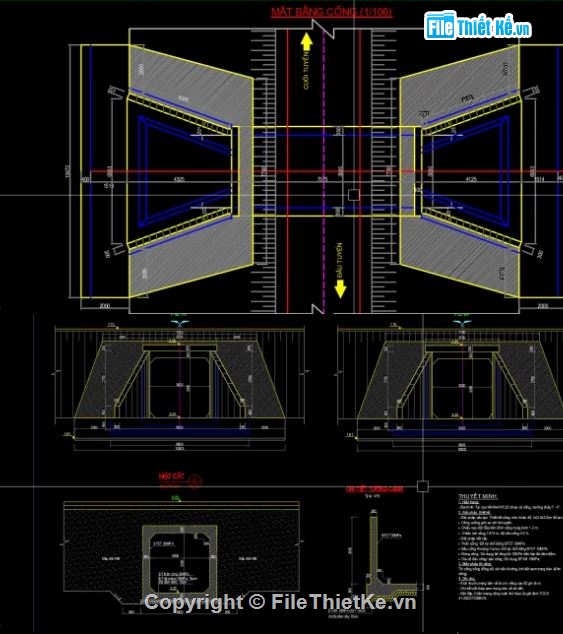

HÌNH ẢNH DEMO
