Gửi tới các bạn tập bản vẽ cầu dầm I 1 nhịp 24m đầy đủ các hạng mục bản vẽ cấu tạo cầu và bảng tính khối lượng, thuyết minh và bản tính cầu.
Có thể nói tập bản vẽ này đầy đủ nhất trong số tập bản vẽ cầu dầm I 1 nhịp 24m đang được chia sẻ trong cộng đồng mạng. Không những có ích trong việc tham khảo trong quá trình thiết kế và học tập mà còn có thể sử dụng đưa vào thi công nếu được chủ đầu tư đồng ý.
Tập bản vẽ được chia làm 9 phần:
1-Thuyết minh : Bao gồm thuyết minh cầu;
2-Phần chung: Bao gồm tiêu chuẩn kỹ thuật, bình đồ cầu, bố trí chung cầu... ;
3-Kết cấu phần dưới: Bao gồm cấu tạo mố, bố trí cốt thép mố, bản quá độ, cọc khoan nhồi D1m, tứ nón...;
4-Kết cấu phần trên: Bao gồm bố trí chung nhịp, cấu tạo dầm, bản mặt cầu, gối cầu, khe co giãn, lan can...;
5-Đường đầu cầu: Bao gồm mặt cắt ngang đại diện, trắc dọc, trắc ngang đường đầu cầu...;
6-Tổ chức thi công: Bao gồm mặt bằng công trường, bệ đúc dầm, thi công mố, thi công nhịp...;
7-Đường công vụ, cầu tạm: Bao gồm bản vẽ cầu tạm, trắc dọc, trắc ngang đường công vụ...;
8-Khối lượng và tiến độ: Bao gồm bảng khối lượng toàn cầu, bản tiến độ thi công chỉ đạo...;
9-Bản tính cầu: Bao gồm bản tính kết cấu phần dưới và kết cấu phần trên.

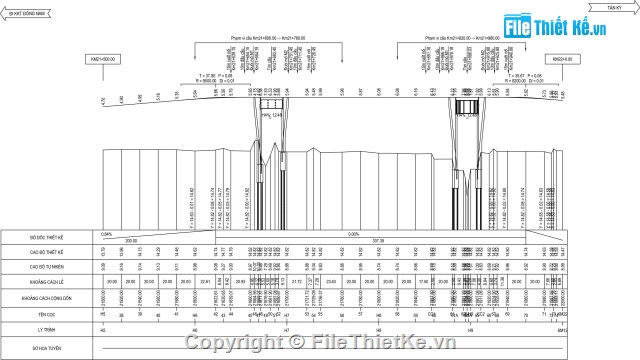

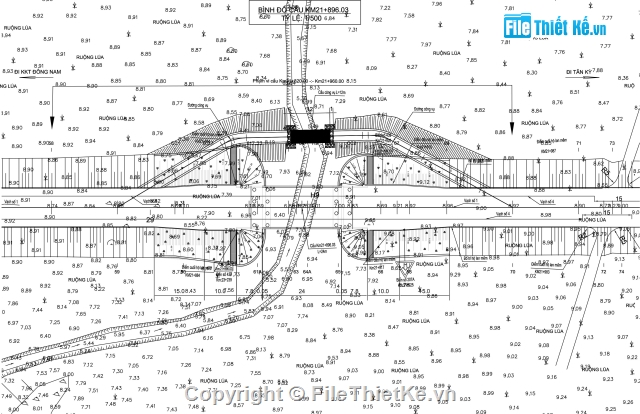

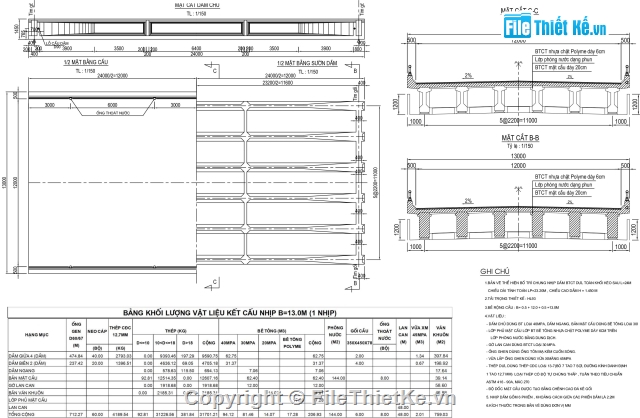

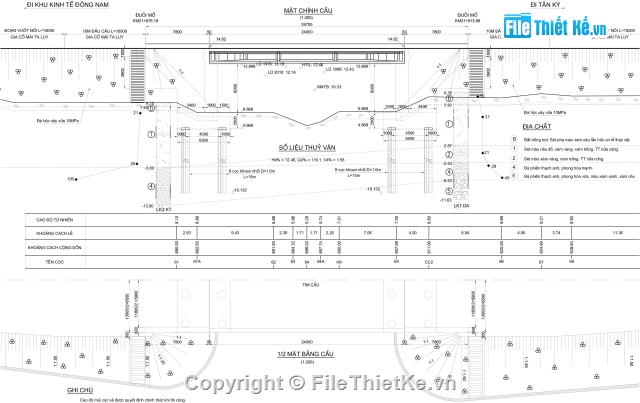

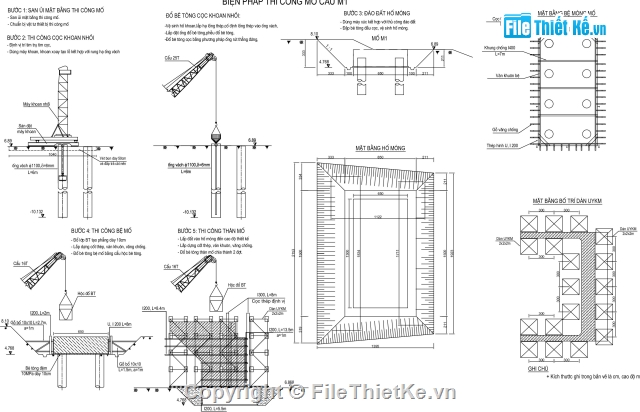

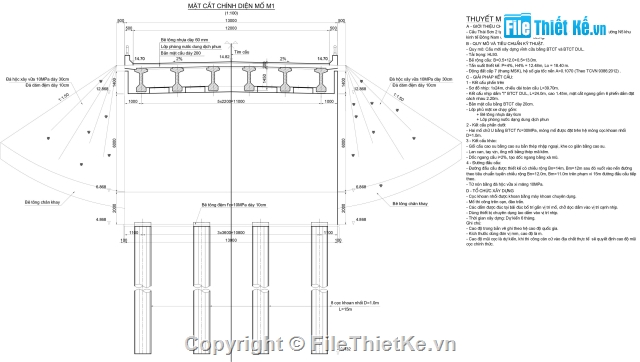

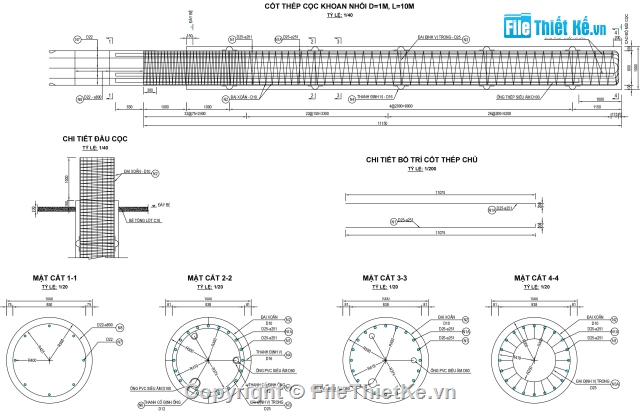

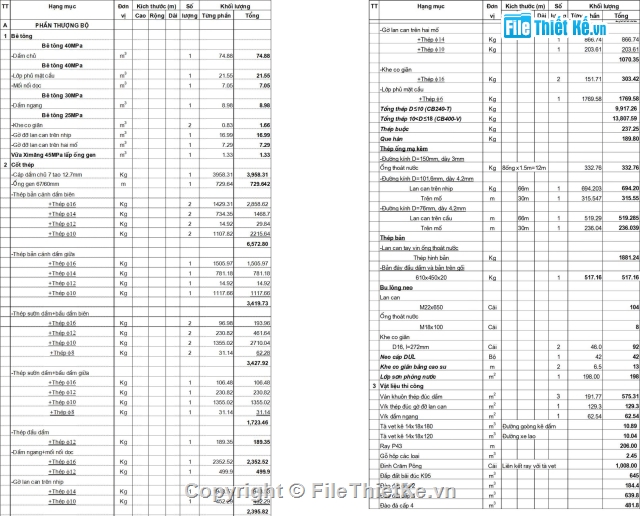

Dưới đây là một số hình ảnh trong tập bản vẽ cầu dầm I 1 nhịp 24m đầy đủ các hạng mục:
http://www.upsieutoc.com/image/pmAZuN
http://www.upsieutoc.com/image/pmAJdY
http://www.upsieutoc.com/image/pmAGw0
http://www.upsieutoc.com/image/pmALoA
http://www.upsieutoc.com/image/pmAQpL
http://www.upsieutoc.com/image/pmAluh
http://www.upsieutoc.com/image/pmA0d8
Nguồn: Filethietke.vn
