Bản vẽ thiết kế cầu tạm bằng thép B=3,5m 3 nhịp dài 25m. Khác với dạng kết cấu khác, cầu tạm dạng dầm liên tục trên hệ móng cọc đóng bằng thép hình chữ H vào đất nền.


MÔ TẢ CHI TIẾT

Bản vẽ thiết kế cầu tạm bằng thép B=3,5m 3 nhịp dài 25m. Khác với dạng kết cấu khác, cầu tạm dạng dầm liên tục trên hệ móng cọc đóng bằng thép hình chữ H vào đất nền.

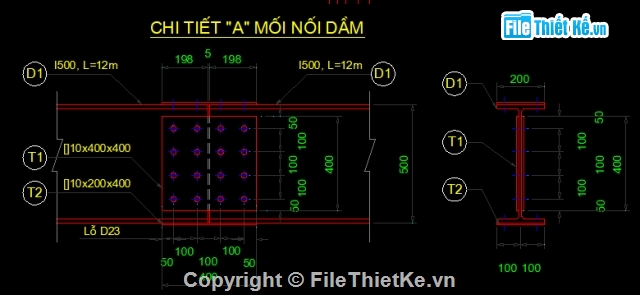

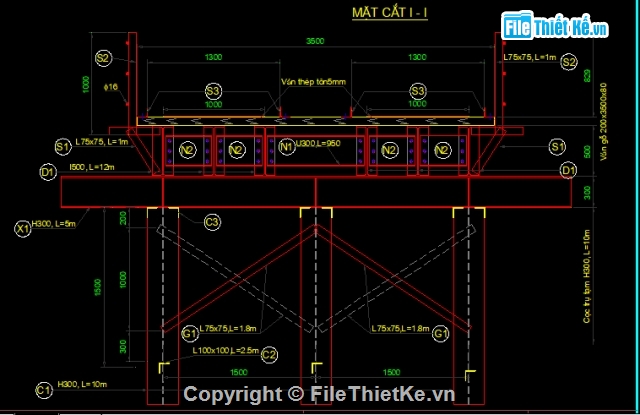

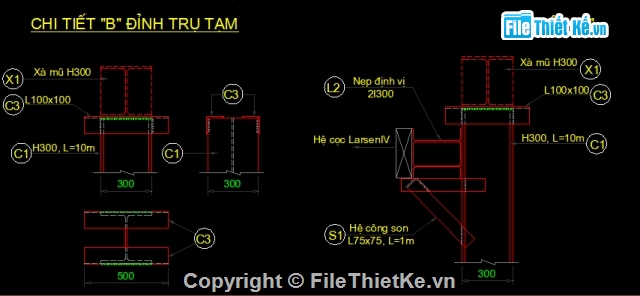

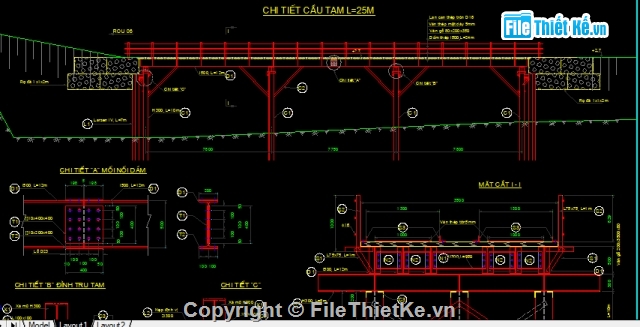

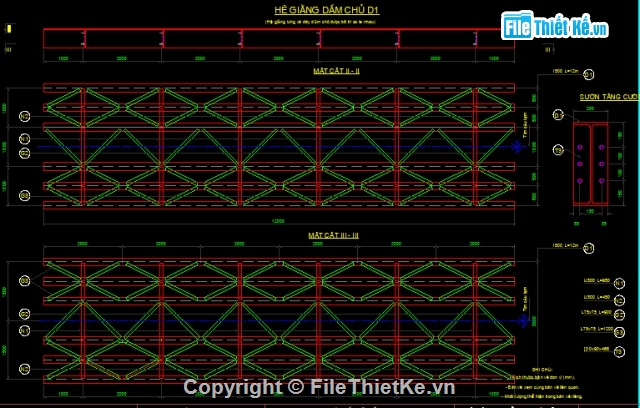

Bản vẽ thiết kế bao gồm bố trí các mặt đứng, mặt bằng, mặt cắt và các chi tiết, cấu tạo các bộ phận của cầu tạm.

Rất nhiều file hồ sơ, bản vẽ công trình cầu đường, dân dụng các bạn tìm theo link sau:

https://www.filethietke.vn/thanh-vien/ly-31005.htm



HÌNH ẢNH DEMO

Cầu tạm,cầu dẫn,cầu thép,dầm dẫn,cầu tạm phục vụ,cọc thép

Cầu tạm,cầu dẫn,cầu thép,dầm dẫn,cầu tạm phục vụ,cọc thép

Cầu tạm,cầu dẫn,cầu thép,dầm dẫn,cầu tạm phục vụ,cọc thép

Cầu tạm,cầu dẫn,cầu thép,dầm dẫn,cầu tạm phục vụ,cọc thép

Cầu tạm,cầu dẫn,cầu thép,dầm dẫn,cầu tạm phục vụ,cọc thép

Nguồn: Filethietke.vn



LINK DOWNLOAD

CAUTAM3-TT2.rar [209 KB]
