Bản vẽ thiết kế cổng nghĩa trang kích thước 12.6x4x 8.35m

[Mã file 102594]
  1 Đánh giá    Viết đánh giá
 0      507      0
Phí tải: 19 Xu (1Xu = 1.000đ)
Danh mục
Thể loại
Nhóm file
Ngày đăng
29-5-2023
Loại file
Full file
Dung lượng
4.31 MB

Bản vẽ autocad cổng nghĩa trang đá bia kích thước 12.6x4x 8.35m gồm 1 lối đi chính và 2 lối đi phụ. File rất có giá trị tới các bạn tham khảo.


MÔ TẢ CHI TIẾT

- Hình thức cổng tam quan bao gồm 1 lối đi chính rộng 5.6m và 2 lối đi phụ rộng 2.5m

- Quy mô: Cổng kết cấu bê tông cốt thép, mái đổ bê tông cốt thép dán ngói vẩy cá

- Hồ sơ bản vẽ gồm:

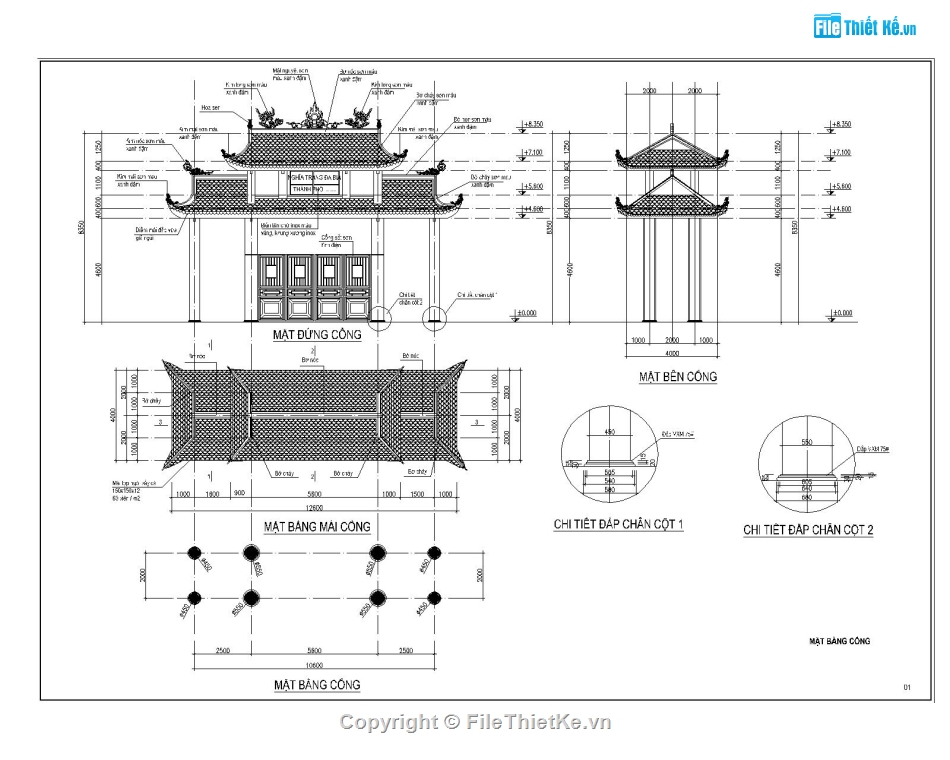

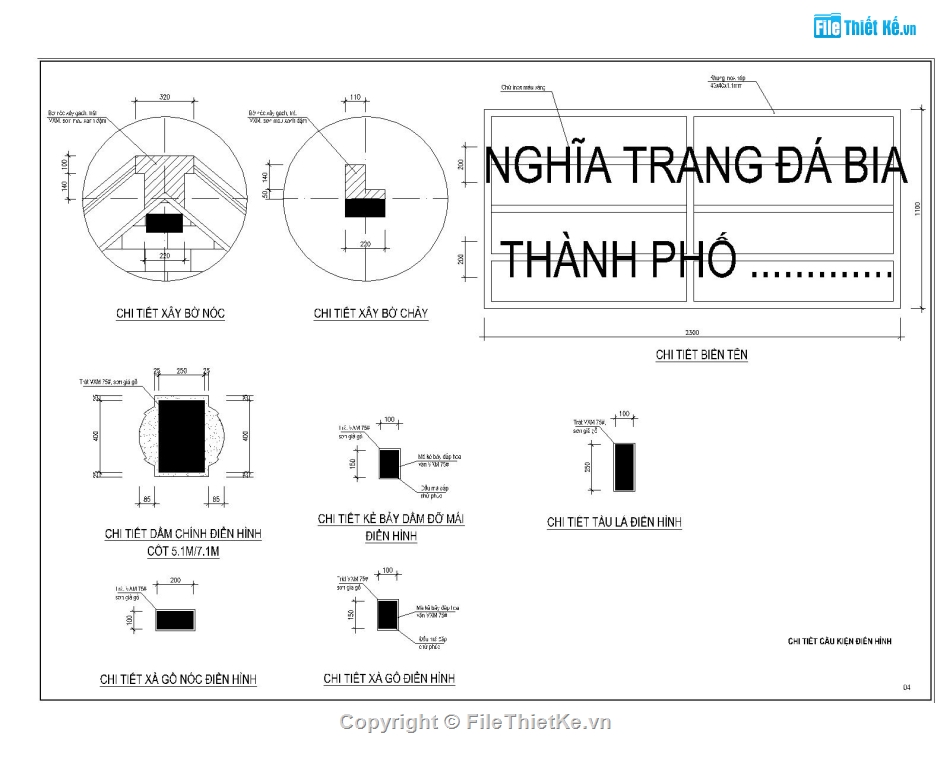

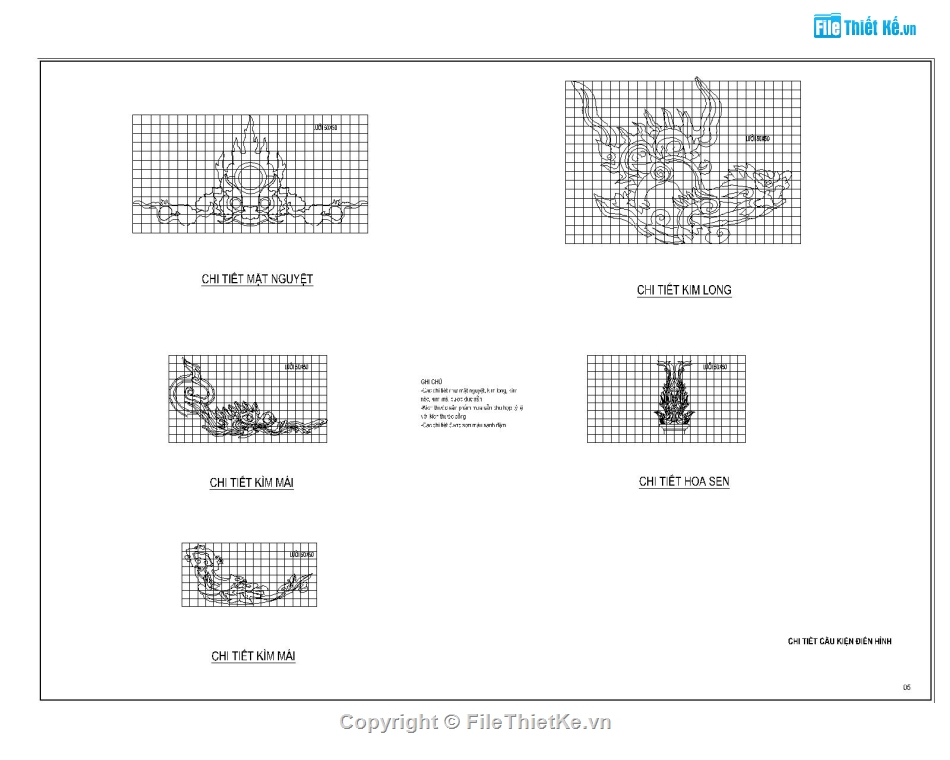

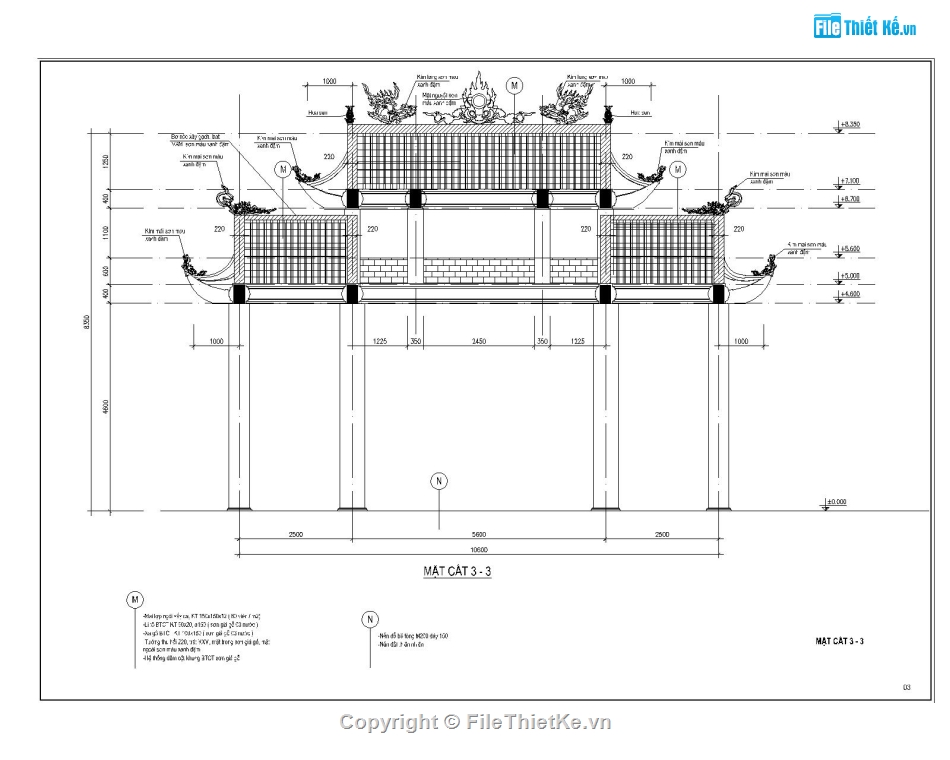

+ Bản vẽ kiến trúc: Mặt bằng, mặt đứng, mặt cắt, chi tiết

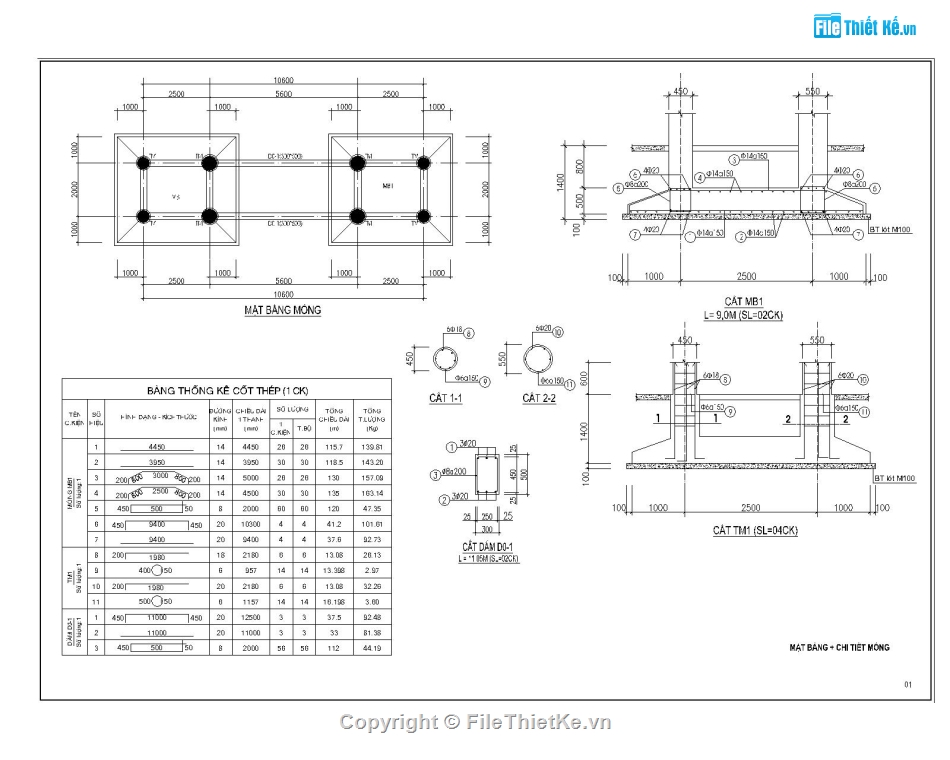

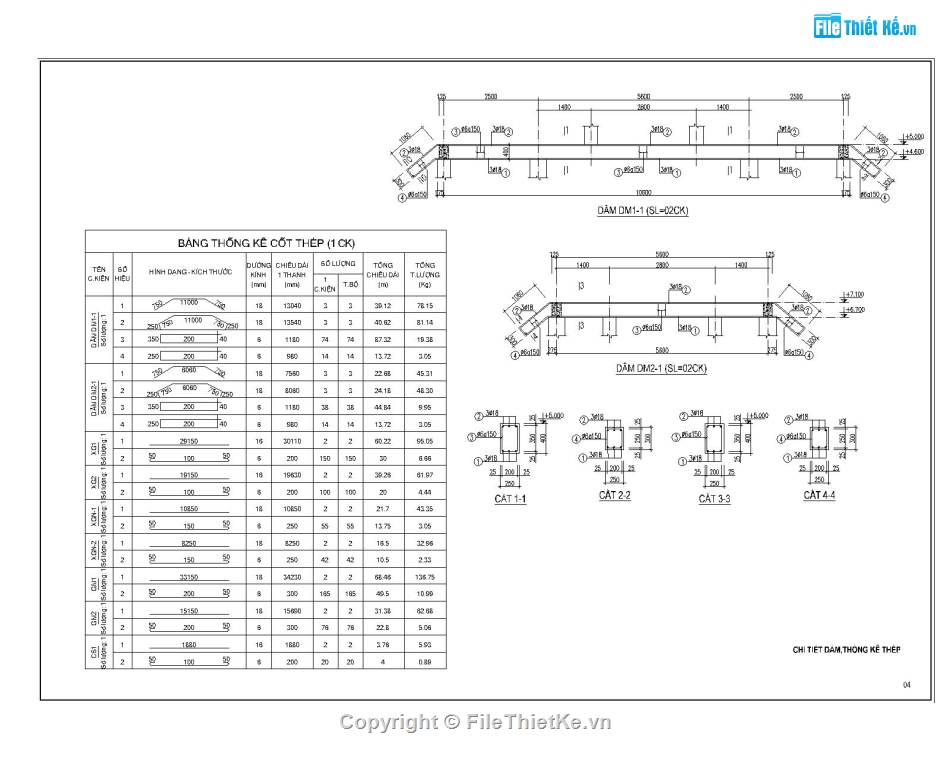

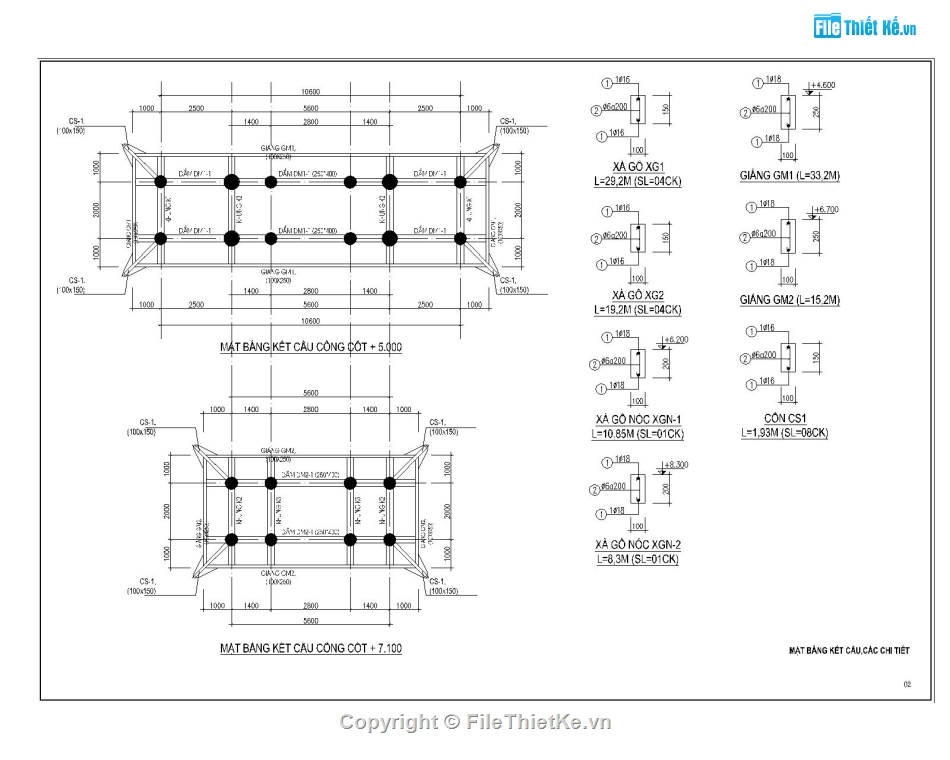

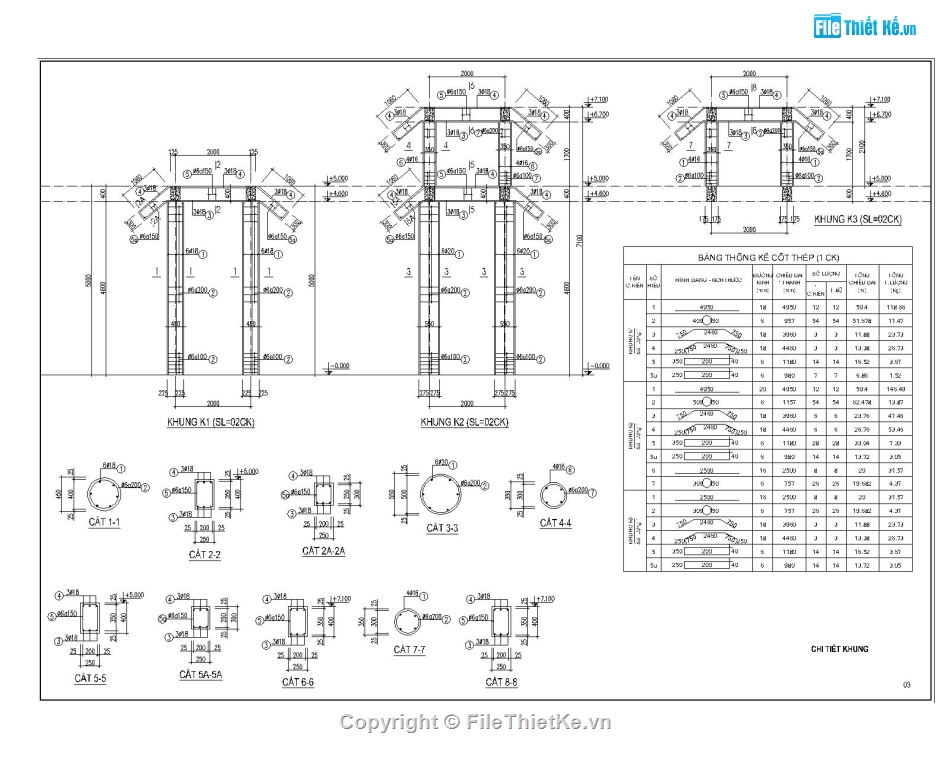

+ Bản vẽ kết cấu: Mặt bằng móng, chi tiết móng, mặt bằng kết cấu, chi tiết kết cấu, bảng thống kê



HÌNH ẢNH DEMO

bản vẽ cổng nghĩa trang,bản vẽ cổng đẹp,thiết kế cổng nghĩa trang

bản vẽ cổng nghĩa trang,bản vẽ cổng đẹp,thiết kế cổng nghĩa trang

bản vẽ cổng nghĩa trang,bản vẽ cổng đẹp,thiết kế cổng nghĩa trang

bản vẽ cổng nghĩa trang,bản vẽ cổng đẹp,thiết kế cổng nghĩa trang

bản vẽ cổng nghĩa trang,bản vẽ cổng đẹp,thiết kế cổng nghĩa trang

bản vẽ cổng nghĩa trang,bản vẽ cổng đẹp,thiết kế cổng nghĩa trang

bản vẽ cổng nghĩa trang,bản vẽ cổng đẹp,thiết kế cổng nghĩa trang

bản vẽ cổng nghĩa trang,bản vẽ cổng đẹp,thiết kế cổng nghĩa trang

Nguồn: Filethietke.vn



LINK DOWNLOAD

cong nghia trang.zip [4.31 MB]

File đã được kiểm thử
     Báo vi phạm bản quyền
Pass giải nén (Nếu có):
filethietke.vn
DOWNLOAD
(19 Xu)
