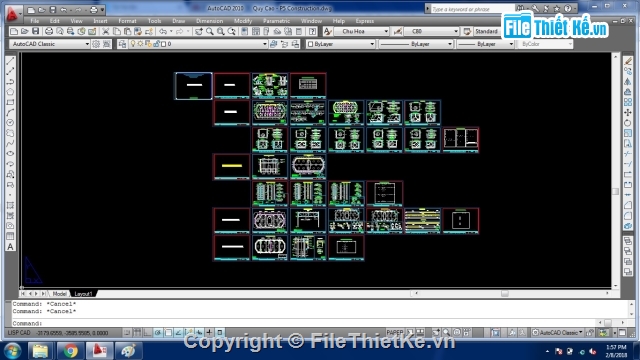

Biện pháp thi công thùng chụp trụ P5_Cầu Quý Cao_Hải Phòng (Bản vẽ + Bảng tính)

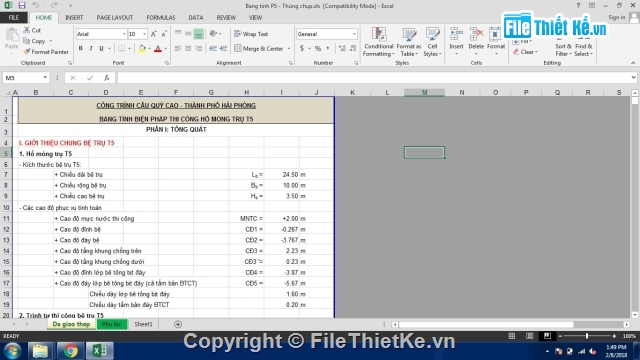

1. Thông số chung:
- Kích thước bệ: WxBXH = 10x24.5x3.5m
- Mực nước thi công: +2.00m
- Cao độ đỉnh bệ: -0.267m
- Cao độ đáy bệ: -3.767m

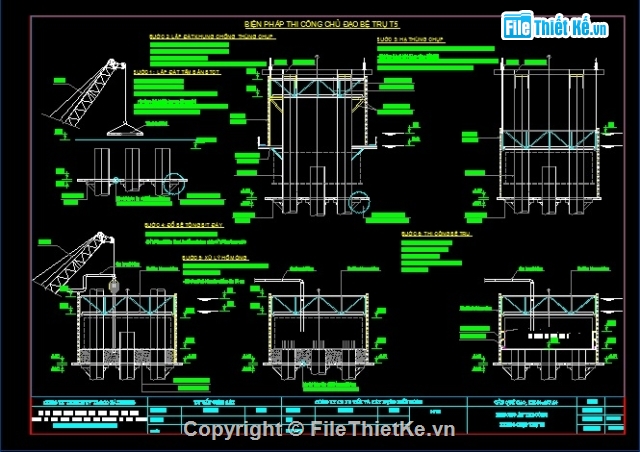

2. Trình tự thi công bệ trụ T5
- Hạ các tấm bản BTCT dày 20 cm đến cao độ đỉnh conson H350 được hàn sẵn trên ống vách
- Lắp dựng khung chống và thùng chụp trên sàn đạo
- Hạ thùng chụp đến cao độ thiết kế, bịt khe hở giữa các tấm bản
- Đổ bê tông bịt đáy
- Hút cạn nước hố móng
- Lắp đặt ván khuôn, cốt thép bệ trụ
- Đổ bê tông bệ trụ (02 đợt)
