1.1 Phương án kết cấu cầu
1.1.1 Vị trí cầu
Cầu vượt qua kênh...... tại Km42+281. Tim ngang cầu xiên góc so khoảng 20 độ so với tim dòng chảy.
1.1.2 Kết cấu nhịp

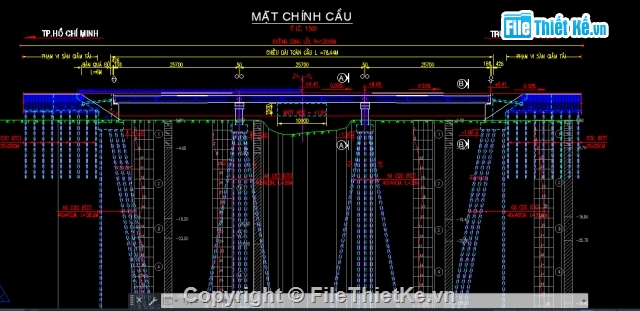

Sơ đồ nhịp : gồm 3 nhịp bố trí theo sơ đồ : 3x25.7m, tổng chiều dài cầu (tính đến mép sau của 2 tường đầu mố) là 78.44m;

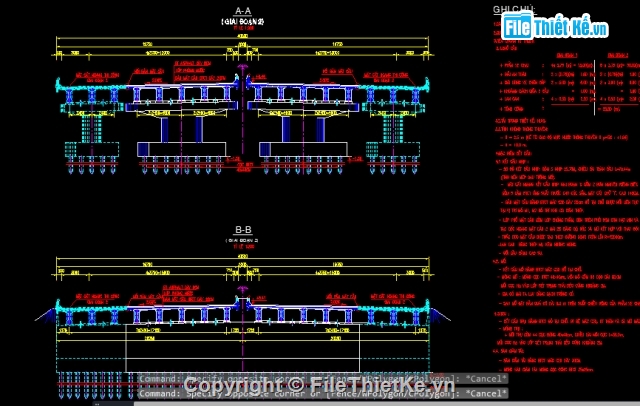

Mặt cắt ngang cầu gồm 2 đơn nguyên riêng biệt, mỗi đơn nguyên rộng 12.25m gồm 5 phiến dầm “I” BTCT mác C40 dự ứng lực hậu áp, đúc sẵn, chiều cao dầm 1.45m. Khoảng cách giữa các dầm là 2.45m;
Trắc dọc cầu được tạo theo đường cong tròn lồi R=12,000m;
Bản mặt cầu bằng BTCT mác C35 dày 20cm được nối liên tục nhiệt tại vị trí trụ T1, T2. Tại vị trí mố M1, M2 bố trí khe co dãn thép;
Lớp phủ mặt cầu gồm lớp chống thấm, bên trên phủ BTN hạt mịn dày 5cm và lớp BTN tạo nhám dày 3cm. Mặt cầu được tạo dốc ngang 2 mái 2%. Độ dốc ngang được tạo bằng cách thay đổi cao độ gối kết hợp với độ dốc ngang xà mũ. Trước khi thi công lớp BTN hạt mịn cần tưới 1 lớp nhựa dính bám tiêu chuẩn 1.0 kg/m2;
Dầm ngang bằng BTCT mác C30 đổ tại chỗ;
Lan can bằng thép mạ kẽm;
Gối cầu bằng cao su. Mặt trên các gối di động (dưới đáy dầm) được bố trí các tấm teflon để dầm có thể trượt dọc cầu;
Khe co giãn: sử dụng loại khe co giãn bằng thép;
Hệ thống thoát nước mặt cầu gồm các ống gang 150 mm phân bố dọc theo chiều dài cầu ở sát mép 2 bên lan can, khoảng cách giữa các ống khoảng 8m theo phương dọc cầu;
Chiếu sáng: bệ cột đèn chiếu sáng bố trí cách khoảng 25.7m theo phương dọc cầu; trên mặt cắt ngang bố trí 1 cột ở lan can giữa.
1.1.3 Kết cấu mố

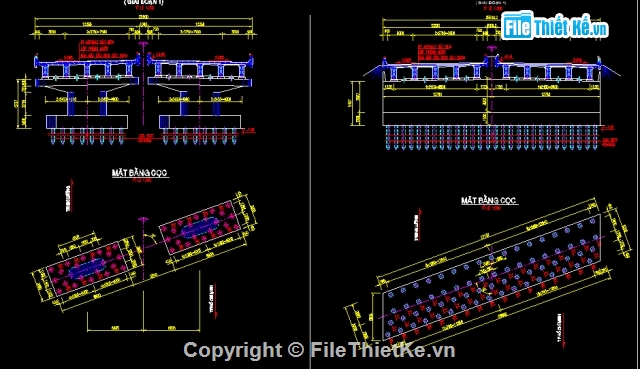

Kết cấu mố dạng tường chắn bằng BTCT mác C30 đổ tại chỗ. Móng mố dùng móng cọc BTCT 40x40cm, mỗi mố gồm 68 cọc, chiều dài mỗi cọc dự kiến là L=38m, mũi cọc hạ vào lớp cát hạt trung khoảng 7m, chiều dài cọc sẽ được quyết định chính thức khi có kết quả thử cọc;
Sau mố đặt bản quá độ bằng BTCT mác C25 dài 6m trên suốt bề rộng 11.25m của phần xe chạy. Nền cát dưới bản quá độ được đầm chặt đạt K0.98.
1.1.4 Kết cấu trụ
Trụ dạng thân đặc được bo tròn 2 đầu nhằm hạn chế cảm giác cầu xiên. Thân trụ có chiều dày 1.4m bằng BTCT mác C30 đổ tại chỗ. Bệ cọc bằng BTCT mác C30 đổ tại chỗ;
Mũ trụ: bằng BTCT mác C30 đổ tại chỗ;

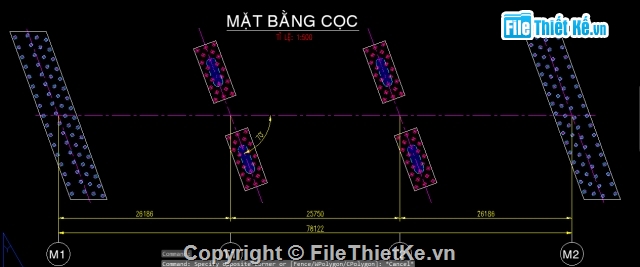

Móng cọc : dùng cọc đóng BTCT mác C30, tiết diện 40x40cm. Mỗi trụ gồm 44 cọc, chiều dài mỗi cọc dự kiến là L=38m, mũi cọc hạ sâu vào lớp cát hạt trung khoảng 7m, chiều dài cọc sẽ được quyết định chính thức khi có kết quả thử cọc.
