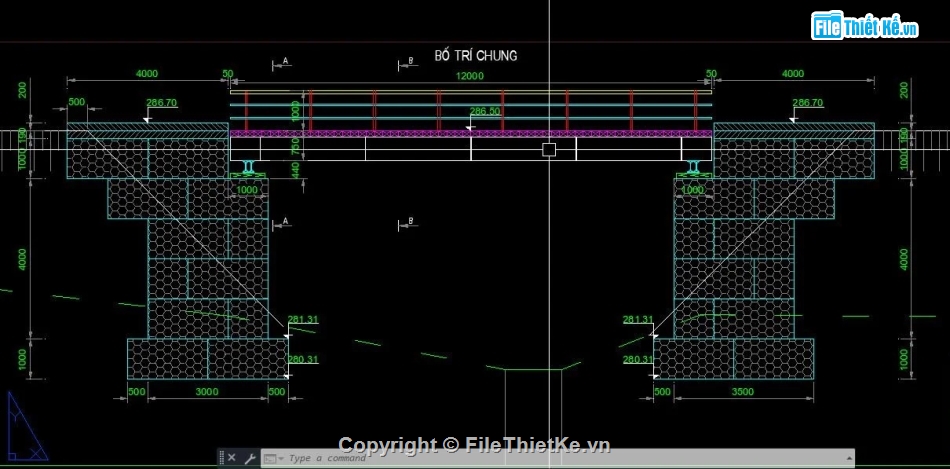

File là bản vẽ thiết kế công trình cầu tạm L= 12m phục vụ thi công, đi lại của dân trong quá trình thi công cầu chính. Cầu tạm dạng kết cấu bằng thép hình L=12m bề rộng B=4m. Kết cấu nhịp kê trên mố dạng rọ đá.

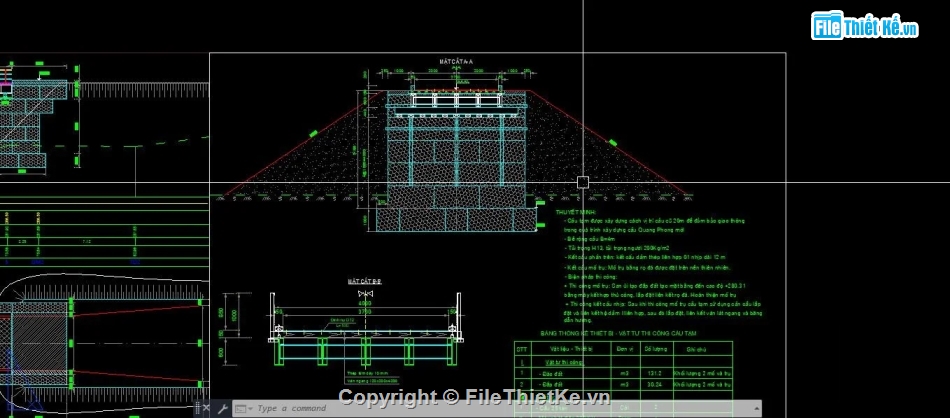

THuyết minh cầu
– Cầu tạm được xây dựng cách vị trí cầu cũ 20m để đảm bảo giao thông trong quá trình xây dựng cầu mới
– Bề rộng cầu B=4m
– Tải trọng H13, tải trọng người 200Kg/m2
– Kết cấu phần trên: kết cấu dầm thép liên hợp 01 nhịp dài 12 m

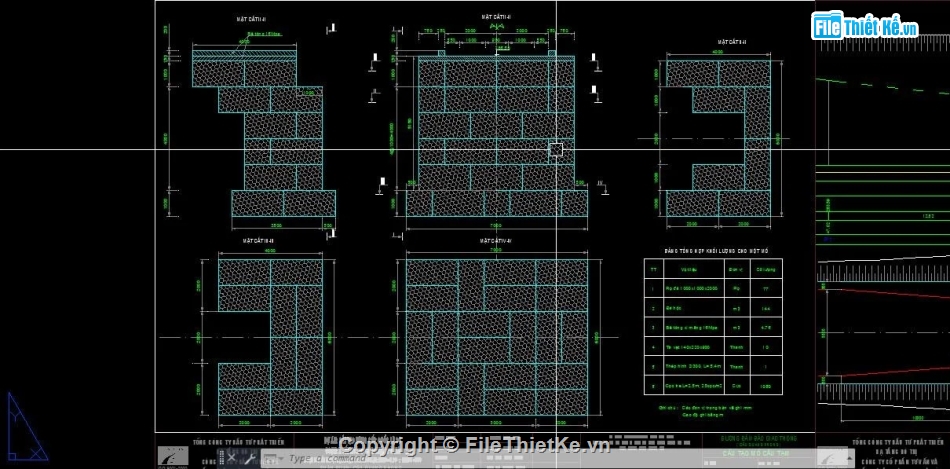

– Kết cấu mố trụ: Mố trụ bằng rọ đá được đặt trên nền thiên nhiên.
– Biện pháp thi công:
+ Thi công mố trụ: San ủi tạo đắp đất tạo mặt bằng đến cao độ +280.31 bằng máy kết hợp thủ công, lắp đặt liên kết rọ đá. Hoàn thiện mố trụ
+ Thi công kết cấu nhịp: Sau khi thi công mố trụ cầu tạm sử dụng cần cẩu lắp đặt và liên kết hệ dầm I liên hợp, sau đó lắp đặt, liên kết ván lát ngang và băng dẫn hướng.
