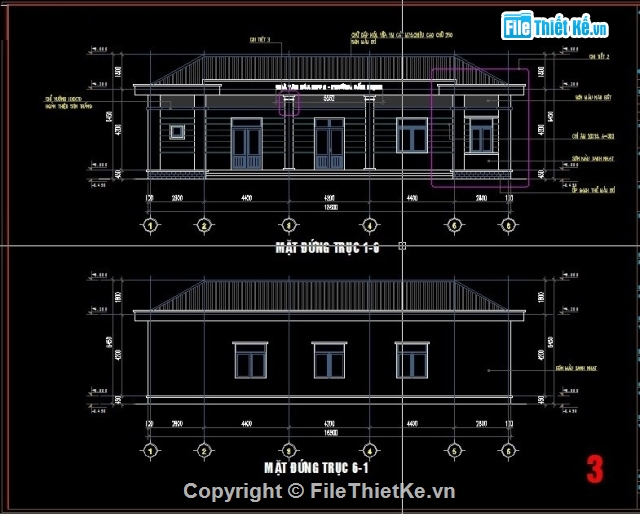

Nhà văn hóa 1 tầng, chiều cao 4,2 m. Bao gồm các không gian chức năng: phòng sinh hoạt cộng đồng, phòng vệ sinh, phòng âm thanh, sân khấu trong nhà, hành lang, sảnh.
Kết cấu công trình:
*Móng: Do địa chất nằm trên nền đất đắp khu vực lòng hồ nên chọn phương án nền móng là móng đơn BTCT mác 250# trên nền đệm cát đầm chặt K90, thép móng và dầm D20, D 14, D12 thép đai D8, kết hợp xây gạch đặc không nung vữa xm M75#.
*Thân: Khung BTCT, dầm, sàn đổ BTCT tại chỗ, đá 1*2 M250#. Tường xây gạch không nung vữa XM M75 #, trát tường, cột vữa XM M75 #, trần trát vữa XM M75 #, thép Khung D20, thép đai D8, thép sàn D10.
*Mái: Mái chống nóng bằng tôn LD mầu xanh, xà gồ thép hình đồng bộ U100x50x2.5.
*Hoàn thiện: Cửa đi Inox song chắn Inox, Cửa nhựa lõi thép, kính trắng, khóa cửa, móc khóa dùng hàng trong nước sản xuất. Nền nhà lát gạch liên doanh KT 600x600. Sàn vệ sinh lát gạch chống trơn LD KT 300x300, ốp tường 300x450 cao 2,8 m. Ốp chân tường gạch 120x600. Trong và ngoài nhà quét sơn theo chỉ định tại bản vẽ.
Nhà văn hóa 1 tầng với tổng diện tích sàn xây dựng khoảng 210 m2.
|
- Phòng sinh hoạt cộng đồng: 14,9*7,0
|
= 104,3m2
|
|
- Phòng vệ sinh: 2,8*2,2
|
= 6,16m2
|
|
- Phòng âm thanh: 2.8*2.2
|
= 6,16m2
|
|
- Sân khấu trong nhà: 3.6*7.0
|
= 25,2m2
|
|
- Sảnh + Tam cấp chính: 2.2*13.0
|
= 28,6m2
|
- Xây mới hệ thống kè đá bao xung quanh nhà,
- Xây mới hệ thống thoát nước ngoài nhà.
- Cải tạo sân khấu ngoài trời, sân bê tông.
