1. Phân khu chức năng tổng hợp:
Xưởng sản xuất: Bản vẽ thể hiện rõ ràng cách bố trí các không gian làm việc sản xuất, bao gồm khu vực lắp ráp, gia công, dây chuyền xử lý (nếu có), khu vực lưu trữ nguyên vật liệu, thành phẩm và khu vực thao tác máy móc.
Khu vực kinh doanh: Được thiết kế đồng bộ với chức năng sản xuất, bao gồm:
Showroom/Cửa hàng giới thiệu sản phẩm: Dùng để trưng bày hàng hóa, kết nối trực tiếp với khách hàng.
Văn phòng điều hành: Phân khu làm việc của các bộ phận quản lý, nhân sự, kinh doanh, kế toán, hành chính.
Phòng tiếp khách: Khu vực gặp gỡ đối tác, khách hàng đến tham quan, ký kết.
Tiện ích phụ trợ: Bao gồm nhà vệ sinh, phòng lưu trữ tài liệu, pantry mini phục vụ nội bộ.
2. Quy mô công trình và cách tổ chức không gian (Diện tích 21.3 x 71m, quy mô 2 tầng):

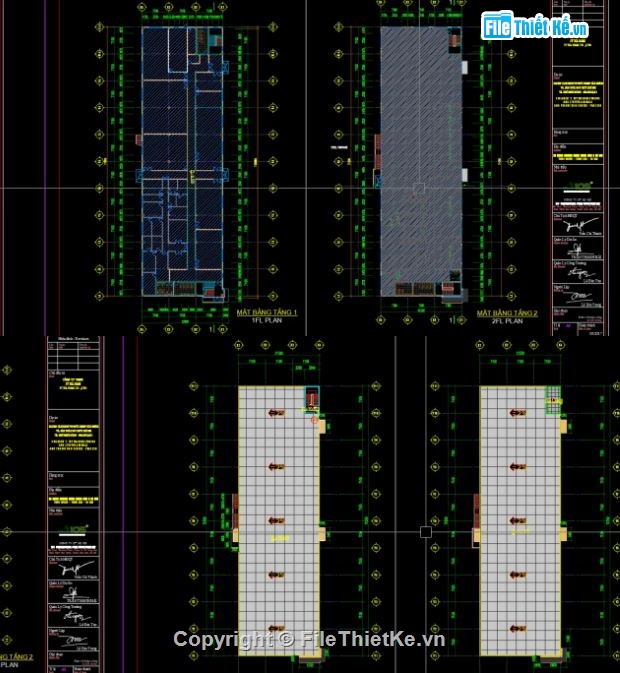

Mặt bằng tầng 1 và tầng 2: Bản vẽ thể hiện cụ thể cách sắp xếp các khu chức năng tại từng tầng, từ văn phòng đến khu sản xuất, bố trí hợp lý lối đi, cầu thang, hành lang giao thông nội bộ. Không gian có thể chia theo chiều ngang (cùng tầng) hoặc chiều dọc (khác tầng) để đảm bảo tính linh hoạt trong vận hành.

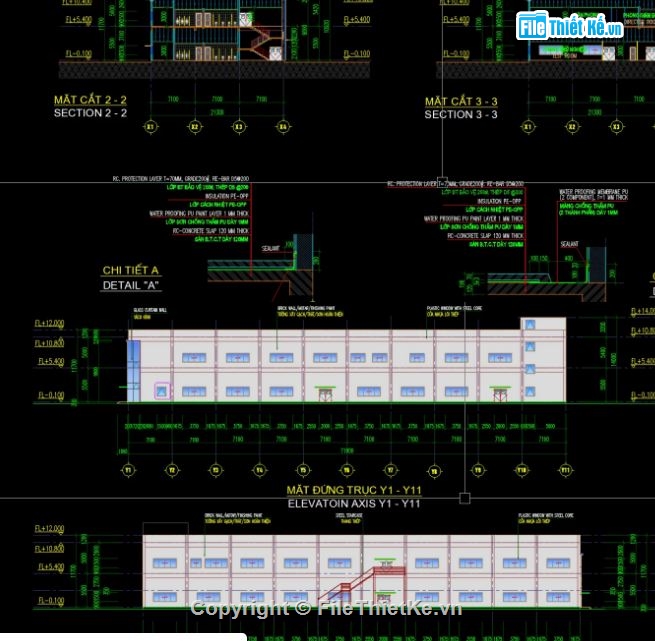

Mặt đứng các hướng: Mô tả kiến trúc tổng thể của công trình từ các hướng nhìn, bao gồm hệ thống cửa, cửa sổ, mái, màu sắc và vật liệu hoàn thiện ngoại thất.

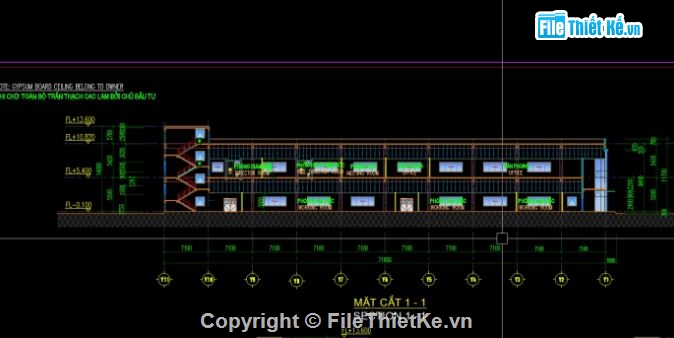

Mặt cắt ngang – dọc: Cung cấp hình ảnh lát cắt chi tiết thể hiện sự liên kết giữa các tầng, chiều cao tầng, cách bố trí không gian theo chiều đứng và các lớp cấu tạo quan trọng.
3. Bản vẽ chi tiết cấu tạo và kết cấu chịu lực:
Bao gồm bản vẽ cấu tạo móng, hệ thống khung chịu lực (cột – dầm – sàn), tường bao che, mái và các kết cấu phụ trợ.
Thể hiện rõ chủng loại vật liệu sử dụng cho từng hạng mục (như bê tông, thép hình, tôn lợp mái, cửa nhôm kính...), đảm bảo phù hợp với yêu cầu sử dụng và điều kiện thực tế tại công trình.
