Quy hoạch tổng thể và xây dựng cổng, nhà lồng và nhà kiot khu chợ C chợ trung tâm huyện Ea súp

[Mã file 86364]
  1 Đánh giá    Viết đánh giá
 0      132      0
Phí tải: 20 Xu (1Xu = 1.000đ)
Danh mục
Thể loại
Nhóm file
Ngày đăng
19-7-2021
Loại file
Full file
Dung lượng
9 MB

Bản vẽ đầy đủ kiến trúc, kết cấu, điện nước, chống sét công trình khu chợ C chợ trung tâm huyện Ea súp


MÔ TẢ CHI TIẾT

Phương án xây dựng:

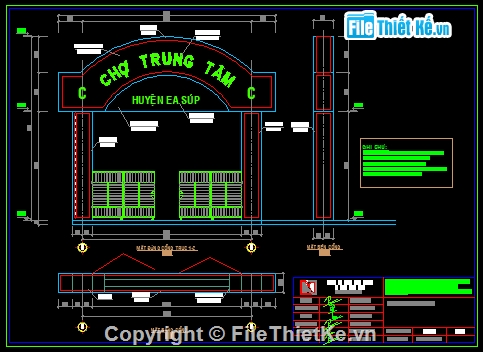

- Cổng: Sử dụng hệ khung thép ống, liên kết móng bê tông, bu lông và bản mã. Trụ chính dùng thép ống D127x3.5; Hệ dàn kèo thép ống D76x1.8 và D49x1.4; Các nút liên kết bằng bản mã dày 6-10mm, và bu lông. Hệ khung ốp Alu bao gồm hệ sườn thép hộp 30x60x1.4 hàn kín và hàn liên kết với khung cổng; Tấm Alu được gắn cố định với hệ khung, dán chồng lớp Alu làm điểm nhấn; Các chữ nổi Alu được gia công sẵn và dán cố định lên nền Alu đã thi công.

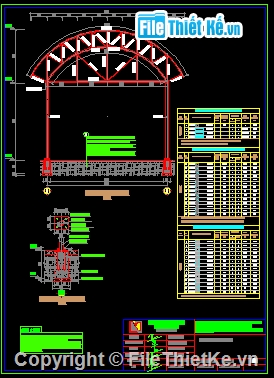

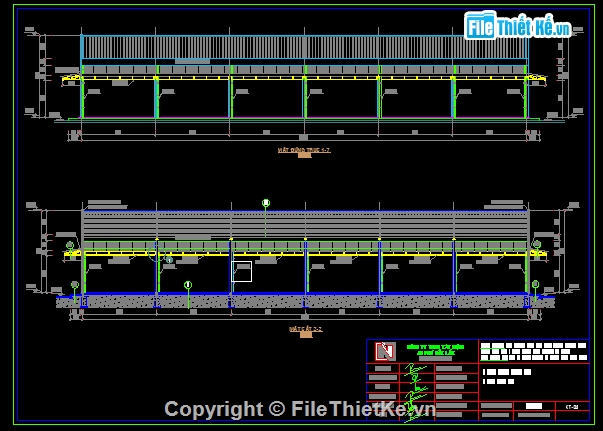

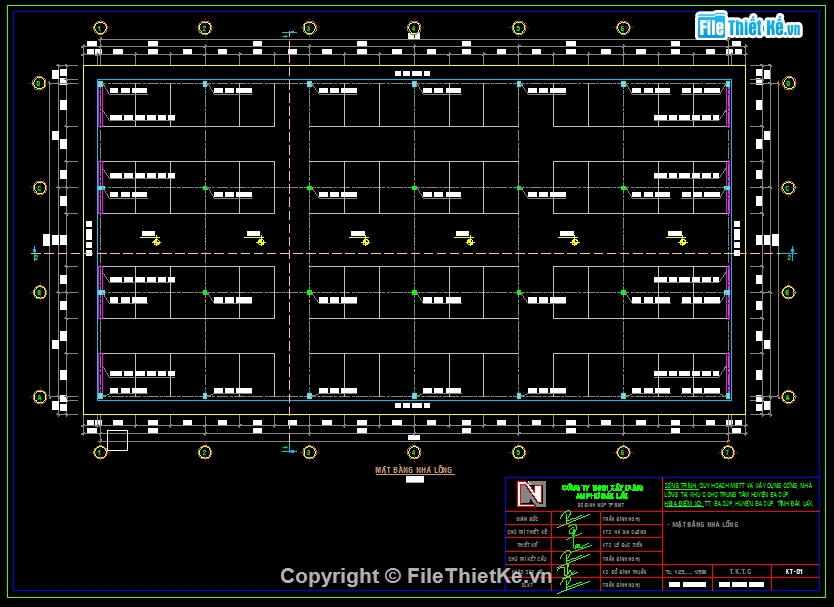

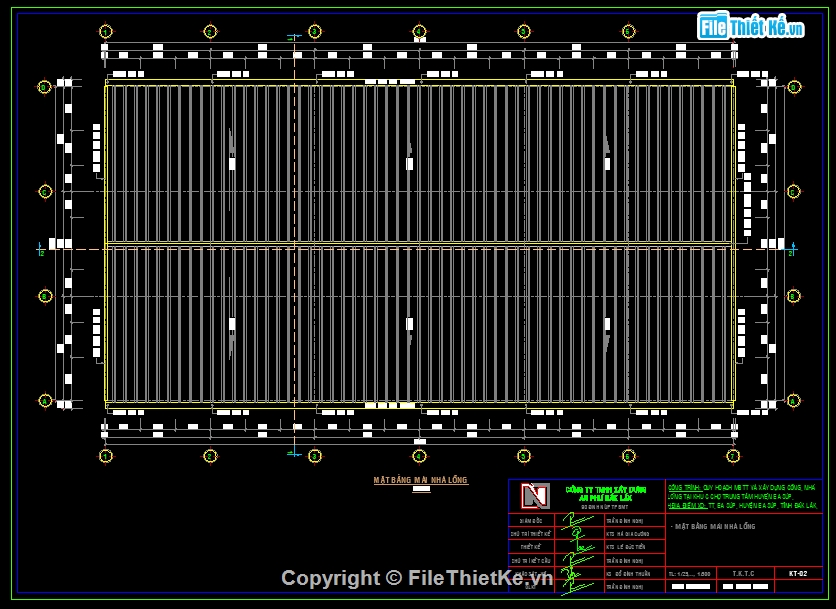

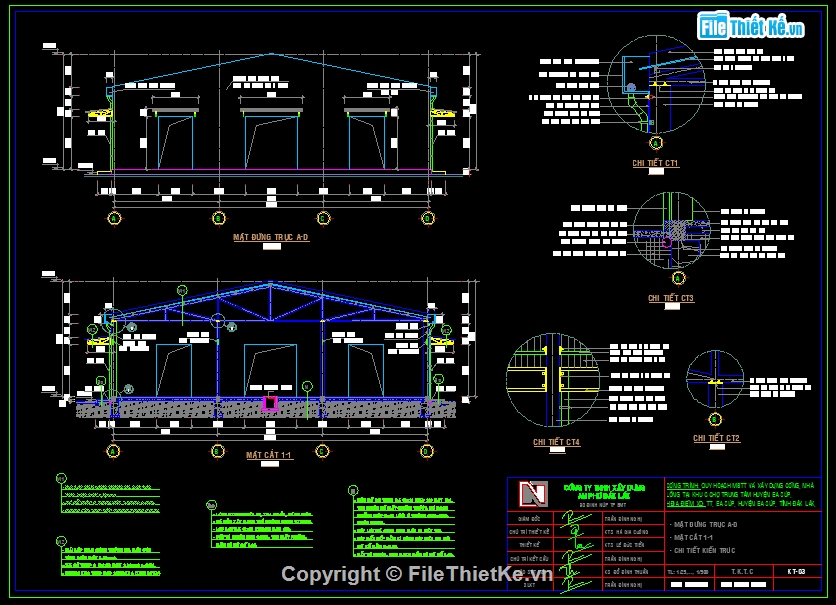

- Nhà lồng: Kích thước 18x36m, chiều cao thông thủy 4.2m, chiều cao nóc mái 6.6m; Móng trụ, trụ, đà kiềng và dầm đỡ tường dùng BTCT đá 1x2, vxm mác 200; Móng đá hộc đỡ đà kiềng kích thước 400x600; Hệ dàn kèo M1 dùng thép hộp 50x100x2; Hệ giằng trụ dùng thép hộp 40x80x1.6; Hệ dàn kèo M2 dùng thép hộp 20x40x1.4; các liên kết dàn kèo với trụ dùng bu lông D14-D16 và bản mã dày 6 -:- 10mm; Hệ xà gồ dùng xà gồ thép định hình C 50x100x2 liên kết với vì kèo bằng bản mã hàn; Mái lợp tôn sóng vuông mạ màu dày 0.4mm; Máng xối dùng máng xối inox KT350x500x1; Hệ tường che dùng giằng ống 40x40x1.4, tôn ốp tường dày 0.3mm; tường đầu hồi xây gạch không nung dày 200, trát, sơn 3 nước; Mương thoát nước KT 800x770 đặt ngay giữa nhà lồng; Cấp điện chiếu sáng cho nhà lồng là 18 bóng tuýp LED đơn 1.2m; Chống sét cho nhà lồng là 4 kim thu sét mạ đồng gắn trên đỉnh mái, hệ dây dẫn sét đi dọc dầm trụ xuống các cọc tiếp đất đặt hai bên nhà lồng.

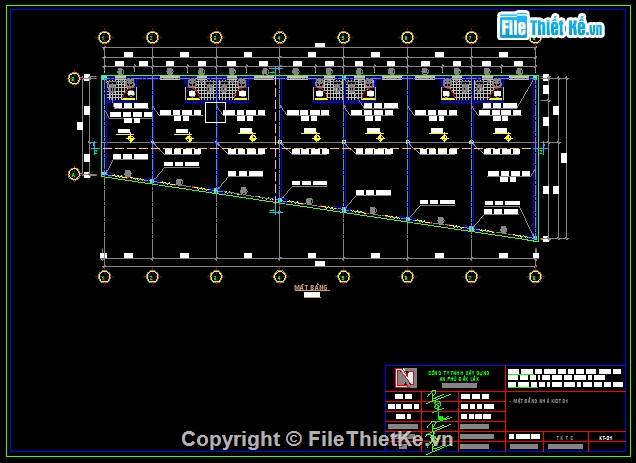

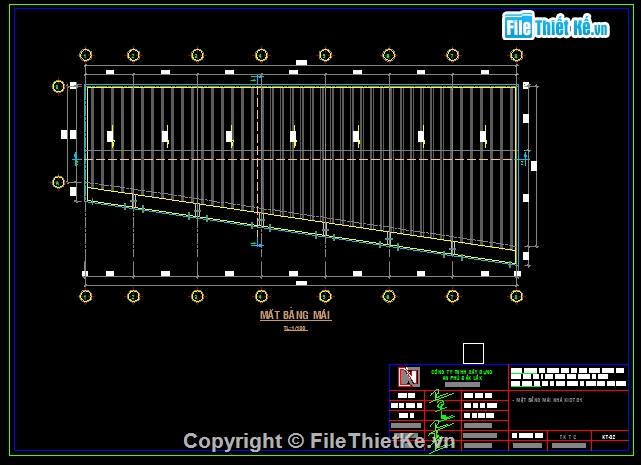

 - Nhà Kiot: Gồm 2 nhà 2 bên cổng vào; Hệ móng, trụ, đà kiềng, dầm, sê nô dùng BTCT đá 1x2 vxm mác 200, xây móng đá hộc đỡ đà kiềng; Xà gồ dùng thép hộp 50x100x2a1000, đà trần dùng thép hộp 40x80x1.6a1000, mái lợp tôn sóng vuông mạ màu dày 0.4mm, trần dùng tôn lạnh dày 0.3mm; Tường bao xây gạch không nung dày 200, tường ngăn và vệ sinh xây gạch không nung dày 100, trát sơn 3 nước; cửa đi chính sắt kéo, cửa sổ và cửa lật sắt kính, cửa đi vệ sinh nhôm kính; Ốp lát khu vệ sinh, lát nền gạch 400x400; Cấp điện bao gồm đèn, quạt, công tơ điện, công tắc, ổ cắm và hệ dây dẫn, hộp nối; Cấp nước riêng từng lô kiot, thoát nước ra hệ thống mương chung, bể phốt và giếng thấm chung.





HÌNH ẢNH DEMO

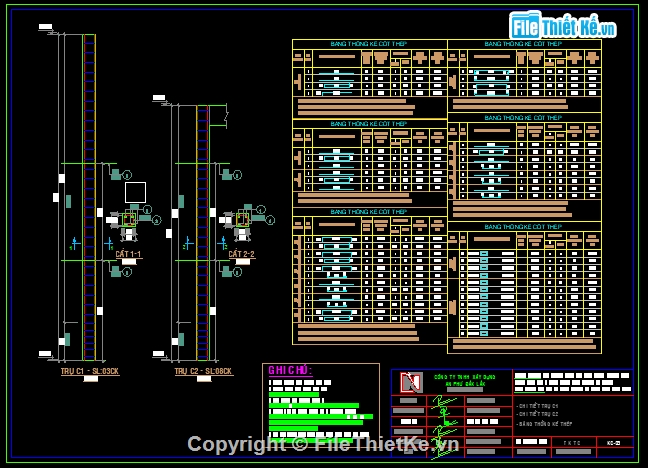

Quy hoạch tổng thể và xây dựng,Full bản vẽ chợ C trung tâm huyện Ea súp,Quy hoạch chợ c trung tâm huyện Ea súp

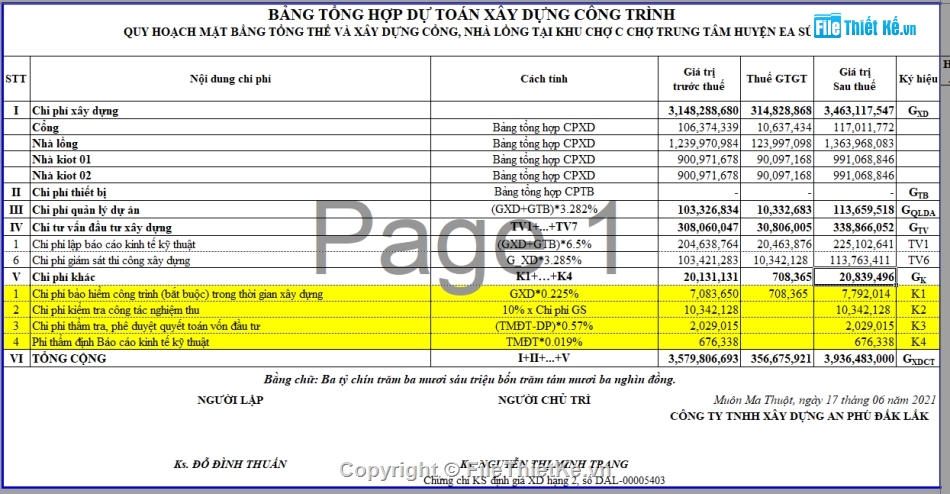

Quy hoạch tổng thể và xây dựng,Full bản vẽ chợ C trung tâm huyện Ea súp,Quy hoạch chợ c trung tâm huyện Ea súp

Quy hoạch tổng thể và xây dựng,Full bản vẽ chợ C trung tâm huyện Ea súp,Quy hoạch chợ c trung tâm huyện Ea súp

Quy hoạch tổng thể và xây dựng,Full bản vẽ chợ C trung tâm huyện Ea súp,Quy hoạch chợ c trung tâm huyện Ea súp

Quy hoạch tổng thể và xây dựng,Full bản vẽ chợ C trung tâm huyện Ea súp,Quy hoạch chợ c trung tâm huyện Ea súp

Quy hoạch tổng thể và xây dựng,Full bản vẽ chợ C trung tâm huyện Ea súp,Quy hoạch chợ c trung tâm huyện Ea súp

Quy hoạch tổng thể và xây dựng,Full bản vẽ chợ C trung tâm huyện Ea súp,Quy hoạch chợ c trung tâm huyện Ea súp

Quy hoạch tổng thể và xây dựng,Full bản vẽ chợ C trung tâm huyện Ea súp,Quy hoạch chợ c trung tâm huyện Ea súp

Quy hoạch tổng thể và xây dựng,Full bản vẽ chợ C trung tâm huyện Ea súp,Quy hoạch chợ c trung tâm huyện Ea súp

Quy hoạch tổng thể và xây dựng,Full bản vẽ chợ C trung tâm huyện Ea súp,Quy hoạch chợ c trung tâm huyện Ea súp
