Khái niệm chung và phân loại các loại bản vẽ trong xây dựng

I. KHÁI NIỆM CHUNG VỀ BẢN VẼ XÂY DỰNG

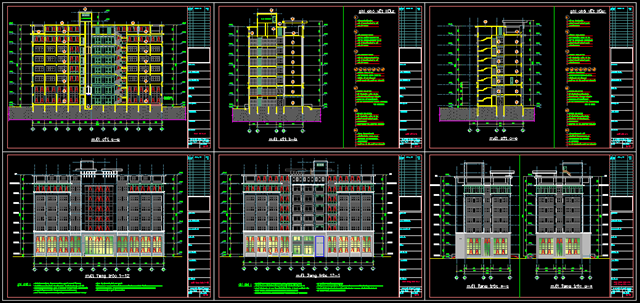

1.Bản vẽ kiến trúc
- Là bản vẽ biểu diễn hình dạng và cơ cấu của một khu vực, một quần thể hay một công trình cụ thể, căn cứ vào đó người ta có thể xây dựng được công trình. - Bản vẽ thiết kế kiến trúc sử dụng phương pháp đồ hoạ, dùng đường nét miêu tả là chủ yếu, thường dùng 3 loại hình biểu diễn:
. Hình chiếu thẳng góc: đa số sử dụng loại hình chiếu này;
. Hình chiếu phối cảnh: mô tả hình dáng chung hoặc một phần, một bộ phận, một góc không gian bên trong hay ngoài công trình;
. Hình chiếu trục đo (ít sử dụng) : để mô tả bổ sung các chi tiết.


các loại bản vẽ,phân loại bản vẽ,khái niệm bản vẽ


2.Các loại bản vẽ - Qúa trình thiết kế một công trình thường trãi qua 3 giai đoạn. Ứng với mỗi giai đoạn thiết kế có một loại hồ sơ, bản vẽ riêng với những yêu cầu khác nhau phục vụ mục đích từng giai đoạn.
a.Bản vẽ thiết kế phương án:
+ Gồm các bản vẽ thể hiện quan niệm, đề xuất tìm tòi của người thiết kế của ý đồ sáng
tác ban đầu ở dạng sơ phác.
+ Các hình chiếu trong phần này không cần ghi kích thước đầy đủ mà chỉ ghi kích thước
sơ bộ, kích thước tổng quát, trục định vị, tỷ lệ hình vẽ và có thể được tô bóng, tô màu….
b.Bản vẽ thiết kế kỹ thuật:
+ Gồm các bản vẽ thể hiện toàn bộ các hình chiếu thẳng góc của công trình và của các bộ phận khác trong công trình, thể hiện những cấu tạo kiến trúc, vật liệu, vật chất … tạo thành công trình đó.
+ Các hình chiếu được thể hiện ở tỷ lệ 1/100 với đầy đủ tất cả kích thước từ chi tiết đến tổng thể, các ghi chú kỹ thuật, và các chỉ dẫn cụ thể khác.
c. Bản vẽ kỹ thuật thi công:
+ Trình bày cách thức tổ chức xây dựng công trình trong điều kiện hoàn cảnh cụ thể của địa điểm xây dựng, của vật liệu, khả năng thi công ( bản vẽ này do đơn vị nhận xây dựng thực hiện).
+ Các giải pháp thi công đối với những bộ phận cấu tạo kiển trúc đặc biệt.

3. Các hình vẽ cơ bản của hồ sơ thiết kế kiển trúc:
- Bảng vẽ mặt bằng tổng thể khu vực xây dựng.
- Các hình chiếu thẳng góc của công trình.
+ Các mặt cắt bằng còn gọi là mặt bằng các tầng;
+ Các mặt đứng của công trình nhìn từ nhiều phía;
+ Các mặt cắt đứng theo các phương còn gọi là mặt cắt ngang, mặt cắt dọc.
- Các hình chiếu phối cảnh
- Các bản vẽ thể hiện các chi tiết kiến trúc, chi tiết cấu tạo…
- Ngoài ra còn có các bản vẽ thiết kế về điện, nước, kết cấu, thông hơi, cấp nhiệt… theo tính chất nội dung bản vẽ, người ta lại phân ra: bản vẽ kiến trúc (thường ký hiệu KT), bản vẽ kết cấu (KC), bản vẽ về điện (Đ), cấp nước (NC), thoát nước (Nt) …. Các ký hiệu này được ghi ở khung tên.
- Dưới đây chỉ trình bày yêu cầu và cách thể hiện các hình chiếu thẳng góc trong bản vẽ kỹ thuật kiến trúc (KT).

II. NỘI DUNG & QUI CÁCH TRÌNH BÀY BẢN VẼ KỸ THUẬT KIẾN TRÚC
1. Mặt bằng quy hoạch - Là bàn vẽ hình chiếu bằng một khu đất trên đó chỉ rõ mãnh đất được phép xây dựng công trình và các khu vực lân cận, tỷ lệ từ 1/5.000-:-1/10.000.

2.Mặt bằng tổng thể
- Là hình chiếu bằng của một khu vực xây dựng, hoạch một công trình với đầy đủ
như: vườn, đường đi trong khu vực đó.
- Ở mặt bằng tổng thể thường thể hiện hướng nhà, tỷ lệ1/1000, 1/500, 1/200.

3.Mặt bằng mái
- Là hình chiếu bằng của toàn bộ phần mái che công trình.
- Tuỳ qui mô công trình, mặt bằng mái được vẽ ở những tỷ lệ khác nhau 1/100, 1/200, 1/400, 1/500…
- Trên hình vẽ mặt bằng mái, phải chỉ rõ đường phân thuỷ, hướng thoát nước, các kích thước và trục định vị cho công trình.

4.Các hình chiếu bằng, mặt bằng
- Mặt bằng là hình cắt bằng của ngôi nhà. Mặt bằng thu được là lát cắt của một mặt phẳng cắt qua ngôi nhà, cao hơn mặt sàn (hoặc nền) khoảng 1-:-1.5m. - Mỗi tầng phải có mặt bằng riêng, nếu chúng khác nhau. Nếu các tầng có cơ cấu giống nhau, chỉ cần vẽ mặt bằng tầng điển hình. - Các loại nét vẽ ở mặt bằng dựa trên các nét vẽ cơ bản đã học. Các nét vẽ đường bao
quanh các tường, cột vách ngăn bị mặt phẳng cắt qua, dùng nét cắt (1.5, 2)b. Các nét vẽ phần hình chiếu của các bộ phận còn lại sau mặt phẳng cắt dùng nét trên cơ bản b. Nếu cần phải vẽ các thiết bị trong nhà, chiều dày nét nên chú ý lấy nhỏ hơn nét b để bản vẽ rõ ràng, mạch lạc. - Ở bản vẽ kỹ thuật mặt bằng vẽ theo theo tỷ lệ 1/100, 1/50 cụ thể có các yêu cầu sau:

các loại bản vẽ,phân loại bản vẽ,khái niệm bản vẽ


a. Ở tỷ lệ 1/50
+ Qui định có từ 3-5 lần ghi kích thước
- Kích thước tất cả các chi tiết, bộ phận, các lổ cửa, mảng tường;
- Khoảng cách các trục tường, trục cột;
- Kích thước lọt lòng và chiều dày tường;
- Kích thước tổng chiều dài trục đầu và trục cuốI;
- Kích thước phủ bì choán chỗ lớn nhất của công trình theo chiều dọc và chiều ngang
+ Các trục tường, cột được kéo dài ra ngoài đường ghi kích thước ngoài cùng khoảng 5-:- 6mm và tiếp vào đó là các vòng tròn đường kính d = 8-:-10mm bằng nét cơ bản, các vòng tròn phải thẳng hàng ghi các con số 1- 2 -3… từ trái qua phải theo hàng ngang, và ghi các chữ cái A-B-C …. Theo chiều đứng từ dưới lên gọi là trục định vị.
+ Bên trong mặt bằng có ghi kích thước chiều dài, chiều rộng Mỗi phòng, bề dày các tường, vách ngăn,…tên gọi và diện tích sử dụng của từng phòng (đơn vị là m2), tên gọi các chi tiết và các loại cửa, kích thước và số bậc thang, hướng đi lên của nhánh thang.
+ Cần ghi đầy đủ các độ dốc nền thoải, độ dốc thoát nước, các cao trình. Chú ý độ cao của các nền, sàn được ghi ngay tại chỗ, có cao độ ấy để hình dung ra không gian của mặt bằng (mặt đứng, mặt cắt,…) của chi tiết đó (nếu ở cùng bản vẽ, nửa dưới ta cũng dùng 1 nét cắt 2b).
+ Trên mặt bằng còn ghi các ký hiệu chỉ vị trí các mặt cắt ngang, mặt cắt dọc bằng các nét cắt ngang ở vị trí mặt phẳng cắt. Ở đầu nét có mũi tên chỉ hướng nhìn và chữ (hoặc số) ký hiệu vị trí mặt phẳng cắt (vd: mặt cắt I-I, mặt cắt A-A).
+ Thể hiện ký hiệu các trang thết bị cố định như thiết bị vệ sinh (xí,chậu rửa, ..) bếp, tủ tường…, thể hiện một phần chất liệu mặt sàn với những ghi chú kỹ thuật cần thiết đi kèm (chú ý ở tỷ lệ này không vẽ các ký hiệu vật dụng rời như: bàn, ghế, giường…)
b. Ở tỷ lệ 1/100
+ Qui định có từ 2-3 lần ghi kích thước
. Kích thước các trục định vị;
. Kích thước tổng chiều dài trục;
. Kích thước phủ bì công trình
+ Ghi các cao trình chính, các trục định vị, xác định vị trí của vệt cắt:
+ Tuỳ theo yêu cầu, thể hiện có chọn lọc ký hiệu các vật dụng rời ( tiêu biểu cho nội dung sử dụng của từng phòng) và diễn hoạ để nhấn phân biệt các không gian phụ trợ như hành lang, bếp, nhà vệ sinh…. Và các không gian chính.
Chú ý: không vẽ bóng, không vẽ cây bao cảnh trong bản vẽ mặt bằng kỹ thuật kiến trúc. nếu công trình có bồn hoa xây cố định, sàn nội cảnh, thì có thể ký hiệu cây cỏ, hoa lá một cách tiêu biểu, chọn lọc.

5. Các hình chiếu đứng- mặt đứng.
- Mặt đứng của công trình là hình chiếu thể hiện hình dáng bên ngoài công trình. Nó thể hiện vẻ đẹp nghệ thuật, hình dáng, tỷ lệ cân đối giữa kích thước chung và kích thước từng bộ phận ngôi nhà.
- Bản vẽ mặt đứng chính (nơi niều người qua lại hoặc quay ra trục đường chính) cần được diễn tả rất kỹ đôi khi vẽ ở tỷ lệ lớn hơn các mặt đứng ở hướng khác .
- Tùy theo mỗi loại sau đây, mặt đứng có những tên gọi khác nhau thể hiện những hướng nhìn khác nhau:
+ Theo trục định vị: mặt đứng 1-4, mặt đứng trục A-B;
+ Theo hướng công trình: Mặt đứng hướng Bắc, mặt đứng hướng Đông Nam.
+ Theo trục đường: Mặt đứng trục đường Lý Chính Thắng, mặt đường Trần Quốc Thảo.
a.Ở tỷ lệ 1/50:
+ Quy định phải ghi đầy đủ các kích thước sau:
- Kích thước các trục, tổng trục;
- Kích thước các bộ phận tiêu biểu trên mặt đứng như: ô văng, sênô, ống khói, cửa sổ mái.
- Kích thước chi tiết (vd: bồn hoa trước nhà, tam cấp…), các cửa, các mảng tường…
+ Yêu cầu đầy đủ các cao trình, các trục định vị, tên cửa, độ dốc mái (nếu công trình là mái dốc). Thể hiện một phần diện tích của hình ( hoặc thể hiện trên toàn bộ bản vẽ) chất liệu, vật liệu bề mặt công trình với những ghi chú cần thiết đi kèm.
b.Ở tỷ lệ 1/100:
+ Ở tỷ lệ này, chỉ yêu cầu đầy đủ các kích thước chính như kích thước trục, tổng trục, các cao trình cơ bản, các trục định vị, thể hiện một phần vật liệu bề mặt và ghi chú tiêu biểu.
Chú ý: Không vẽ người và cây xanh bao cảnh trên mặt đứng của bản vẽ kỹ thuật kiến trúc. Có thể vẽ gợi ý tiêu biểu một số cây cỏ hoa lá hoặc sân nội cảnh.

6.Các hình cắt – Mặt cắt công trình:
- Là hình biểu diễn công trình thu được khi dựng các mặt phẳng thẳng đứng ( Song song với các mặt phẳng hình chiếu cơ bản) cắt qua.
- Mặt cắt thể hiện không gian bên trong nhà, chiều cao nhà, chiều cao các tầng, các lỗ cửa, kích thước tường, vì kèo, sàn mái, cầu thang…, vị trí và hình dáng chi tiết kiến trúc bên trong các phòng. Vì vậy, vị trí mặt cắt cần cắt qua các chỗ đặt biệt như: cắt qua các lỗ cửa qua cầu thang, qua các phòng có kết cấu, cấu tạo, trang trí đáng chú ý…
* Chú ý: Không để mặt phẳng cắt đi qua dọc tường, qua tâm cột hay khoảng cách hở giữa hai nhánh thang.
- Đường nét trên hình cắt cũng được quy định như ở mặt bằng
- Khi vẽ, phải ghi tên mặt cắt theo ký hiệu đã xác định vệt cắt ở mặt bằng (Vd: Mặt cắt I-I, Mặt cắt A-A,…). Phải ghi các trục tường, cột tương ứng với mặt bằng và các cao độ (qui ước độ cao nền nhà tầng 1 lấy bằng ± 0.000, độ cao nào ở dưới độ cao này mang dấu âm, còn ở trên mang dấu dương, đơn vị là mm).
- Ngoài ra còn một số yêu cầu cụ thể cho các hình vẽ:

a.Ở tỷ lệ 1/50:
+ Yêu cầu về kích thước: phải ghi đầy đủ:
- Kích thước chi tiết, các bộ phận, các mảng tường, cửa, tam cấp, hè nhà, sênô, cầu thang ( bậc thang, chiếu nghỉ, lan can)…
- Kích thước các vách ngăn, các phòng bên trong nhà.
- Kích thước các trục, tổng trục, tổng chiều dài toàn bộ công trình ứng với mặt cắt đó.
+ Yêu cầu đầy đủ các cao đọ của nền, sàn, trần, chiếu nghỉ cầu thang, đỉnh mái, nền đất tự nhiên, hè,…
+ Thể hiện các ký hiệu về vật liệu xây dựng: gạch, gỗ, hồ tô, nền đất, bê tông ( tuy nhiên tỷ lệ này bê tông vẫn tô đen)… và các ghi chú cấu tạo cần thiết khác.
b.Ở tỷ lệ 1/100:
+ Chỉ cần ghi kích thước các bộ phần tiêu biểu các trục tường cột từng trục
+ Các cao trình chủ yếu nền, sàn, mái.
c.Ở các tỷ lệ lớn hơn:
+ Để biểu diễn các phần chi tiết hơn, người ta cần dùng tới các tỷ lệ lớn hơn như 1/20, 1/10, 1/5.
+ Ở tỷ lệ càng lớn hình vẽ càng phải đạt được các yêu cầu sau:
. Chính xác và đầy đủ;
. Thể hiện đúng tất cả các ký hiệu về VLXD.
. Kích thước phải thật đầy đủ và chi tiết để có thể thi công được.
. Ghi chú rõ ràng các thành phần cấu tạo, vật liệu bề mặt các hướng dốc, độ dốc,…
+ Hình vẽ chi tiết phải có ký hiệu chỉ rõ tên gọi và vị trí chi tiết đó trên mặt bằng (hoặc mặt cắt, mặt đứng..)và ngược lại cụ thể như sau:
- Ở bản vẽ mặt bằng (hoặc mặt đứng, mặt cắt…)có chi tiết cần phóng lớn, ký hiệu chi tiết bằng vòng tròn d =10+15mm bằng nét cơ bản.
- Phần nửa vòng tròn trên ghi tên gọi chi tiết (ví dụ:1,2,3…) L1, L2, BH, CV,… ở phân nửa vòng tròn dưới ghi số thứ tự bản vẽ có vẽ hình khai triển chi tiết đó, (nếu chi tiết được vẽ ở cùng bản vẽ với mặt bằng, mặt đứng, mặt cắt…, thì phần nửa vòng tròn dưới chỉ cần gạch 1 nét có độ dày tương đương nét cắt 2b).
- Ở hình vẽ chi tiêt đã khai triễn, ký hiệu được diễn tả bằng 2 vòng tròn. Vòng ngoài nét cơ bản, vòng trong nét cắt. nửa trên là chi tiết tương ứng với tên gọi đã ký hiệu ở mặt bằng (mặt đứng, mặt cắt…)nửa dưới ghi số thứ tự bản vẽ.
