Hướng dẫn sử dụng lệnh PL trong thiết kế bản vẽ trên Autocad

Lệnh PL (Polyline) trong Autocad là lệnh được dùng rất thường xuyên khi sử dụng trong thiết kế các bản vẽ. Nếu bạn chưa biết cách để sử dụng lệnh này thì hãy tham khảo bài viết này của chúng tôi nhé.



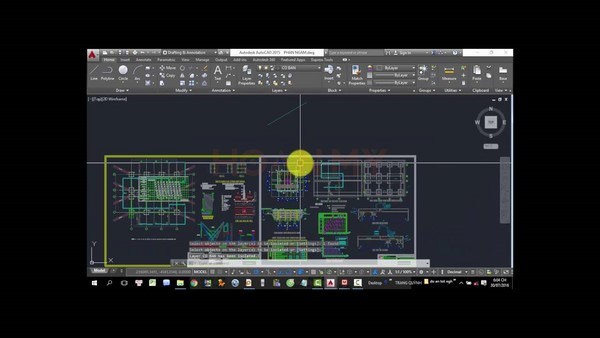

Lệnh PL trong Autocad có chức năng gì?



Lệnh PL là từ viết tắt của thuật ngữ Polyline, lệnh này được dùng để vẽ những phân đoạn là đoạn thẳng, cung tròn hoặc cả đoạn thẳng kết hợp cung tròn. Các cung tròn và đoạn thẳng khi được thiết kế là các đa tuyến, chúng liên kết với nhau thành 1 đối tượng duy nhất. Do đó, lệnh PL trong Autocad đóng một vai trò hết sức quan trọng bởi đoạn thẳng và cung tròn là hai yếu tố chủ yếu cấu tạo nên đối tượng trong bản vẽ.





Cách gọi lệnh PL trong Autocad



Đối với lệnh PL trong Autocad có thao tác gọi khá đơn giản. Có 2 cách gọi lệnh PL như sau:



- Cách 1: Trên giao diện AutoCad, nhập phím tắt PL → Enter



- Cách 2: Trên giao diện AutoCad, nhấp chuột vào thẻ Home → Chọn Draw và chọn tiếp Polyline



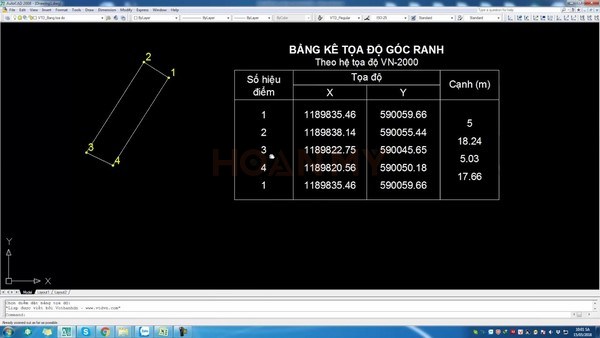

Hướng dẫn dùng lệnh PL khi thiết kế bản vẽ trong Autocad



Khi sử dụng lệnh PL, bạn cần nắm được các tiêu chuẩn cơ bản để cho bản vẽ được hoàn thiện một cách chuẩn chỉnh nhất. Dưới đây là 3 thao tác phổ biến được sử dụng với lệnh PL:



- Cách dùng các tham số trong lệnh PL



Để quá trình sử dụng lệnh PL trong Autocad nhanh chóng và chuẩn chỉnh nhất thì trước tiên bạn cần phải nắm vững được các tham số ở dòng [Arc/Halfwidth/Length/Undo/Width]. Cụ thể:



• Arc: Sử dụng để vẽ cung tròn
• Halfwidth: Vẽ chiều rộng của điểm đầu và điểm thứ 2
• Length: Sử dụng để vẽ đoạn thẳng
• Undo: Cho phép quay lại thao tác lệnh vừa thực hiện trước đó
• Width: Có tác dụng thiết kế bề rộng của đoạn thẳng đã được vẽ





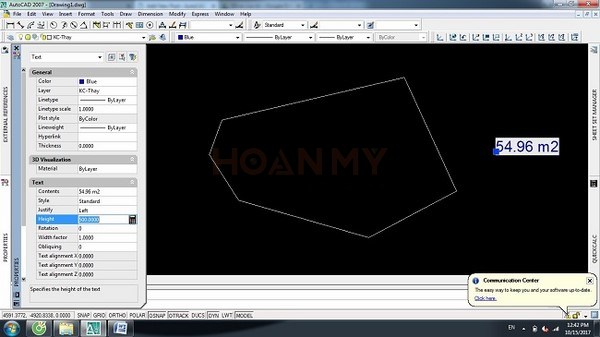

- Cách vẽ lệnh PL trong Autocad thông thường



Lệnh Polyline trong Autocad nếu được vẽ theo cách thức thông thường thì sẽ tương tự như của cách vẽ các đoạn thẳng liên tiếp ở lệnh Line. Chúng chỉ khác nhau là các đoạn thẳng sau khi vẽ bởi lệnh PL sẽ liền nhau còn đối với lệnh Line thì sẽ cho ra các đoạn thẳng rời rạc. Đối với thao tác lệnh này, bạn cần thực hiện cùng với các dòng nhắc sau:



• Specify start point: Bạn nhấn chuột trái vào điểm thứ nhất. Nếu bạn vẽ từ đối tượng khác thì cần phải kết hợp cùng với lệnh truy bắt điểm
• Specify next point or [Arc/Halfwidth/Length/Undo/Width]: Bạn nhấn vào điểm thứ hai sẽ thu được một đoạn thẳng đầu tiên
• Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: Bạn nhấn vào điểm thứ ba sẽ được đoạn thẳng thứ hai
• Bạn nhấn phím Enter để kết thúc lệnh



- Lệnh PL trong Autocad sử dụng với ARC



Với thao tác lệnh vẽ vòng cung, đoạn thẳng trong AutoCad bằng lệnh PL với ARC thì sau khi bạn gọi lệnh Polyline, cần chú ý các dòng nhắc lệnh sau:



• Specify start point: Kích vào điểm đầu tiên
• Specify next point or [Arc/Halfwidth/Length/Undo/Width]: Gõ phím A (Lệnh tắt của Arc) → Enter để hiển thị công cụ
• Specify endpoint of arc or: Bạn nhấn vào điểm thứ hai sẽ được một cung tròn đầu tiên
• Specify endpoint of arc or: Bạn nhấn vào điểm thứ ba ở trên giao diện AutoCad sẽ được cung tròn thứ hai
• Sau đó, nhấn phím Enter để kết thúc lệnh





Với các cách sử dụng lệnh PL trong Autocad được filethietke.vn viết ở trên, hy vọng sẽ là tài liệu hữu ích cho các bạn để thiết kế những bản vẽ hoàn chỉnh nhất.



Chúc các bạn thành công!
