Việc hiểu và đọc bản vẽ kiến trúc là kỹ năng quan trọng không chỉ dành cho người làm trong lĩnh vực kỹ thuật mà còn rất hữu ích đối với các chủ đầu tư và những ai quan tâm đến thiết kế, xây dựng nhà ở. Bài viết này sẽ hướng dẫn bạn từng bước làm quen với bản vẽ kiến trúc, từ cách nhận biết các yếu tố cơ bản cho đến phân tích chi tiết từng phần, giúp bạn dễ dàng hình dung tổng thể công trình của mình.
Tầm quan trọng của việc đọc bản vẽ kiến trúc
Bản vẽ kiến trúc không chỉ là tập hợp những đường nét và ký hiệu khô khan mà chính là “bản đồ” giúp hiện thực hóa ý tưởng thiết kế thành công trình thực tế. Đây là ngôn ngữ chung giữa kiến trúc sư, kỹ sư, nhà thầu và chủ đầu tư — giúp tất cả cùng hiểu rõ mục tiêu, phương án thi công và các bước triển khai cụ thể trong quá trình xây dựng.
Vì sao bạn nên biết cách đọc bản vẽ kiến trúc?
- Đối với chủ nhà: Hiểu bản vẽ giúp bạn nắm rõ bố cục không gian, kích thước và tỷ lệ các phòng trước khi thi công, từ đó dễ dàng góp ý hoặc nhận ra sớm những điểm chưa hợp lý trong thiết kế.
- Đối với kỹ sư và nhà thầu: Bản vẽ là cơ sở quan trọng để thi công chính xác, đảm bảo đúng thiết kế và giúp tiết kiệm chi phí, thời gian.
- Đối với người yêu thích kiến trúc: Biết đọc bản vẽ giúp bạn hiểu sâu hơn về cấu trúc, phong cách thiết kế và ý đồ sáng tạo của kiến trúc sư.
Cấu trúc cơ bản của một bản vẽ kiến trúc
Khi mới tiếp cận, bản vẽ kiến trúc có thể khiến bạn cảm thấy rối mắt bởi vô số đường nét, ký hiệu và số liệu. Tuy nhiên, mỗi bản vẽ đều được chia thành các phần rõ ràng theo quy ước thống nhất, giúp người đọc dễ dàng nắm bắt thông tin.
Các thành phần chính của bản vẽ kiến trúc
- Mặt bằng: Là hình chiếu từ trên xuống, thể hiện cách sắp xếp không gian, vị trí tường, cửa, và các khu vực chức năng trong ngôi nhà.
- Tường: Biểu diễn bằng các đường liền, có độ dày khác nhau tùy loại tường.
- Cửa: Ký hiệu bằng vòng cung cho biết hướng mở cửa.
- Cầu thang: Thường được thể hiện bằng các hình tam giác hoặc ký hiệu bậc thang, cho thấy hướng đi lên hoặc xuống.
Bản vẽ mặt bằng
Mặt đứng
Mặt đứng là hình chiếu trực quan của công trình nhìn từ bên ngoài, thể hiện rõ hình dáng tổng thể, chiều cao, tỷ lệ và phong cách kiến trúc. Thông qua bản vẽ mặt đứng, bạn có thể dễ dàng nhận biết các chi tiết như cửa sổ, ban công, mái nhà, cũng như cách sắp xếp hình khối và vật liệu trang trí bên ngoài công trình.

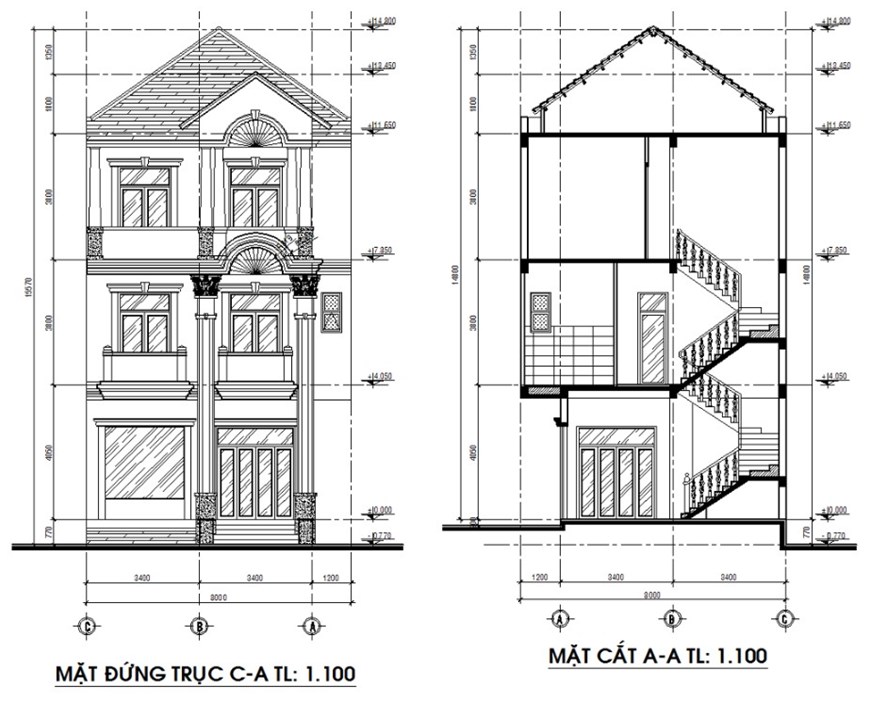

Bản vẽ mặt đứng
Mặt cắt
Mặt cắt là hình chiếu thể hiện cấu trúc bên trong của công trình khi được “cắt” theo một mặt phẳng nhất định, có thể là cắt ngang hoặc cắt dọc. Thông qua bản vẽ mặt cắt, bạn sẽ thấy rõ cách bố trí các tầng, sàn, trần, tường cũng như vị trí của cầu thang, cửa, và các hệ thống kỹ thuật bên trong — giúp hình dung không gian nội thất và kết cấu tổng thể của công trình một cách trực quan.
Ký hiệu và quy ước chung trong bản vẽ kiến trúc
Mỗi bản vẽ kiến trúc đều tuân theo hệ thống ký hiệu và quy ước tiêu chuẩn, giúp người đọc dễ dàng hiểu và triển khai thi công chính xác.
- Ký hiệu cửa, cửa sổ, cầu thang: Mỗi loại đều có ký hiệu riêng để thể hiện kích thước và hướng mở.
- Ký hiệu vật liệu: Ví dụ, gạch thường được ký hiệu bằng các đường chéo, còn bê tông là các chấm nhỏ.
- Đường nét: Đường đậm thể hiện tường chịu lực, trong khi đường mảnh dùng cho chi tiết phụ.
Tỷ lệ bản vẽ
Tỷ lệ là yếu tố giúp thu nhỏ kích thước thực tế của công trình lên giấy một cách chuẩn xác. Một số tỷ lệ phổ biến gồm:
- 1:100 (1 cm trên bản vẽ = 1 m ngoài thực tế).
- 1:50 (1 cm trên bản vẽ = 0,5 m ngoài thực tế).
Các bước cơ bản để đọc bản vẽ kiến trúc
Hiểu bản vẽ kiến trúc là quá trình đi từ tổng quan đến chi tiết. Bạn có thể thực hiện theo các bước sau:
1. Xác định nội dung bản vẽ:
Mỗi bản vẽ đều có tiêu đề (Title Block) ghi thông tin như tên bản vẽ, tỷ lệ, loại hình chiếu (mặt bằng, mặt đứng, mặt cắt).
Ví dụ: “Mặt bằng tầng 1” thể hiện bố trí không gian tầng 1, còn “Mặt đứng phía Tây” mô tả hình dáng mặt ngoài phía Tây của công trình.
2. Hiểu mặt bằng:
Đây là bản vẽ quan trọng nhất trong kiến trúc.
- Tường và cột: Đường đậm thể hiện tường chịu lực, đường mảnh thể hiện tường ngăn.
- Phòng và khu vực: Xác định chức năng từng phòng qua ký hiệu hoặc ghi chú.
- Cửa và lối đi: Quan sát hướng mở và kích thước cửa để đảm bảo tính hợp lý trong sử dụng.
3. Hiểu mặt đứng và mặt cắt:
- Mặt đứng: Cho thấy chiều cao, hình khối, chi tiết kiến trúc bên ngoài như cửa sổ, mái, lan can.
- Mặt cắt: Giúp bạn hình dung cấu trúc bên trong – độ cao sàn, trần, tường và cách bố trí không gian.
4. Làm quen với ký hiệu kỹ thuật:
- Ký hiệu điện: Đường nét mảnh kèm biểu tượng ổ cắm, công tắc.
- Ký hiệu hệ thống nước: Thể hiện đường ống và vị trí thiết bị vệ sinh.
- Ký hiệu điều hòa: Biểu thị vị trí và hướng gió của thiết bị.
5. Mẹo đọc bản vẽ nhanh và chính xác
- Sử dụng phần mềm hỗ trợ: Các phần mềm như AutoCAD, Revit cho phép xem bản vẽ 3D hoặc phóng to chi tiết, giúp dễ hiểu hơn.
- Tập trung vào phần chính trước: Bắt đầu với bố cục không gian, tường, cửa, cầu thang, sau đó mới đến chi tiết nhỏ.
- Tham khảo ý kiến chuyên gia: Nếu gặp khó khăn, hãy hỏi kiến trúc sư hoặc kỹ sư để được giải thích chính xác.
Những lỗi thường gặp khi đọc bản vẽ kiến trúc
- Hiểu sai tỷ lệ: Không chú ý tỷ lệ dẫn đến sai kích thước thực tế.
- Bỏ qua ghi chú quan trọng: Dễ hiểu sai mục đích thiết kế hoặc thông tin kỹ thuật.
- Không đối chiếu giữa các bản vẽ: Mỗi bản vẽ chỉ thể hiện một phần công trình; cần so sánh giữa mặt bằng, mặt đứng và mặt cắt để nắm tổng thể.
Tổng kết
Đọc hiểu bản vẽ kiến trúc giúp bạn nắm rõ cấu trúc, bố trí và phong cách thiết kế công trình, đồng thời chủ động hơn trong quá trình xây dựng và làm việc với kiến trúc sư. Với những hướng dẫn trên, bạn đã có thể tự tin tiếp cận và phân tích bản vẽ một cách chuyên nghiệp và chính xác.
