Lệnh cắt DIM, sắp xếp DIM và cách khắc phục lỗi nhảy DIM trong autocad
Tóm tắt bài viết: Bài viết này hướng dẫn sử dụng file lisp để bổ sung lệnh cắt DIM, dóng DIM. Bên cạnh đó cũng hướng dẫn cách khắc phục lỗi nhảy DIM khi di chuyển đối tượng, là lỗi thường bắt gặp khi sử dụng lệnh cắt DIM
Sử dụng lệnh cắt DIM, dóng DIM
Lệnh cắt DIM là lệnh dóng các chân DIM thẳng hàng với nhau, lệnh dóng DIM là lệnh dóng các đường chứa số DIM thẳng hàng với nhau. Đây là 2 lệnh thường xuyên được áp dụng vì nâng cao tính thẩm mỹ của bản vẽ và rút ngắn thời gian hiệu chỉnh DIM

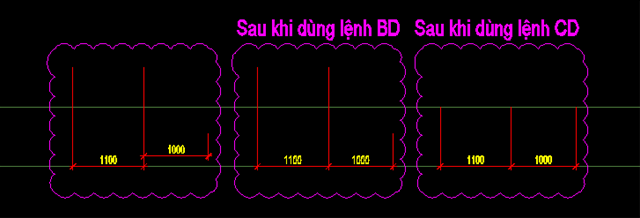

Để sử dụng được lệnh cắt DIM và dóng DIM, bạn cần sử dụng file lisp CUTDIM.lsp để bổ sung 2 lệnh này cho AutoCAD. Sau khi load file lisp CUTDIM.lsp, bạn có thể sử dụng các lệnh:
CD: để cắt DIM
BD: để dóng DIM
Download file CUTDIM.lsp được đính kèm bên dưới bài viết
Cách khắc phục lỗi nhảy DIM
Nhảy DIM là lỗi thường bắt gặp khi bạn sử dụng lệnh cắt DIM. Lỗi xảy ra khi bạn di chuyển đối tượng và DIM sẽ bị nhảy theo, vị trí DIM bị thay đổi và chân DIM bị kéo dài tới những vị trí không xác định.
Thực chất đây là một tính năng của AutoCAD và nó sẽ không phải là lỗi nếu ta sử dụng chức năng này một cách có chủ đích. Đây là tính năng associative của DIM, nó giúp DIM luôn liên kết với đối tượng, và khi đối tượng bị di chuyển hoặc thay đổi kích thước thì DIM cũng tự động thay đổi theo. Tính năng này được áp dụng hiệu quả khi sử dụng Layout để quản lý bản vẽ. Tuy nhiên chúng ta thường không sử dụng tính năng này và do đó nó thường xuất hiện như là 1 lỗi.
Để tránh không gặp các lỗi trên, chúng ta cần tắt tính năng DIM associative, bao gồm 2 bước:
Tắt tính năng tạo DIM associative trong mục Options > User Preferences. Các DIM được tạo sau khi tắt tính năng này sẽ không còn thuộc tính associative nữa
Tắt thuộc tính associative của các DIM đã có sẵn trong bản vẽ. Thông qua việc chọn tất cả các DIM (có thể chọn tất cả các đối tượng trên bản vẽ thông qua tổ hợp phím Ctrl+A) và gõ lệnh DDA

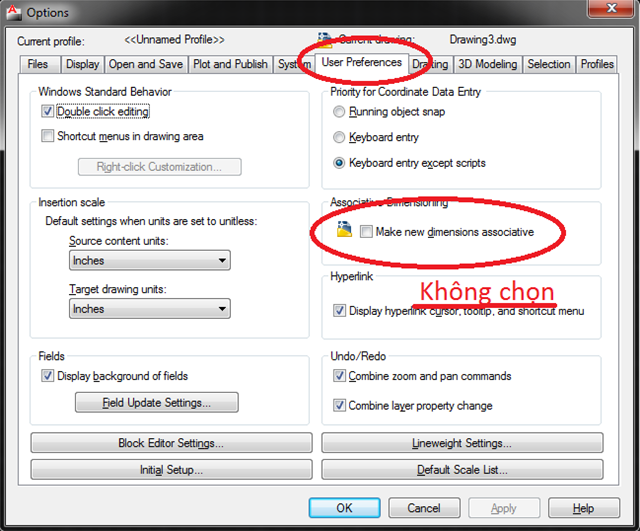

Tắt tính năng tạo DIM associative

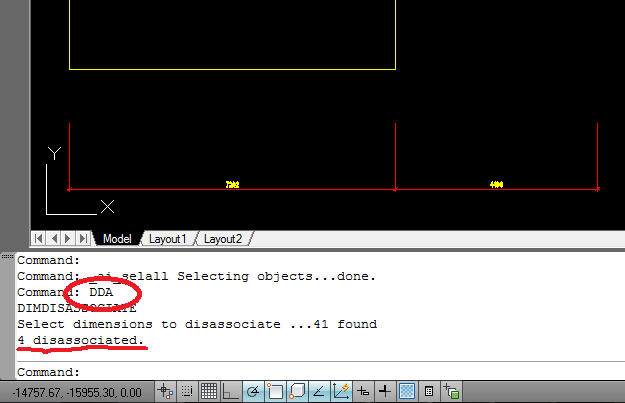

Sử dụng lệnh DDA
Download:
https://www.mediafire.com/?2qtpruwhgkazwi2
